Kaj je črpalka OH1?

Če redno delate z industrijskimi centrifugalnimi črpalkami, ste verjetno naleteli na model "OH1" - in bodimo iskreni, zelo enostavno ga je zamenjati z drugimi vrstami. Mnogi inženirji poznajo centrifugalne črpalke, ki prenašajo tekočine, toda če jih vprašate, zakaj je črpalka OH1 edinstvena? Večina jih bo težko odgovorila. In naj sploh ne začnem z ekipami za nabavo – napačno razumevanje modela le zagotavlja, da se konča z napačno opremo. Ampak tukaj je stvar: črpalke OH1 so delovni konji v panogah, kot so nafta, energija in kemikalije. So klasične previsne črpalke po standardu API 610 (globalni kodeks oblikovanja za centrifugalne črpalke) in ko se seznanite z osnovami, so pravzaprav precej enostavne. Naj vas popeljem skozi ključne podrobnosti.

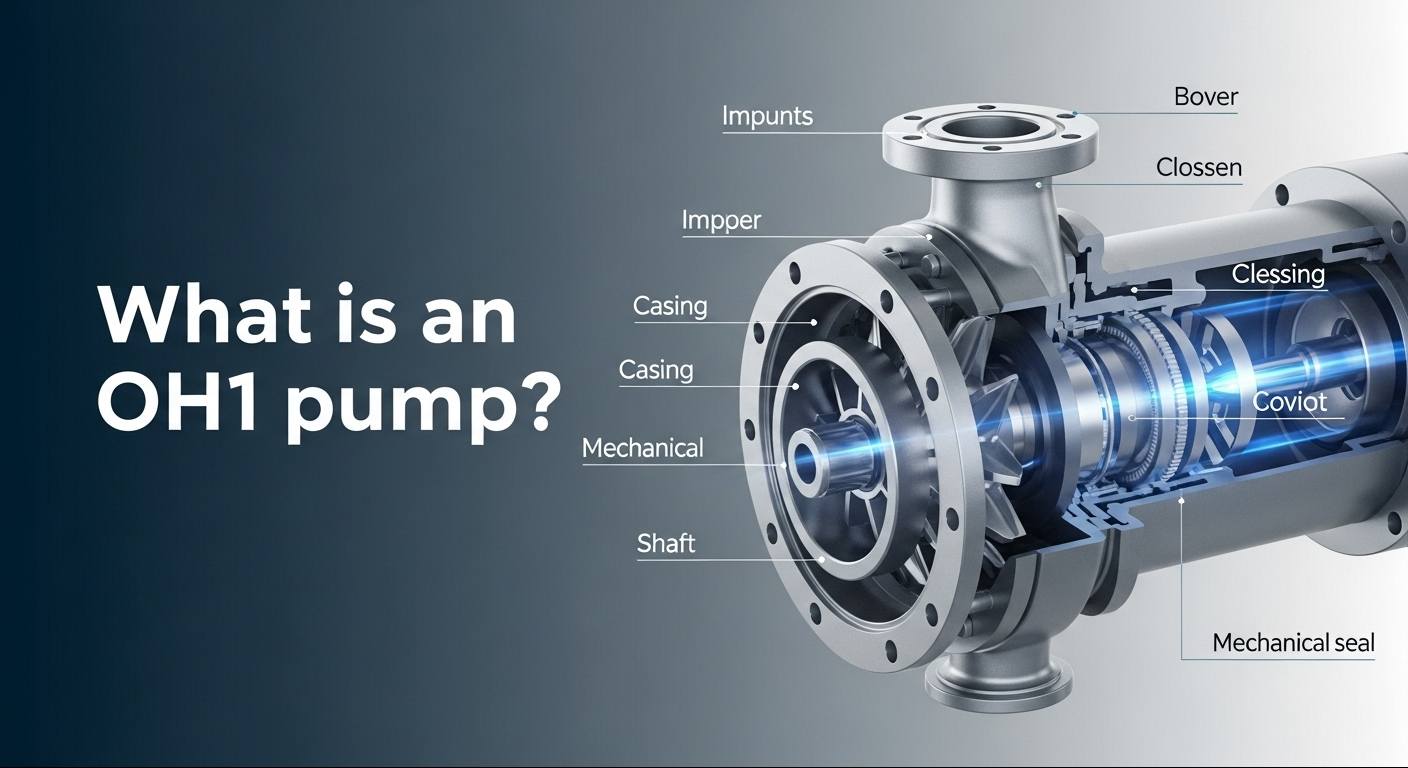

1. Najprej razjasnimo – kaj točno je »OH1«?

OH1 je posebna vrsta "viseče centrifugalne črpalke", ki jo definira standard API 610. Razčlenimo oznako: »OH« pomeni »Overhung« (to je smiselno, kajne?), »1« pa pomeni, da gre za enostopenjsko črpalko s končnim sesanjem. Povedano preprosto, to pomeni naslednje: rotor (del, ki premika tekočino) je pritrjen samo na eno stran gredi črpalke, ohišje ležaja je integrirano neposredno s telesom črpalke, ležaji pa podpirajo samo en konec črpalke – od tod tudi ime "viseče".

API 610 razvršča centrifugalne črpalke v glavne skupine: OH (viseče), BB (medležajne), VS (navpične viseče) in druge. Znotraj skupine OH obstajajo podmodeli, kot so OH1, OH2 in OH3 – vsak ima svoje značilnosti. OH2 je dvostopenjska viseča črpalka (idealna za visokotlačne aplikacije), OH3 pa dodaja dodatne komponente za uravnoteženje aksialnih sil. Ampak OH1? To je najpreprostejši v skupini. Brez modnih dodatnih funkcij – samo osredotočenost na aplikacije s srednje do nizko glavo. Zato je to najbolj vsestranska viseča črpalka v večini industrijskih okolij – ni vam treba preveč komplicirati, ko vam ni treba.

2. OblikovanjeČrpalke OH1: 4 praktične prednosti

Zakaj se toliko industrij zanaša na črpalke OH1? Ključ je v njihovi zasnovi, ki rešuje probleme iz resničnega sveta. Tu so njihove najbolj izstopajoče lastnosti:

• Kompaktna zgradba, ki prihrani prostor:Ohišje ležaja in ohišje črpalke sta ulita kot en kos, zato niso potrebni dodatni nosilci. To sem videl iz prve roke: črpalka OH1 z enakim pretokom je zlahka 30 % krajša od dvojne sesalne črpalke. To je rešilna bilka v tesnih prostorih, kot so petrokemične tovarne ali kotlovnice elektrarn, kjer je pomemben vsak centimeter. Ni vam treba preurediti cevi ali razširiti prostora – preprosto ga vstavite.
• Zanesljivo tesnjenje, odlično preprečevanje puščanja:Puščanje je velik glavobol, zlasti pri ravnanju z vnetljivimi mediji, kot je surova nafta ali jedke kemikalije. Črpalke OH1 so standardno opremljene z mehanskimi tesnili (nekatere modele je mogoče nadgraditi na tesnila z dvojnim koncem), površine tesnil pa so običajno izdelane iz silicijevega karbida in grafita, kar je dovolj trdno, da prenese visoke temperature in obrabo. Pri normalnem delovanju je puščanje manjše od 5 mililitrov na uro – veliko boljše od staromodnih tesnil embalaže. Nekoč sem delal s kemično tovarno, ki je prešla na črpalke OH1 in njihove zaustavitve zaradi puščanja so se zmanjšale za skoraj 80 %.
• Ležaji, ki ne zahtevajo stalne pozornosti:Uporabljajo dvovrstne cilindrične valjčne ležaje, ki tesno oprimejo gred in prenašajo tako radialne kot aksialne sile. Poleg tega ima ohišje ležaja vgrajen sistem za kroženje mazalnega olja, ki ohranja stvari hladne s pomočjo mazanja z brizganjem. Navadne centrifugalne črpalke potrebujejo olje vsake 3 mesece, črpalke OH1 pa? To lahko raztegnete na 6–12 mesecev. To pomeni manj zaustavitev – preprosto 2 do 3 manj na leto. Za tovarne, ki delujejo 24/7, je to velika spodbuda za produktivnost.
• Energijska učinkovitost:Tekač ima nazaj ukrivljeno zasnovo lopatic, ki so jo inženirji optimizirali na podlagi mehanike tekočin za zmanjšanje turbulence v črpalki. Pretočni kanali črpalke so tudi polirani za zmanjšanje upora. Nekoč sem videl testne podatke, ki kažejo, da je črpalka OH1 8–12 % učinkovitejša od običajne viseče črpalke pri enakem pretoku. Naredimo hiter izračun: če premikate 100 kubičnih metrov vode na uro, je to 20 kWh prihranjenih na dan. V enem letu ti prihranki nanesejo znaten znesek.

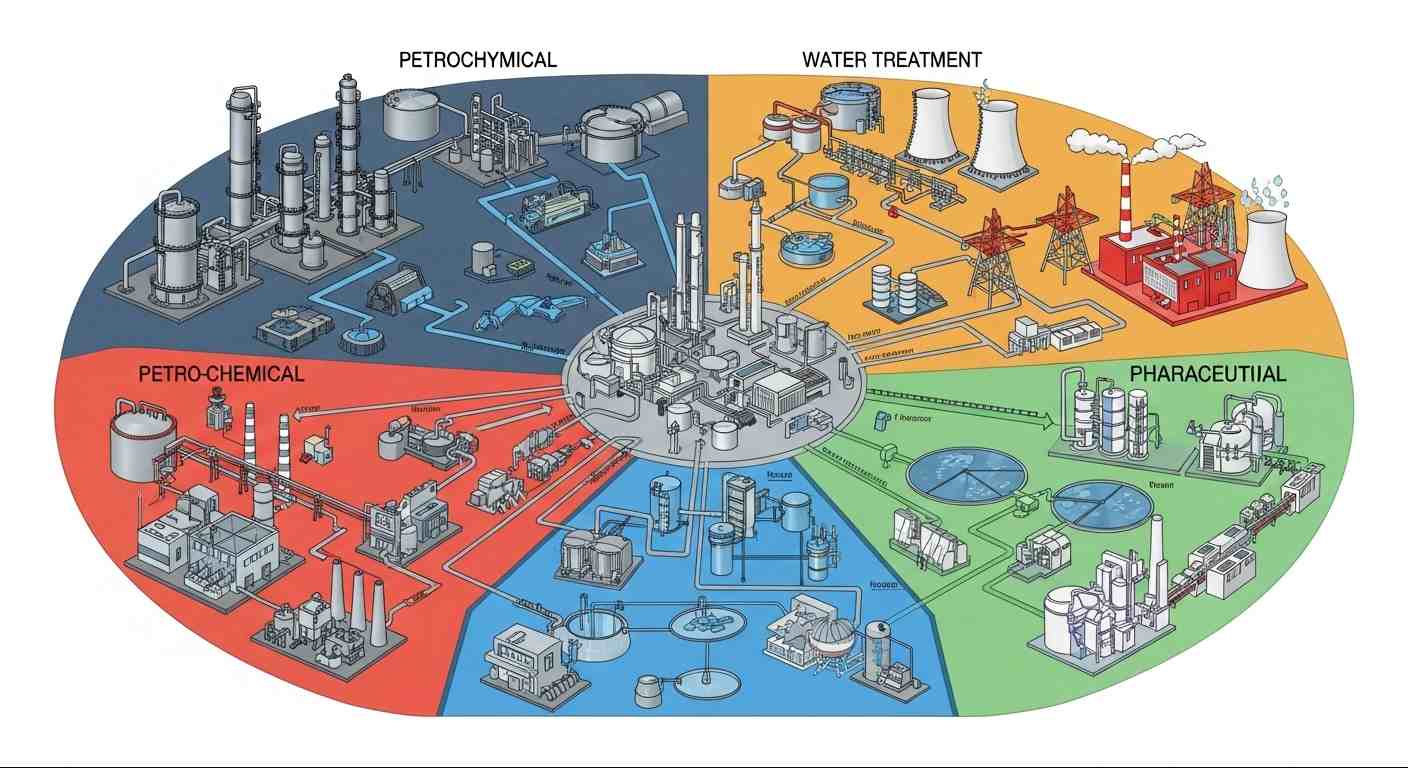

3. Kje najti črpalke OH1: 4 ključne industrije

Ta črpalka ni le dobro oblikovana – popolnoma se prilega tudi posebnim delovnim pogojem. Tu so najpogostejši scenariji uporabe:

• petrokemična industrija:Povsod so v rafinerijah, uporabljajo pa se predvsem za transport medijev z nizko viskoznostjo, kot sta surova nafta in bencin. Vzemimo za primer območje za shranjevanje surove nafte: nafto morate premakniti v destilacijski stolp brez puščanja in kompaktna velikost črpalke OH1 se popolnoma prilega med goste cevovode. Poleg tega je njegov pretok izjemno stabilen (z napako, manjšo od 2 %), tako da destilacijski stolp nikoli ne dobi preveč ali premalo dovoda – brez nepričakovanih zaustavitev.
• Energetika:Termoelektrarne in elektrarne na biomaso uporabljajo črpalke OH1 za dovajanje vode v kotle. Bojlerji potrebujejo enakomeren pretok srednjetlačne vode in črpalke OH1 to potrebo popolnoma izpolnjujejo. Nekoč sem delal z enoto s 300 MW, ki je imela dve črpalki OH1 – eno v delovanju, eno v pripravljenosti. Prenesejo temperature do 180 °C, njihova učinkovitost pa pomaga zmanjšati skupno porabo energije naprave.
• Industrija čiščenja vode:Komunalne čistilne naprave in industrijski objekti za odpadne vode jih radi uporabljajo za transport čiste vode ali odplak z nizko koncentracijo. Ohišje črpalke je običajno izdelano iz nerjavečega jekla 304 ali 316L ali litega železa, odpornega proti koroziji, tako da ne bo rjavelo zaradi kemikalij v odplakah. Poleg tega je verjetnost, da se bo zamašila pri njeni končni sesalni zasnovi, veliko manjša kot pri potopnih črpalkah – nobena vlakna se ne ovijejo okoli rotorja. Popoln je za male do srednje čistilne naprave s predelovalno zmogljivostjo 50–500 kubičnih metrov na uro.
• Farmacevtska industrija:Tukaj so bistvenega pomena črpalke OH1 za živila. Izpolnjujejo standarde GMP (dobra proizvodna praksa) z izjemno gladkimi notranjimi stenami (hrapavost Ra ≤ 0,8 μm), tako da se tekoče zdravilo ne oprime njih. Tudi tesnila so narejena iz gume za živila, tako da ne pride do kontaminacije materialov. Videl sem jih v laboratorijih za cepiva in farmacevtskih tovarnah, večinoma se uporabljajo za mešanje in transport tekočin v proizvodnih linijah.

4. Kako izbrati pravo črpalko OH1: 5 nezgrešljivih nasvetov

Izbira črpalke OH1 ni težka – samo sledite tem petim korakom:

• Začnite s tekočino za transport:Če delate z visokotemperaturnimi mediji (kot je vroče olje nad 120 °C), izberite model s hladilnim plaščem – v nasprotnem primeru bodo ležaji pregoreli. Za medije z visoko viskoznostjo (kot je mazalno olje nad 50 cSt) izberite model z večjim dovodom rotorja – premajhen dovod bo povzročil nezadosten pretok. Za kisle medije (kot je klorovodikova kislina) preskočite običajno nerjavno jeklo in uporabite Hastelloy (zlitina, odporna proti koroziji). Nekoč sem videl, da je tovarna uporabljala standardno črpalko OH1 za kislino, ki je zdržala le 6 tednov.
• Ne varčujte s hitrostjo pretoka in višino:Nikoli ne izberite črpalke na podlagi vaših "natančnih" potreb glede pretoka – dodajte 10 % marže. Na primer, če morate prepeljati 80 kubičnih metrov na uro, izberite model za 90 kubičnih metrov na uro. Kar zadeva višino (izhodni tlak črpalke), ne pozabite upoštevati upora cevovoda: če premikate vodo 15 metrov visoko skozi 100 metrov cevi, boste potrebovali črpalko s 25-metrsko višino (dodatnih 10 metrov je za premagovanje upora cevovoda). Nezadostna višina bo povzročila preobremenitev črpalke in hitro okvaro.
• Upoštevajte okolje namestitve:Če nameščate na prostem, izberite model z dežno prevleko - voda, ki pride v ohišje ležaja, poškoduje ležaje. Za tesne prostore (na primer prostor širok 1 meter) se odločite za vodoravni model s kratko gredjo – skupna dolžina pod 1,2 metra. Če je v bližini vir vibracij (na primer kompresor), dodajte udarno blazino – vibracije poškodujejo tesnila hitreje kot karkoli drugega.
• Zadeve energetske učinkovitosti:Črpalke s prvorazredno energetsko učinkovitostjo prihranijo 15–20 % več električne energije kot tiste s tretjerazredno učinkovitostjo. Če tečete 8 ur na dan, je to skoraj 10.000 juanov letnega prihranka električne energije. Zagotovo se splača porabiti malo več vnaprej za visoko učinkovit model.
• Izberite prave dodatke:Za strupene medije, kot je metanol, nadgradite na dvojna tesnila in sistem tesnilne tekočine – to preprečuje puščanje. Če želite spremljati stanje opreme na daljavo, namestite senzorje vibracij in temperaturne oddajnike. Ko se ležaji začnejo obrabljati, bo vrednost vibracij dosegla 4,5 mm/s, kar sproži zgodnje opozorilo, tako da se ne boste soočili z nenadnimi okvarami.

5. Kako vzdrževati črpalko OH1: 3 preprosti nasveti (strokovnjak ni potreben)

Mnogi ljudje se pritožujejo, da je vzdrževanje črpalke težava, toda črpalke OH1 zahtevajo malo vzdrževanja – naredite le te tri stvari:

• Dnevni pregledi (največ 5 minut): vsak teden otipajte ležaje - če imajo več kot 70 °C, zamenjajte mazalno olje. Vsak mesec preverite tesnilo – če puščanje preseže 10 mililitrov, zamenjajte komponente tesnila. Vsako četrtletje očistite dovodni filter – zamašeni filtri zmanjšajo pretok. Za te naloge vam črpalke sploh ni treba razstaviti, s čimer prihranite polovico časa v primerjavi z vzdrževanjem črpalke z dvojnim sesanjem.
• Odpravljanje težav: Začnite z osnovami: Zmanjšan pretok? Najprej preverite dovodno cev - običajno so krivci zamašitve. Nato preglejte rotor – enostopenjske rotorje je enostavno zamenjati. Povečane vibracije? Preverite zračnost ležaja (zamenjajte ležaje, če zračnost presega 0,1 mm) in gred črpalke – enostopenjske gredi je mogoče poravnati, če so upognjene, za razliko od večstopenjskih gredi, ki jih je treba popolnoma zamenjati. Puščanje tesnil? Preverite površino tesnila – praske lahko popravite z brušenjem, ni treba zamenjati celotnega sklopa tesnila.
• Letno temeljito vzdrževanje: Enkrat letno razstavite ohišje ležaja in zamenjajte mast na osnovi litija – ne napolnite je preveč, napolnite jo le na 1/2 do 2/3 prostornine ohišja ležaja (prekomerno polnjenje povzroči pregrevanje). Zategnite vijake, ki povezujejo ohišje črpalke s podnožjem - zrahljani vijaki povzročijo neusklajenost gredi črpalke. Nanesite plast epoksi smole na rotor in tesnilno votlino, da preprečite rjo. Vse te naloge je mogoče opraviti na tleh – žerjav ni potreben.

Zaključek

Konec koncev je črpalka OH1 samo solidno in praktično orodje. Nima modnih lastnosti večstopenjskih črpalk, vendar se odlikuje po tem, za kar je zasnovan – srednje do nizko tlačne aplikacije, stabilen pretok in enostavno vzdrževanje. Za podjetja to pomeni manj glavobolov in nižje skupne stroške lastništva v življenjski dobi opreme.
