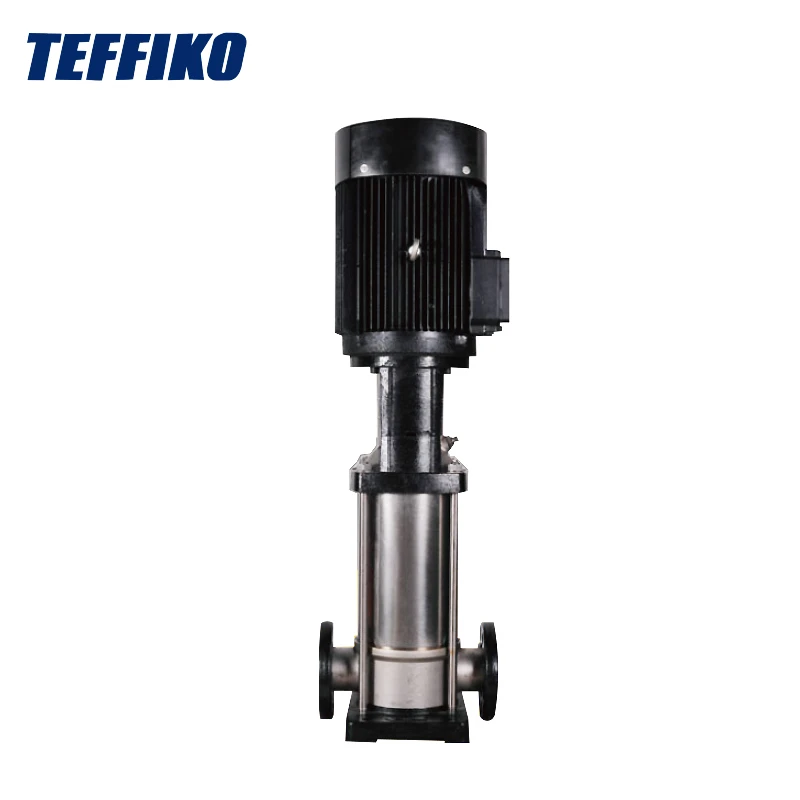

Navpična večstopenjska centrifugalna črpalka iz nerjavečega jekla

TDFP Vertical Multistage Centrifugalna črpalka iz nerjavečega jekla je večfunkcionalni izdelek. Lahko prevaža različne medije, kot so voda iz pipe in rahlo jedko industrijske tekočine, in je primeren za različne temperature, pretok in scenarije tlaka. Široko se uporablja na več poljih, vključno z oskrbo z vodo, industrijskim tlakom, industrijskim prevozom tekočine, čiščenjem vode in namakanjem. Specifične aplikacije vključujejo filtracijo in prevoz z vodno rastlino, zonirano oskrbo z vodo v vodnih rastlinah, visoki tlak stavbe, vodni sistemi v industrijskih procesih, čistilne sisteme, visokotlačne sisteme za splakovanje, gasilske sisteme, sisteme za hlajenje in klimatsko napravo, sisteme za dovajanje kotla in kondenzacije, sistemi za pomnoževanje, ločevanje, ki se ločijo, in prenašajo s plavanjem in alkalije, filtracijske sisteme, FILTRATIONSKI SISTEMI, FILTRATIRANJE Namakanje, brizgalno namakanje in namakanje kapljanja.

Delovne pogoje

Večstopenjska navpična centrifugalna črpalka iz nerjavečega jekla je primerna za:

Tekočina mora biti tanka, čista, ne-vnetljiva, neeksplozivna in brez trdnih delcev ali vlaken.

• Temperatura tekočine:

• Normalna temperaturna vrsta: -15 ° C ~ +70 ° C

• Vrsta tople vode: -15 ° C ~ +120 ° C

• Temperatura okolice: do +40 ° C

• Višina: do 1000m

Minimalni notni tlak NPSH

V navpični večstopenjski centrifugalni črpalki, odporne proti koroziji, če je tlak v črpalki nižji od parnega tlaka transportirane tekočine, se lahko pojavi kavitacija. Da bi se izognili kavitaciji, je treba zagotoviti, da je na dovodni strani črpalke minimalni pritisk.

Nasveti za skupno rabo:

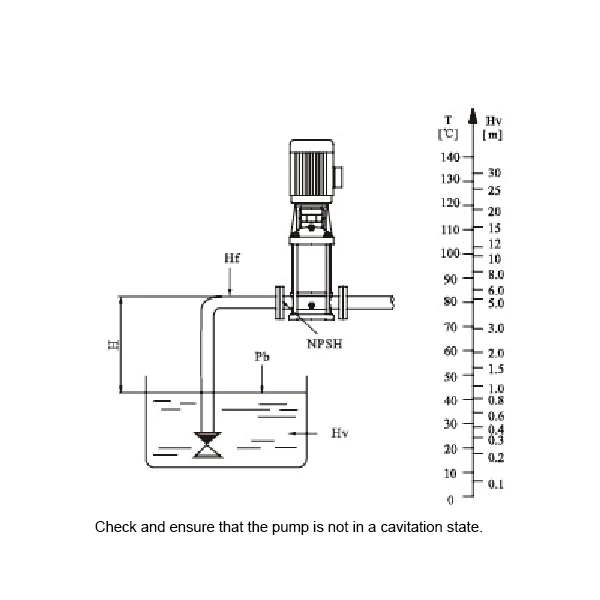

Največje sesalno dviganje h [m] lahko izračunamo z naslednjo formulo:

H = PB × 10.2 - NPSH - HF - HV - HS

• pb = atmosferski tlak [bar] (atmosferski tlak je mogoče nastaviti kot 1 bar; v zaprtem sistemu je Pb sistemski tlak [bar]).

• npsh = neto pozitivna sesalna glava [M] (lahko jo preberete iz največjega možnega pretoka črpalke na krivulji NPSH).

• HF = izguba dovodnega cevovoda [M].

• HV = parni tlak [M].

• HS = varnostna meja = najmanj 0,5 m glave.

Pravila sodbe:

• Če je izračunano h pozitivno, lahko črpalka deluje pod največjo sesalno dvigalo H.

• Če je izračunano H negativno, mora obstajati minimalni dovodni tlak H glave.
