Centrifugalna črpalka OH3: Najboljša izbira za ozke prostore

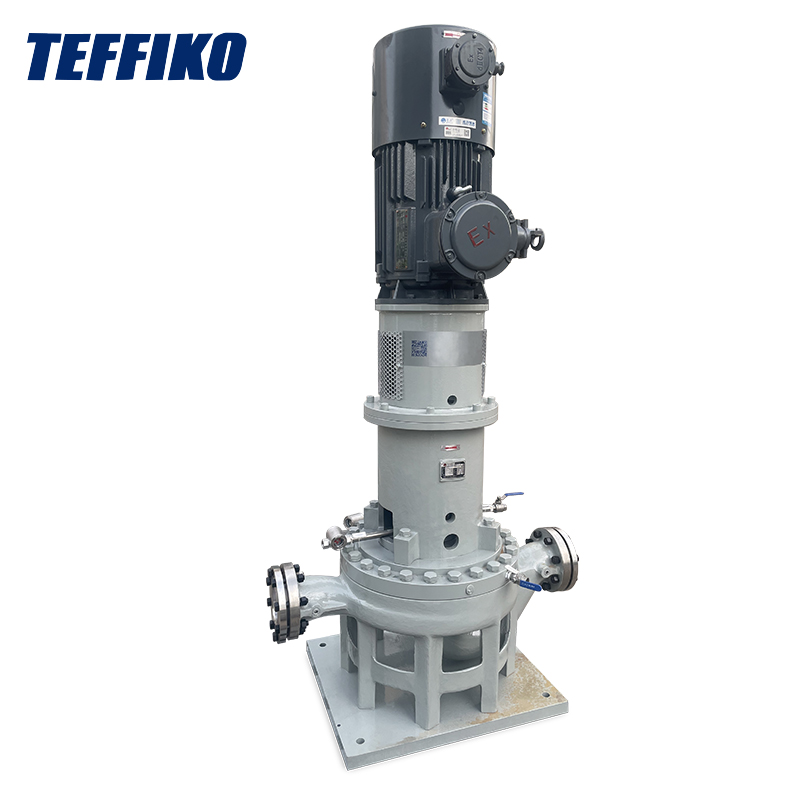

TheCentrifugalna črpalka OH3je name pustil močan vtis - opazite ga lahko povsod, od cevnih regalov naftnih rafinerij in natrpanih krovov platform na morju do visokotlačnih cevovodnih sistemov elektrarn. Kar jo ločuje od drugih modelov črpalk, so njene zanesljive in vzdržljive lastnosti: navpična zasnova, ki prihrani prostor, modularna struktura za enostavno sestavljanje in razstavljanje ter sposobnost, da prenese visoke temperature, visoke pritiske in korozivne medije. Kot da je bil posebej zasnovan za reševanje najpogostejših zapletenih težav v industrijskih okoljih. Spodaj bom razčlenil njegove glavne komponente, dejanski princip delovanja in kako se te zasnove prilagajajo dejanskim tovarniškim pogojem delovanja.

I. Osnovne strukturne komponente

Zmogljivost OH3 ni prazen govor – vsaka komponenta je natančno zasnovana za ciljanje industrijskih bolečih točk. Razčlenimo jih enega za drugim:

1.1 Navpični modularni ležajni nosilec

Za razliko od vodoravnih črpalk, kot je OH1, ki integrirajo ohišje ležaja s telesom črpalke, ima OH3 neodvisen modularni nosilec ležaja, nameščen navpično nad ohišjem črpalke. Ta zasnova je revolucionaren preboj za industrijske scenarije:

• Nosilnost najvišjega nivoja: Nosilni nosilec je izdelan iz težkega litega železa ali nodularnega železa, z minimalno debelino stene 15 mm, ki popolnoma prenese obremenitve šob, ki jih določa standard API 610. Nikoli nisem videl, da bi trpel zaradi neusklajenosti gredi zaradi toplotnega raztezanja, krčenja ali vibracij cevovoda - njegova stabilnost je izjemna.
• Enostavno vzdrževanje: V notranjosti je "back-to-back" sklop dvovrstnih cilindričnih valjčnih ležajev, ki lahko prenese tako radialne kot aksialne sile. Najpomembneje je, da ni treba razstaviti dovodnih in odvodnih cevovodov; za pregled in popravilo morate le odstraniti ležajni nosilec z vrha, kar znatno skrajša čas izpadov.

1.2 Enostopenjski rotor in dvojno spiralno ohišje

Kombinacija impelerja in spirale se odlično ujema, optimizirana z računalniško dinamiko tekočin (CFD). Vsi modeli s premerom ≥ DN80 so standardno opremljeni z dvojno spiralo — ta majhna sprememba podvoji učinkovitost in stabilnost:

• Robusten in izvrstno oblikovan tekač: Na voljo je iz nerjavečega jekla 316L ali Hastelloy in nudi odlično odpornost proti koroziji. Nazaj ukrivljene lopatice zmanjšajo turbulenco tekočine, kar ima za posledico presenetljivo visoko učinkovitost prenosa energije. Pritrjena je samo na en konec gredi črpalke z zaklepno matico in med delovanjem ne bo doživela aksialnega gibanja – posebej sem preveril med vzdrževanjem in ostane trdno na mestu tudi pri intenzivni uporabi.
• Dvojna spirala rešuje ključno bolečo točko: navadne enojne spirale ustvarjajo neuravnotežene radialne sile v pogojih visokega pretoka, ki sčasoma obrabijo gred in ležaje. Vendar pa dvojna spirala OH3 razdeli tekočino na dve poti skozi simetrične pretočne kanale, s čimer izravna 90 % radialnih sil, znatno zmanjša upogibanje gredi in obrabo ležajev – po mojih izkušnjah lahko to podaljša življenjsko dobo črpalke za več let.

1.3 Tesnilni sistem, skladen z API 682

Puščanje je smrtna nevarnost pri transportu visokotlačnih, strupenih ali visokotemperaturnih medijev - vendar tesnilni sistem OH3 popolnoma odpravi to skrb:

• Stabilna in zanesljiva osnovna konfiguracija: Standardno je opremljen z mehanskim tesnilom na enem koncu, s tesnilnimi površinami iz silicijevega karbida in grafita. Čeprav ni modno, popolnoma zadostuje za nenevarne medije. Neprekinjeno ga uporabljam več mesecev brez težav s puščanjem.
• Možnost visoko usmerjene nadgradnje: Za transport strupenih ali zelo korozivnih medijev ga je mogoče nadgraditi na dvojno mehansko tesnilo s sistemom izolacijske tekočine, ki nadzoruje uhajanje na ≤5 ml/h – kar je veliko nižje od praga 20 ml/h pri tradicionalnih tesnilih embalaže. Takšna varnostna rezerva je pomirjujoča pri ravnanju z nevarnimi snovmi.

1.4 Zasnova neposredne povezave navpičnega cevovoda

Zasnova "neposredna povezava s cevovodom" je rešitev za tesne prostore in potrebe po varčevanju z energijo. Vhodna in izstopna prirobnica sta natančno poravnani s središčnico cevovoda, kar odpravlja potrebo po dodatnih montažnih podstavkih, prednosti pa so očitne že od prvega dne uporabe:

• Izjemen izkoristek prostora: Model DN200 ima višino črpalke le 1,0-1,5 metra, kar zmanjša talno površino za 60 % v primerjavi s horizontalnimi črpalkami z enakim pretokom. Ta prednost je ključnega pomena na morskih ploščadih ali prenatrpanih rafinerijskih cevnih stojalih – lahko se namesti na lokacijah, ki niso dostopne drugim modelom črpalk.
• Pomemben učinek varčevanja z energijo: Manj kolen cevovoda zmanjša izgubo tlaka, dolgoročna uporaba pa lahko zmanjša porabo energije celotnega sistema za 5%-8%. Čeprav začetni prihranki pri stroških niso bistveni, se sčasoma povečajo, zaradi česar je prijetno presenečenje za vodje tovarn, osredotočene na stroške.

II. Podroben princip delovanja

OH3 v svojem bistvu deluje na osnovi centrifugalne sile, vendar je vsaka povezava transporta tekočine optimizirana za izpolnjevanje zahtev visokega tlaka in visoke stabilnosti. Razčlenil bom korak za korakom v preprostem jeziku:

1. korak: Sesanje tekočine

Tekočina vstopa v črpalko skozi neposredno priključeno dovodno prirobnico. Natančna poravnava med prirobnico in cevovodom zagotavlja nemoten pretok tekočine (brez neurejenih turbulenc), polirana notranja stena dovodnega pretočnega kanala pa zmanjša odpornost proti trenju. To zagotavlja, da tekočina enakomerno teče do rotorja - opazil sem, da redko pride do kavitacije, ki je pogosta težava pri cenejših črpalkah.

2. korak: Prenos energije s tekačem

Motor poganja gred črpalke, da se vrti skozi gibljivo sklopko, zaradi česar se rotor vrti pri visoki hitrosti 1450–2900 vrt/min. Centrifugalna sila potiska tekočino od središča rotorja do njegovih robov in ko tekočina prehaja skozi nazaj ukrivljene lopatice, se hitrost in tlak dvigneta hkrati. Ta korak je osrednja povezava pri pretvarjanju mehanske energije motorja v fluidno energijo in je ključ do delovanja črpalke.

3. korak: Pretvorba tlaka v dvojni voluti

Tekočina z visoko hitrostjo nato vstopi v dvojno spiralo. Prečni prerez spiralnega pretočnega kanala spirale se postopoma širi, upočasnjuje tekočino in pretvarja večino njene kinetične energije v statični tlak (proces, imenovan "difuzija"). Simetrična zasnova zagotavlja enakomerno porazdelitev tlaka, izravnava radialne sile in ohranja gladko vrtenje gredi črpalke – tudi pri polni obremenitvi ni nihanja.

4. korak: Tesnjenje in izpust tekočine

Pred izpustom skozi izstopno prirobnico gre tekočina skozi sistem mehanskega tesnila. Pod delovanjem vzmeti se mirujoči in vrtljivi tesnilni obroči tesno prilegajo drug drugemu in tvorijo tesno pregrado. Tudi pri transportu visokotlačnih medijev nisem nikoli naletel na težave s puščanjem. Končno tekočina pod pritiskom vstopi v nadaljnji cevovod, da zadosti potrebam nadaljnjih procesov.

5. korak: Stabilna podpora ležajev in sistema gredi

Med delovanjem črpalke dvoredni valjčni ležaji v nosilcu modularnega ležaja neprekinjeno podpirajo vrtečo se gred črpalke in absorbirajo radialne sile, ki nastanejo zaradi pretoka tekočine, in aksialne sile, ki nastanejo zaradi potiska rotorja. Vgrajen sistem mazanja s brizganjem ohranja ležaje hladne – videl sem, da deluje pri 425 °C brez pregrevanja. Poleg tega zahteva minimalno vzdrževanje; nivo maziva morate preveriti samo med rutinskimi pregledi.

III. Primerjava z drugimi črpalkami serije OH

Da bi intuitivno prikazali prednosti OH3, jo primerjamo z dvema drugima običajnima črpalkama serije OH (OH1 in OH2) po standardu API 610:

Zaključek

Iz osebnih izkušenj lahko z gotovostjo trdim, da OH3 ni samo zrel izdelek, ki je v skladu s standardom API 610, ampak tudi odraz Teffikovega poglobljenega razumevanja industrijske zanesljivosti in inženirskih podrobnosti. Nima modnih ali neuporabnih funkcij — vsaka komponenta služi praktičnemu namenu, saj učinkovito rešuje težave, kot so prihranek prostora, enostavno vzdrževanje, odpornost na ekstremne razmere in preprečevanje puščanja.

Res je, da to ni najcenejša možnost na trgu in ugotovil sem, da je modularni ležajni nosilec res nekoliko težak. Vendar pa je njegova zanesljivost več kot dovolj, da pokrije začetne investicijske stroške. Teffiko ne prodaja le opreme – nudi strokovno svetovanje pri izbiri in podporo v celotnem življenjskem ciklu. Z njihovo ekipo sem se večkrat posvetoval z vprašanji in vedno prejel hitre odgovore. Ta kooperativni model omogoča tovarnam neprekinjeno in nemoteno delovanje.

Za več rešitev in dejanskih primerov obiščite uradno spletno mesto:www.teffiko.com.
