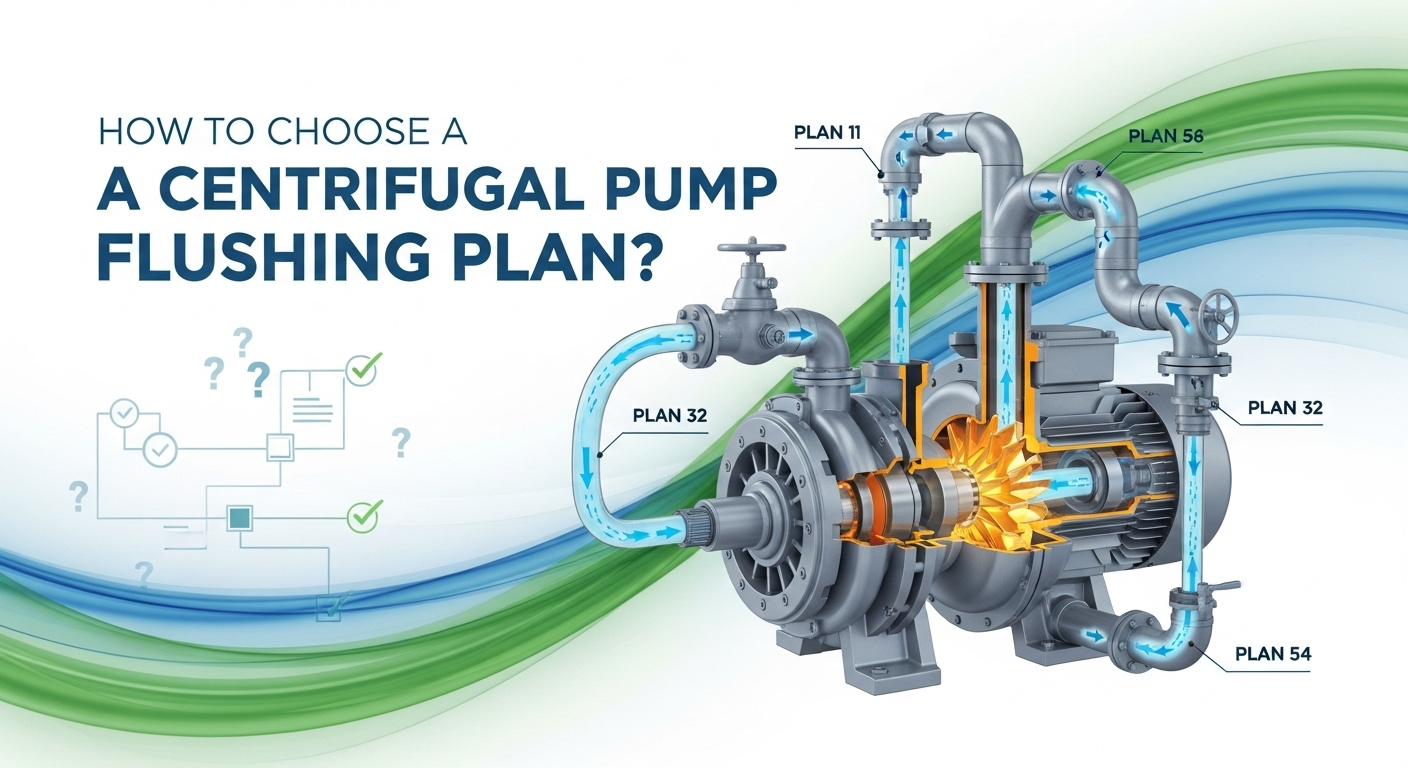

Kako izbrati načrt izpiranja s centrifugalno črpalko?

V kemičnih tovarnah, rafinerijah in farmacevtskih obratih ni pretiravanje reči, da 8 od 10 okvar črpalke – od manjših puščanj do popolne zaustavitve ali celo varnostnih incidentov – izvira iz ene stvari: slabo izbranega načrta izpiranja mehanskega tesnila.

To še posebej velja za črpalke, ki zahtevajo veliko vzdrževanja, kot so tiste, ki delujejo z lahkimi ogljikovodiki ali abrazivno brozgo.

Risanje nastandardi API 682in leta praktičnih izkušenj na terenu, ta vodnik razčlenjuje najpogostejše ureditve splakovanja – od enojnih tesnil do sistemov s suhim plinom – tako da lahko prvič izberete pravega in se izognete dragim izpadom.

1. Zakaj mehanska tesnila sploh potrebujejo izpiranje?

NAČRT 75/76: Različice za visoko viskozne ali nehlapne tekočine, kjer procesnega plina ni mogoče neposredno uporabiti.

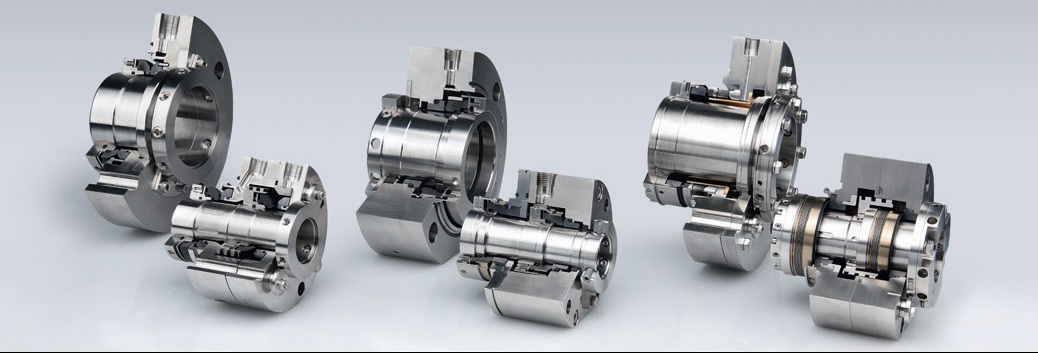

Tesnilne ploskve (vrtljivi in ​​mirujoči obroči) so odvisne od tesnega stika, da preprečijo puščanje, vendar ta stik ustvarja toploto.

Izpiranje to reši z ustvarjanjem nadzorovanega okolja okoli tesnila.

• Odvajanje toplote: odvaja toploto zaradi trenja, da prepreči pregrevanje komponent tesnila ali utripanje tekočine v hlape (kar povzroči tek na suho in hitro odpoved).
• Nadzor temperature: Hladi vroče tekočine, preden dosežejo tesnilo, ohranja mazanje in tesnjenje.
• Upravljanje tlaka: Prilagodi tlak v tesnilni komori za zatiranje izhlapevanja – kritično za hlapne storitve, kot sta propan ali amoniak.
• Čiščenje: Odplakne delce in onesnaževalce, ki bi lahko opraskali ali se vgradili v površine tesnila.
• Izolacija: preprečuje, da bi se procesna tekočina izsušila ali kristalizirala, ko pride v stik z zrakom, kar preprečuje, da bi se ploskvi tesnila med zagonom zlepile.

V praksi lahko dobro izbran načrt izpiranja podaljša življenjsko dobo tesnila za 3- do 5-krat.

2. Načrti splakovanja API—Ujemanje z vašo vrsto tesnila

API 682 združuje načrte izpiranja glede na konfiguracijo tesnila.

53A: Z dušikom napolnjen akumulator vzdržuje tlak.

Najboljše za čiste, nenevarne storitve, kjer je sprejemljivo občasno uhajanje v ozračje.

• NAČRT 01 / NAČRT 11: Samoizpiranje iz izpusta črpalke nazaj na sesanje.
• NAČRT 13: Obratno samoizpiranje – tekočina teče iz tesnilne komore do vstopa v črpalko.
• NAČRT 21: Samoizplakovanje + hladilnik.
• NAČRT 23: Notranja recirkulacija z grlno pušo.
• NAČRT 31: doda ciklonski separator za odstranjevanje trdnih delcev iz toka splakovanja – dobro za blago umazane storitve.
• 1. Основна дефиниција
• PLAN 41: PLAN 31 + hladilnik.
• NAČRT 02: Tesnilna komora z plaščem s hlajenjem ali ogrevanjem.

💡 Profesionalni namig: NAČRT 14 (preklopljiva smer splakovanja) se sliši prilagodljiv, vendar se v praksi le redko uporablja – dodatni ventili pomenijo več vzdrževanja in morebitne točke puščanja.

(II) Načrti z dvojnim tesnjenjem – za aplikacije z visokim tveganjem ali brez puščanja

Ti uporabljajo dve tesnilni površini s pregrado ali pufersko tekočino vmes – kot nalašč za strupene, vnetljive ali okoljsko občutljive storitve.

• NAČRT 52: Dvojno tesnilo brez tlaka z odzračenim rezervoarjem.
• NAČRT 53A/B/C: Sistemi z dvojnim tesnjenjem pod tlakom:
• 53A: Z dušikom napolnjen akumulator vzdržuje tlak.
• 53B: doda obtočno črpalko in hladilnik—idealen za storitve pri visokih temperaturah.
• 53C: uporablja batni akumulator za stabilen tlak v sistemih z velikimi nihanji tlaka.
• NAČRT 54: Popolnoma neodvisen zunanji zaporni tekočinski sistem (npr. namenska oljna konzola).

(III) Načrti za dušenje in odkrivanje puščanja

Te podpirajo primarno tesnilo, namesto da ga nadomestijo.

• NAČRT 62: Zunanje dušenje (običajno s paro ali vodo), razpršeno za tesnilom, da se prepreči kopičenje trdnih delcev – običajno pri črpalkah za gnojevko ali črno lužnico.
• PLAN 65: doda nivojsko stikalo rezervoarju PLAN 52 za ​​zgodnje odkrivanje puščanja notranjega tesnila.

(IV) Načrti tesnjenja s suhim plinom – za hlapne ali občutljive storitve

(II) Načrti z dvojnim tesnjenjem – za aplikacije z visokim tveganjem ali brez puščanja

• NAČRT 72: Tandemsko suho plinsko tesnilo z dušikovo pregrado.
• NAČRT 74: Dvojno tesnilo s suhim plinom pod pritiskom.
• NAČRT 75/76: Različice za visoko viskozne ali nehlapne tekočine, kjer procesnega plina ni mogoče neposredno uporabiti.

⚠️ Opomba: suha plinska tesnila zahtevajo izjemno čist, suh, reguliran plin.

3. Tri preprosta pravila za izbiro pravega načrta

• Začnite s tekočino
• Čisto in hladno?
• Umazano ali jedko?
• Hlapljivo ali strupeno?
• Preverite temperaturo in tlak
• 53A: Z dušikom napolnjen akumulator vzdržuje tlak.

• Visok pritisk?
• Vprašajte: Kaj se zgodi, če pušča?
• Manjše kapljanje OK?
• Požar, strupenost ali tveganje za okolje?

Zadnja misel

Najboljši načrt splakovanja ni najbolj domiseln – je tisti, ki ustreza vašim dejanskim pogojem delovanja.

Ta vodnik združujeAPI 682osnove z izkušnjami, pridobljenimi iz več sto instalacij v resničnem svetu.

Potrebujete pomoč pri dimenzioniranju načrta za vašo specifično storitev? www.teffiko.com.
