Podrobna razlaga skupnih načrtov izpiranja 1/11/53A/53B

Pri namestitvi, zagonu, vzdrževanju in vzdrževanju industrijskih tekočinskih sistemov (kot so črpalke, ventili, cevovodi, toplotni izmenjevalniki in druga oprema) je načrt izpiranja osrednji postopek za odstranjevanje nečistoč (varilne žlindre, rje, prahu, oljnih madežev) v sistemu in zagotavljanje varnega delovanja opreme.

I. Načrt 1: enozančno naravno splakovanje (osnovni univerzalni tip)

1. Opredelitev jedra

Plan 1 ne zahteva zunanjih cevovodov. Služi kot notranji splakovalni cevovod za mehanska tesnila. Za razliko od načrta 11 splakovalni cevovod ni izpostavljen atmosferi, kar preprečuje zmrzovanje/polimerizacijo visokoviskoznih tekočin pri nizkih temperaturah.

2. Veljavni scenariji

• Običajno se uporablja za horizontalne črpalke.
• Tekočine z visoko viskoznostjo, ki so nagnjene k zgoščevanju, strjevanju ali polimerizaciji.
• Bolj primeren za črpalke ANSI.

3. Priključek za izpiranje (F)

• Hitrost pretoka tekočine za izpiranje mora zadostovati za odvajanje toplote iz komore mehanskega tesnila.
• Za razliko od načrta 11 je tekočina za izpiranje le redko usmerjena na površino tesnila.
• Ni priporočljivo za umazane izdelke, saj lahko zlahka zamašijo cev za izpiranje.
• Ne velja za navpične črpalke.

Podrobnosti tesnilne komore

1. Priključek za izpiranje (F), zamašen (za morebitno prihodnje kroženje tekočine ali odzračevanje navpičnih črpalk)
2. Odzračevalna odprtina (V), če je potrebno
3. Vhod za ogrevanje/hlajenje (HI ali CI), izhod za ogrevanje/hlajenje (HO ali CO), če je potrebno
4. Pretok hladilne vode (Q)
5. Odtočna odprtina (D)
6. Tesnilna komora

II.

1. Opredelitev jedra

• Privzeti načrt izpiranja za vsa posamezna tesnila.
• Služi kot načrt za izpiranje in samoprezračevanje za vodoravne črpalke.
• Pomaga ustvariti dodatno mejo parnega tlaka v tesnilni komori.
• Uporablja odprtine za nadzor pretoka za omejevanje pretoka tekočine za izpiranje do mehanskega tesnila.
• Uporablja porazdeljeno splakovanje za učinkovitejše hlajenje in mazanje.

2. Veljavni scenariji

• Na splošno primeren za vse splošne namene, razen kadar je razlika v tlaku med izpustno odprtino črpalke in tlakom v tesnilni komori majhna.

3. Priključek za izpiranje (F)

• Pri aplikacijah z visokim pritiskom je treba velikost odprtine in/ali število odprtin izračunati zelo natančno.
• Odmik vratne puše in velikost odprtine skupaj zagotavljata, da lahko tekočina za izpiranje pravilno teče do tesnila.
• Vedno preverite razliko med tlakom v izpustni odprtini in tesnilni komori.
• Izogibati se je treba medijem, ki vsebujejo trdne snovi, abrazive ali snovi, ki zlahka polimerizirajo.
• Zamašitev odprtinske plošče je mogoče potrditi s preverjanjem površinske temperature cevovoda pred in za odprtinsko ploščo.

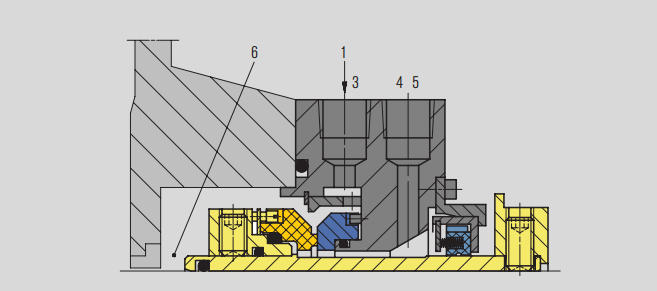

Podrobnosti tesnilne komore

Detalii camera sigiliului
3. Priključek za izpiranje (F)
4. Hladilnik (Q)
5. Odtočna odprtina (D)
6. Tesnilna komora

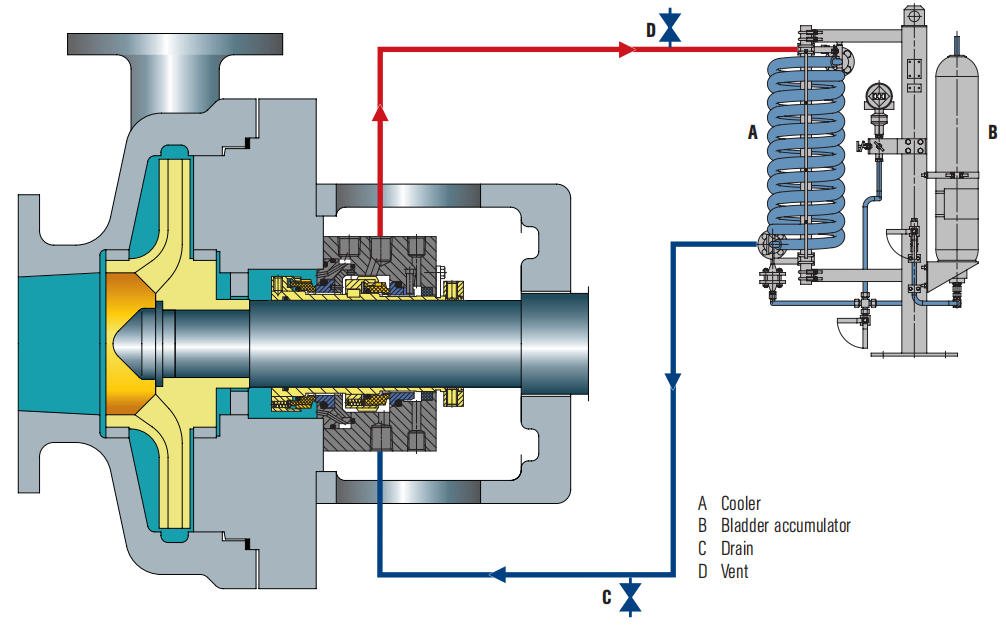

III.

1. Opredelitev jedra

• Črpani medij ne bo iztekel v ozračje, razen če se tlak v rezervoarju izgubi.
• Tlak zahteva vir dušika.
• Zagotavlja hladilne tuljave znotraj ali zunaj rezervoarja za odvajanje toplote.
• Uporablja napravo za notranjo cirkulacijo, ki zagotavlja kroženje pregradne tekočine.
• Pregradna tekočina vstopi v procesni medij skozi notranjo stran tesnila.

2. Veljavni scenariji

• Primerno za delovne pogoje, kjer je dovoljeno razredčiti medij izdelka.
• Primerno za delovne pogoje, kjer medij ne more zagotoviti mazanja za notranjo stran tesnila.
• Primerno za scenarije, kjer je izolacijski tlak do 16 barov (232 psi).

3. Priključek za izpiranje (F)

• Primerno za scenarije, kjer je izolacijski tlak do 16 barov (232 psi).
• Pred zagonom opreme odzračite sistem.
• Spremljajte temperaturo vstopnih in izstopnih cevovodov tesnila.
• Padec nivoja tekočine v rezervoarju za shranjevanje kaže na puščanje notranjih in/ali zunanjih tesnil.
• Zagotovite, da je izolacijski tlak vedno vsaj 1,4 bara (20 psi) višji od tlaka v tesnilni komori.
• Če je izolacijski tlak višji od 16 barov (232 psi), je treba sprejeti načrt 53B, 53C ali 54.
• S procesnim inženirjem potrdite, ali je medij izdelka dovoljeno kontaminiran.
• Zagotovite združljivost med izolacijsko tekočino in medijem, ki ga črpa črpalka.

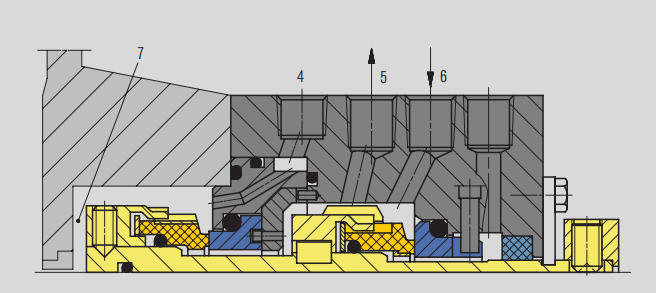

Podrobnosti tesnilne komore

4. Izpiranje (F)

5. Odprtina za tekočinsko pregrado (LBO)

6. Vstopna odprtina za tekočinsko pregrado (LBI)

7. Tesnilna komora

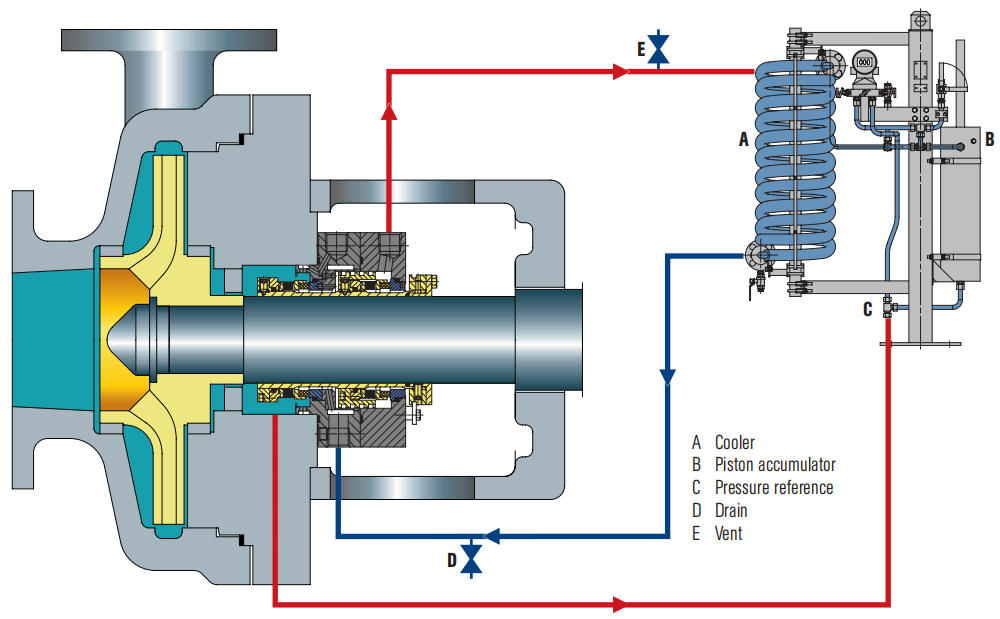

IV.

1. Opredelitev jedra

• Pregradna tekočina in dušik sta ločena z diafragmo, ki lahko učinkovito prepreči mešanje dušika in pregradne tekočine, podobno kot načrt 53A.
• Črpani medij običajno ne bo iztekel v ozračje, razen če se tlak v mehurju izgubi.
• Kot neodvisen sistem ima visoko zanesljivost in ne potrebuje stalnega vira dušika in zunanjega pritiska.
• Rekuperacija toplote se izvaja preko vodnega ali zračnega hladilnika.
• Pregradna tekočina vstopi v procesni medij skozi notranjo stran tesnila.

2. Veljavni scenariji

• Primerno za delovne pogoje, kjer je dovoljeno razredčiti medij izdelka.
• Primerno za delovne pogoje, kjer medij ne more izprati notranje površine tesnila.
• Primerno za delovne pogoje, kjer načrta 53A ni mogoče sprejeti zaradi nezmožnosti pridobitve neprekinjenega in stabilnega vira dušika pri zahtevanem tlaku.
• Primerno za scenarije uporabe, kjer je izolacijski tlak višji od 16 barov (232 psi) in načrta 53A ni mogoče sprejeti.

3. Priključek za izpiranje (F)

• S procesnim inženirjem potrdite, ali je medij izdelka dovoljeno kontaminiran.
• Preverite združljivost med izolacijsko tekočino in črpanim medijem.
• Prepričajte se, da je diafragma mehurja predhodno napolnjena s pravilnim tlakom, da dosežete zahtevani izolacijski tlak pri delovni temperaturi.
• Pred zagonom opreme odzračite sistem.
• Spremljajte temperaturo vstopnih in izstopnih cevovodov tesnila.
• Zagotovite, da je izolacijski tlak vedno vsaj 1,4 bara (20 psi) višji od tlaka v tesnilni komori.
• Zaradi majhne kapacitete izolacijske tekočine v akumulatorju je učinek odvajanja toplote odvisen od učinkovitosti hladilnika.

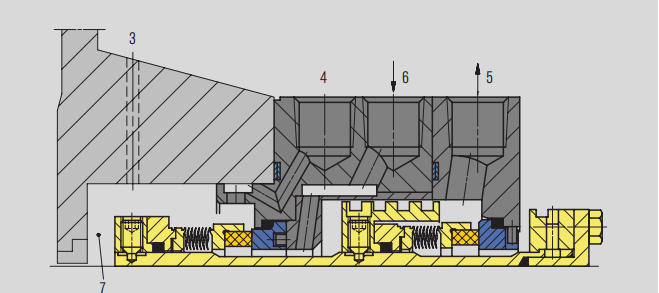

Podrobnosti tesnilne komore

3. Referenčna točka tlaka

4. Izpiranje (F)

5. Izhod tekoče pregrade (LBO)

6. Vnos tekoče pregrade (LBI)

7. Tesnilna komora

Zaključek
