Kaj je neto pozitivna sesalna višina (NPSH)?

Če upravljate ali načrtujete acentrifugalna črpalkasistema, je NPSH (Net Positive Suction Head) izraz, ki se mu preprosto ne morete izogniti. To ni le fizikalni parameter, ampak kritična ločnica, ki določa, ali bo vaša črpalka desetletja delovala gladko ali pa jo bodo zaradi kavitacije zavrgli v samo nekaj mesecih.

I. Osnovna definicija NPSH

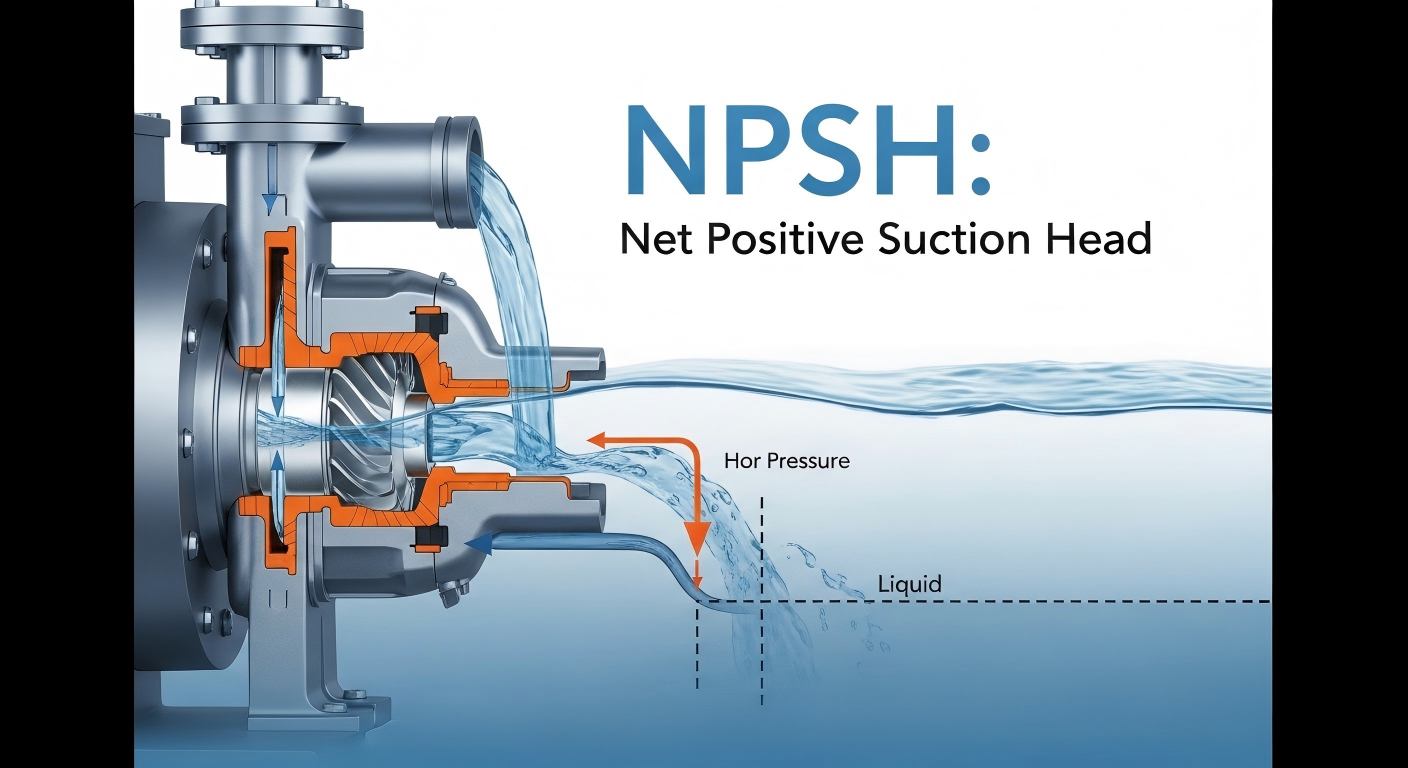

NPSH se nanaša na efektivno presežno tlačno energijo, ki jo dejansko ima tekočina na vstopu v centrifugalno črpalko. Njegova glavna funkcija je premagovanje upora pretoka in preprečevanje izhlapevanja tekočine, običajno pa se meri v metrih vodnega stolpca (m) ali čevljih tekočega stolpca (ft).

Ko centrifugalna črpalka deluje, se zaradi visoke hitrosti pretoka tekočine na vstopu v rotor oblikuje območje nizkega tlaka. Če tlak tu pade pod tlak nasičene pare tekočine, bo tekočina v trenutku izhlapela in ustvarila veliko število parnih mehurčkov. Ko mehurčki tečejo s tekočino v visokotlačno območje rotorja, se hitro sesedejo in implodirajo. Ta pojav je znan kot kavitacija – najbolj uničujoč način okvare centrifugalnih črpalk. Obstoj NPSH je namenjen zadrževanju spodnje meje tlaka in preprečevanju pojava kavitacije.

II. Dve strani NPSH: NPSHA proti NPSHR

Mešanje teh dveh pojmov je glavni vzrok za napačno izbiro na inženirskih spletnih mestih in pri iskanju Google. Za zagotovitev varnosti črpalke je treba njihovo razmerje jasno razumeti.

1. Razpoložljivi NPSH (NPSHA)

Koliko energije lahko sistem dejansko zagotovi?

NPSHA je v celoti določen z vašimi pogoji namestitve in nima nobene zveze z znamko črpalke. Odvisno je od naslednjih dejavnikov:

• Višina nivoja tekočine: Višina površine tekočine zalogovnika glede na središčno črto črpalke (pozitivno za poplavljeno sesanje, negativno za sesanje z dvigom).
• Površinski tlak: Ne glede na to, ali je skladiščni rezervoar odprt za atmosferski tlak ali zaprt in pod tlakom.
• Trenje v cevovodu: izgube upora zaradi dolžine sesalnega cevovoda, kolen in ventilov.
• Temperatura tekočine: ključna točka! Višja kot je temperatura, lažje tekočina izhlapi in nižji je NPSHA.

2. Zahtevani NPSH (NPSHR)

Koliko energije porabi sama črpalka?

NPSHR je lastna lastnost črpalke, ki jo določi proizvajalec s strogim testiranjem in označi na krivulji delovanja črpalke. Predstavlja porabo energije, ki je potrebna za pretok tekočine od vstopa v črpalko do točke najmanjšega tlaka znotraj propelerja.

• Vpliv na pretok: Višji kot je pretok, hitrejša je hitrost pretoka, večji je padec tlaka in NPSHR je običajno višji.
• Vpliv na zasnovo: odličen hidravlični model (kot je zasnova z dvojnim sesanjem) lahko znatno zmanjša NPSHR.

III. Kavitacija: smrtna nevarnost nezadostnega NPSH

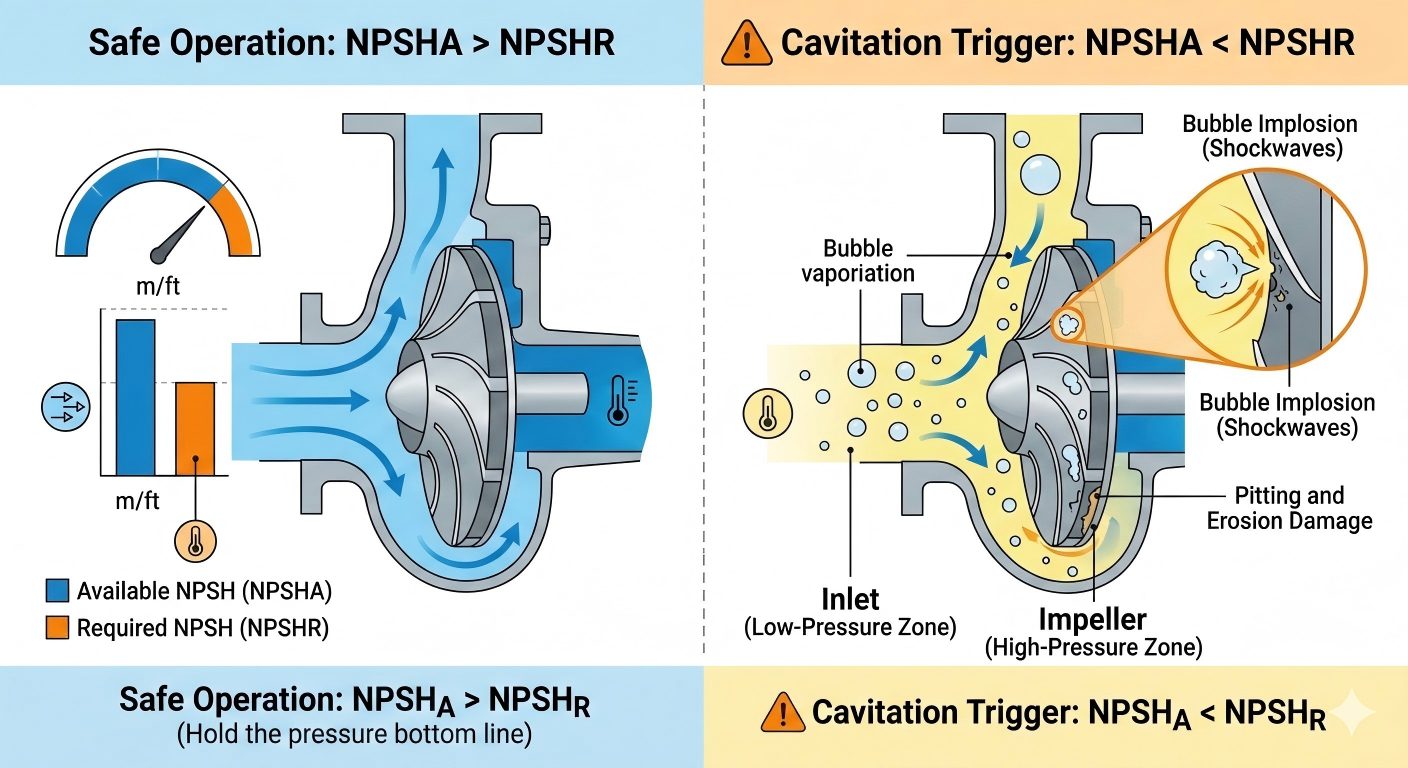

Ko je NPSHa < NPSHR, je vhodni tlak črpalke nižji od parnega tlaka tekočine in kavitacija se pojavi postopoma, kar na koncu povzroči nepopravljivo poškodbo opreme.

1. Postopek pojava kavitacije

1. Nastanek območja nizkega tlaka: vstopni tlak črpalke močno pade, tekočina v trenutku zavre, pri čemer nastane veliko število drobnih mehurčkov hlapov.
2. Implozija mehurčkov: Ko mehurčki tečejo v visokotlačno območje propelerja, se sesedejo in hitro implodirajo, kar povzroči lokalne udarne valove visoke intenzivnosti.
3. Kopičenje poškodb: Milijoni mikroskopskih implozij delujejo neprekinjeno in postopoma poškodujejo glavne komponente telesa črpalke.

2. Pet hudih posledic, ki jih povzroča kavitacija

IV. Praktični vodnik: Kako izboljšati NPSHa in se izogniti tveganjem kavitacije

V delovnih pogojih na kraju samem je mogoče NPSHa prilagoditi z optimizacijo sistema. Osnovna navodila za optimizacijo so naslednja, ki jih je mogoče izvesti v skladu z dejanskimi scenariji:

1. Optimizirajte položaj namestitve: Znižajte višino namestitve črpalke, dajte prednost načinu namestitve s poplavljenim sesanjem, da neposredno povečate vstopno višino statičnega tlaka.
2. Poenostavite sesalni cevovod: Skrajšajte dolžino sesalnega cevovoda, zmanjšajte komponente lokalnega upora, kot so kolena in ventili, povečajte premer sesalne cevi ter zmanjšajte hitrost pretoka tekočine in izgube zaradi trenja.
3. Dvignite nivo vstopne tekočine: povečajte višino nivoja tekočine na sesalni strani, da povečate učinkovit statični tlak in povečate dovod vstopnega tlaka.
4. Pogoji kontrolnega medija: znižajte temperaturo visokotemperaturnega medija, da zmanjšate parni tlak; ali izberite tipe črpalk, odporne na kavitacijo, primerne za medij.
5. Natančna izbira tipa in ujemanje: dajte prednost centrifugalnim črpalkam z nižjimi vrednostmi NPSHR, da zmanjšate tveganje kavitacije zaradi vira in se prilagodite zapletenim delovnim pogojem.

Zaključek: Naj podatki varujejo vaša sredstva

Kaj je neto pozitivna sesalna višina (NPSH)? Je ločnica med učinkovitim delovanjem in katastrofalnimi okvarami.

Ne čakajte, da zaslišite zvok "črpanja kamnov", da ukrepate.Teffikose zavezuje k zagotavljanju tekočih rešitev, ki ne le izpolnjujejo standarde, ampak tudi presegajo pričakovanja. Od natančne analize delovnih pogojev do odlične proizvodnje črpalk, integriramo končno prizadevanje za NPSH v vsak kos opreme, s čimer zagotovimo, da vaš sistem deluje učinkovito v tišini in brez težav s kavitacijo.
