Vertikalne centrifugalne črpalke: Popoln vodnik za strukturo, uporabo, izbiro in vzdrževanje

Pri sodobnem industrijskem ravnanju s tekočinami,vertikalne centrifugalne črpalkeso postali prva izbira za inženirje po vsem svetu zaradi svoje edinstvene strukturne zasnove in odlične zmogljivosti. Teffiko, profesionalna blagovna znamka, ki se ukvarja z raziskavami in razvojem ter proizvodnjo fluidne opreme, je globoko zakoreninjena na področju fluidnih strojev. Ne osredotočamo se le na njihovo hidravlično učinkovitost, ampak cenimo tudi njihovo stabilnost in stopnjo izkoriščenosti prostora v kompleksnih delovnih pogojih.

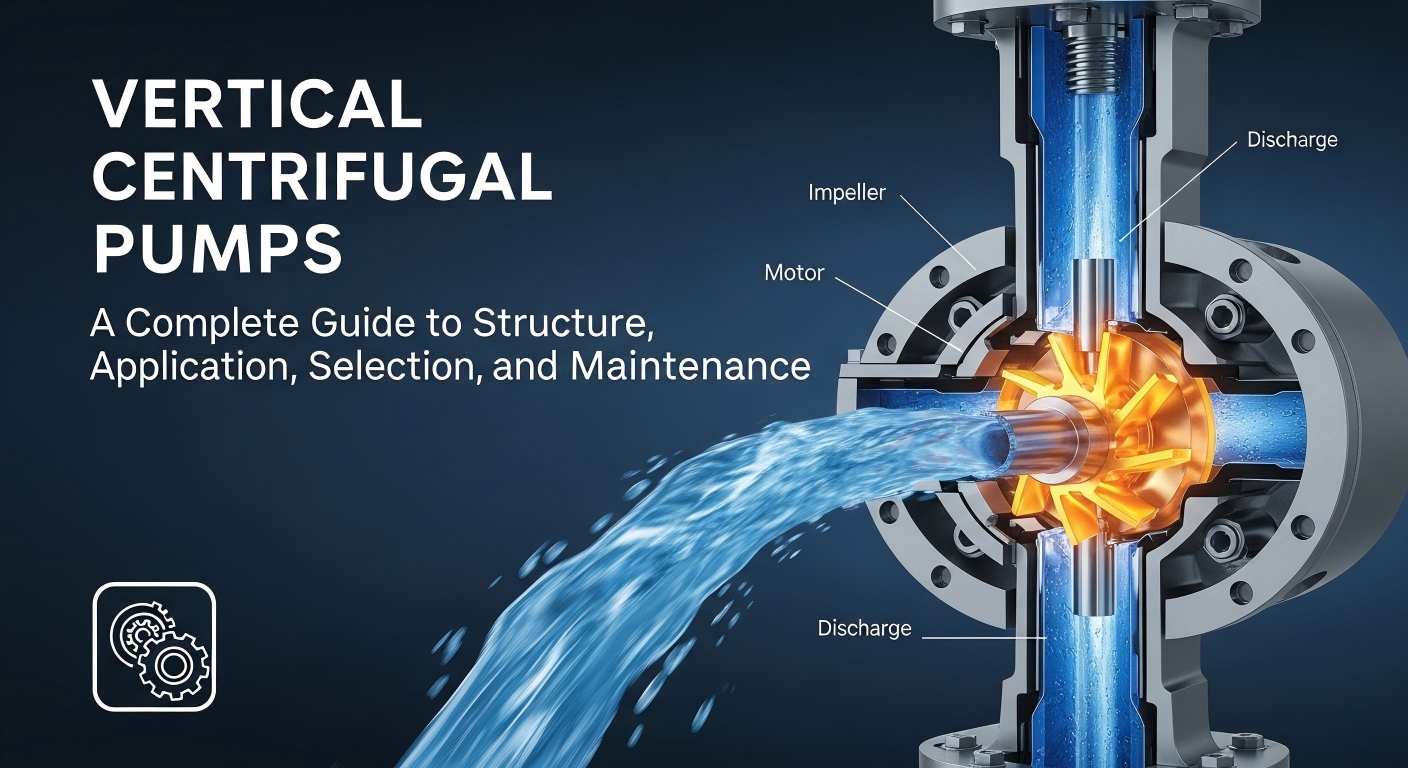

1. Osnovna struktura in princip delovanja vertikalnih centrifugalnih črpalk

Navpičnicacentrifugalna črpalkaje vrsta lopatične črpalke, katere os je pravokotna na vodoravno ravnino. Njegovo osnovno načelo delovanja je pretvarjanje mehanske energije v kinetično in tlačno energijo tekočine z uporabo centrifugalne sile, ki nastane zaradi visoke hitrosti vrtenja rotorja.

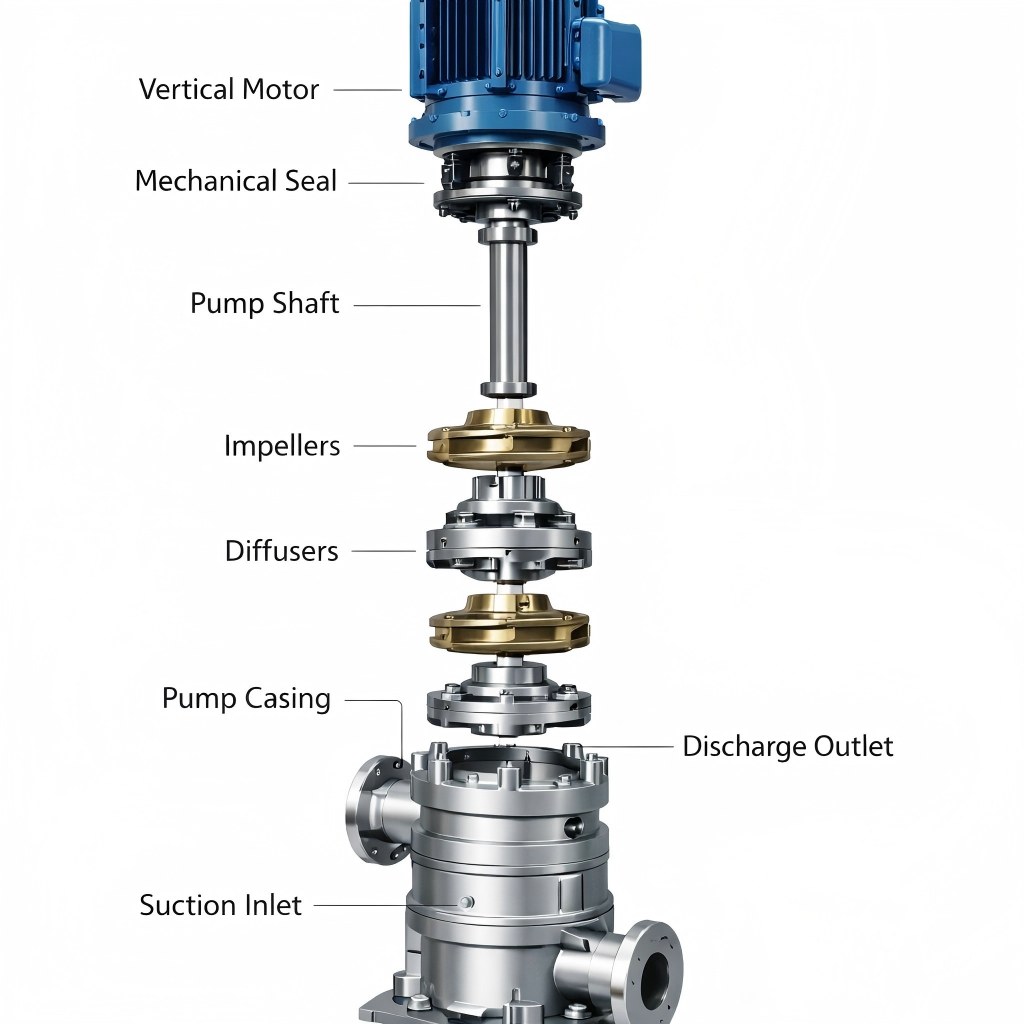

Ključne tehnične strukture:

Navpična zasnova motorja: Motor je nameščen nad ohišjem črpalke in neposredno poganja gred črpalke skozi sklopko, kar učinkovito preprečuje poškodbe motorja, ki jih povzroči uhajanje tekočine. Optimizacija hidravličnega modela: Napredna zasnova simulacije CFD (Computational Fluid Dynamics) je sprejeta za zagotavljanje gladkega pretočnega kanala in zmanjšanje izgube zaradi pretoka tekočine v največji meri. Majhen talni prostor: To je najbolj intuitivna lastnost navpičnih črpalk. V primerjavi s horizontalnimi črpalkami enake zmogljivosti je njihova površina ca

n običajno prihranimo za več kot 60 %.

2. Glavne prednosti vertikalnih centrifugalnih črpalk

V primerjavi s horizontalnimi centrifugalnimi črpalkami imajo vertikalne centrifugalne črpalke znatne prednosti v posebnih delovnih pogojih:

• Majhen talni prostor: Telo črpalke je nameščeno navpično, kar močno prihrani dragocen prostor na tleh in je še posebej primerno za prostorsko omejene prostore, kot so ladijske kabine, podzemne črpalke ali kompaktna industrijska oprema.
• Enostaven zagon in polnjenje: ker je tekač običajno mogoče potopiti v tekočino (kot so navpične potopljene črpalke), ni potrebno dodatno polnjenje, kar poenostavi postopek zagona in učinkovito prepreči kavitacijo.
• Dobra učinkovitost proti kavitaciji: rotor je potopljen v tekočino z majhnim ali pozitivnim sesalnim dvigom, kar učinkovito zmanjša možnost kavitacije in podaljša življenjsko dobo črpalke.
• Priročno vzdrževanje: Nekatere navpične črpalke imajo obliko "izvleka nazaj", ki omogoča pregled in vzdrževanje notranjih komponent brez razstavljanja cevovoda, kar izboljša učinkovitost vzdrževanja.
• Kompaktna struktura in nizka raven hrupa: zasnova sodobnih vertikalnih centrifugalnih črpalk je ponavadi integrirana in optimizirana, običajno z nizkim hrupom in vibracijami pri delovanju.

3. Tipični scenariji uporabe

Vertikalne centrifugalne črpalke se zaradi svojih edinstvenih prednosti pogosto uporabljajo na naslednjih področjih:

• Komunalna oskrba z vodo in odvodnjavanje: služijo kot črpalke za dvig tlaka, požarne črpalke ali črpalke za odplake in imajo ključno vlogo v mestni infrastrukturi.
• Industrijski krožni vodni sistemi: Zagotavljanje stabilnega transporta tekočin v hladilnih stolpih, napajalna voda kotlov, kemični procesi in druge povezave.
• Petrokemična industrija: Prenos različnih jedkih, vnetljivih, eksplozivnih ali visokotemperaturnih medijev, posebej primernih za potopljeno namestitev, da se zagotovi varna proizvodnja.
• Pomorska in obalna tehnika: Uporablja se v balastni vodi, hladilni vodi, protipožarni zaščiti in drugih sistemih v ozkem prostoru ladijskih kabin.
• Namakanje v kmetijstvu: Dviganje vode iz globokih vodnjakov ali rezervoarjev za zadovoljevanje potreb namakanja kmetijskih zemljišč.
• Čiščenje vode za varstvo okolja: Prenos različnih vodnih medijev v čistilne naprave, priprava čiste vode in druge povezave.

4. Diagnoza običajnih napak in predlogi za vzdrževanje

Celo dobro zasnovane vertikalne centrifugalne črpalke imajo lahko med dolgotrajnim delovanjem različne napake. Pravočasna diagnoza in vzdrževanje sta ključ do zagotavljanja njihovega učinkovitega in stabilnega delovanja.

4.1 Pogoste napake

4.2 Predlogi za vzdrževanje

• Redni pregled: Redno preverjajte stanje delovanja črpalke, temperaturo ležajev, vibracije, hrup in stanje tesnjenja.
• Upravljanje mazanja: namažite ali zamenjajte mazalno mast za ležaj v skladu s ciklom in vrsto, ki ju priporoča proizvajalec.
• Pregled in zamenjava tesnila: Redno preverjajte obrabo mehanskega tesnila in ga pravočasno zamenjajte, ko ugotovite puščanje ali močno obrabo.
• Čiščenje in zaščita pred korozijo: ohišje črpalke in okolico vzdržujte čista ter izvajajte protikorozijsko obdelavo komponent, ki so nagnjene k koroziji.
• Upravljanje rezervnih delov: Pripravite rezervne dele za običajne obrabljive dele (kot so mehanska tesnila, ležaji, tesnilni obroči itd.) za pravočasno zamenjavo.

Zaključek

Kot učinkovita in zanesljiva oprema za transport tekočin imajo vertikalne centrifugalne črpalke nenadomestljivo vlogo v sodobni industriji. Z globokim razumevanjem njihovih delovnih principov, popolnim izkoriščanjem njihovih strukturnih prednosti in izvajanjem znanstvenih vzdrževalnih strategij lahko povečamo njihovo učinkovitost ter zagotovimo kontinuiteto in ekonomičnost industrijske proizvodnje.Teffikoje vedno zavezano zagotavljanju visokokakovostnih izdelkov vertikalnih centrifugalnih črpalk in strokovne tehnične podpore za ravnanje z industrijskimi tekočinami. Upamo, da vam bo ta priročnik zagotovil uporabne reference in navodila za izbiro, uporabo in vzdrževanje vertikalnih centrifugalnih črpalk. Teffiko vas spremlja pri spodbujanju učinkovitega in brezskrbnega transporta industrijskih tekočin.
