Kaj je centrifugalna črpalka s končnim sesanjem?

Pri industrijskem prenosu tekočin, gradbenih sistemih HVAC in komunalnih sistemih za oskrbo z vodo boste vedno našli poznan del opreme – centrifugalno črpalko s končnim sesanjem.

Kaj je centrifugalna črpalka s končnim sesanjem?

Končno sesalna centrifugalna črpalka, kot pove že njeno ime, je enostopenjska enosesalna centrifugalna črpalka, pri kateri tekočina vstopa aksialno s strani ohišja črpalke in se izpušča radialno z vrha ohišja črpalke, potem ko jo pospeši rotor.

V industriji je znana tudi kot horizontalna končna sesalna črpalka. Njegova najpomembnejša značilnost je izvlečna oblika zadaj. Ta zasnova omogoča vzdrževalnemu osebju, da izvleče vrteče se komponente (vključno z rotorjem, gredjo, tesnili itd.) neposredno za vzdrževanje brez odstranjevanja dovodnih in odvodnih cevovodov. Za inženirje to pomeni minimalne izpade in nizke stroške vzdrževanja.

Načelo delovanja centrifugalne črpalke s končnim sesanjem

Načelo delovanja centrifugalne črpalke s končnim sesanjem je preprosto in sledi osnovni logiki večine centrifugalnih črpalk, s poudarkom na njeni edinstveni zasnovi s končnim sesanjem. Tukaj je jasna razlaga po korakih:

1. Sesanje tekočine:Črpalka črpa tekočino skozi sesalno odprtino na koncu ohišja črpalke (nasproti motorja), tekočina pa teče neposredno v oko rotirajočega rotorja.
2. Generiranje centrifugalne sile:Propeler, ki ga poganja motor, se vrti, centrifugalna sila pa potisne tekočino od središča propelerja do njegovega zunanjega roba, kar poveča hitrost in tlak tekočine.
3. Izpust tekočine:Tekočina z visoko hitrostjo vstopi v ohišje črpalke (znano tudi kot spirala), ki ima obliko, ki se postopoma širi, da upočasni tekočino in pretvori kinetično energijo v energijo statičnega tlaka. Tekočina se nato izprazni skozi izpustno odprtino na strani ohišja črpalke na ciljno mesto (kot so cevovodi, rezervoarji za shranjevanje itd.).
4. Neprekinjeno delovanje:Dokler motor neprekinjeno teče, se zgornji proces neprekinjeno ponavlja in tako doseže stabilen in neprekinjen prenos tekočine. Zasnova s ​​končnim sesanjem zagotavlja gladek vstop tekočine, zmanjšuje turbulenco in izboljša učinkovitost delovanja.

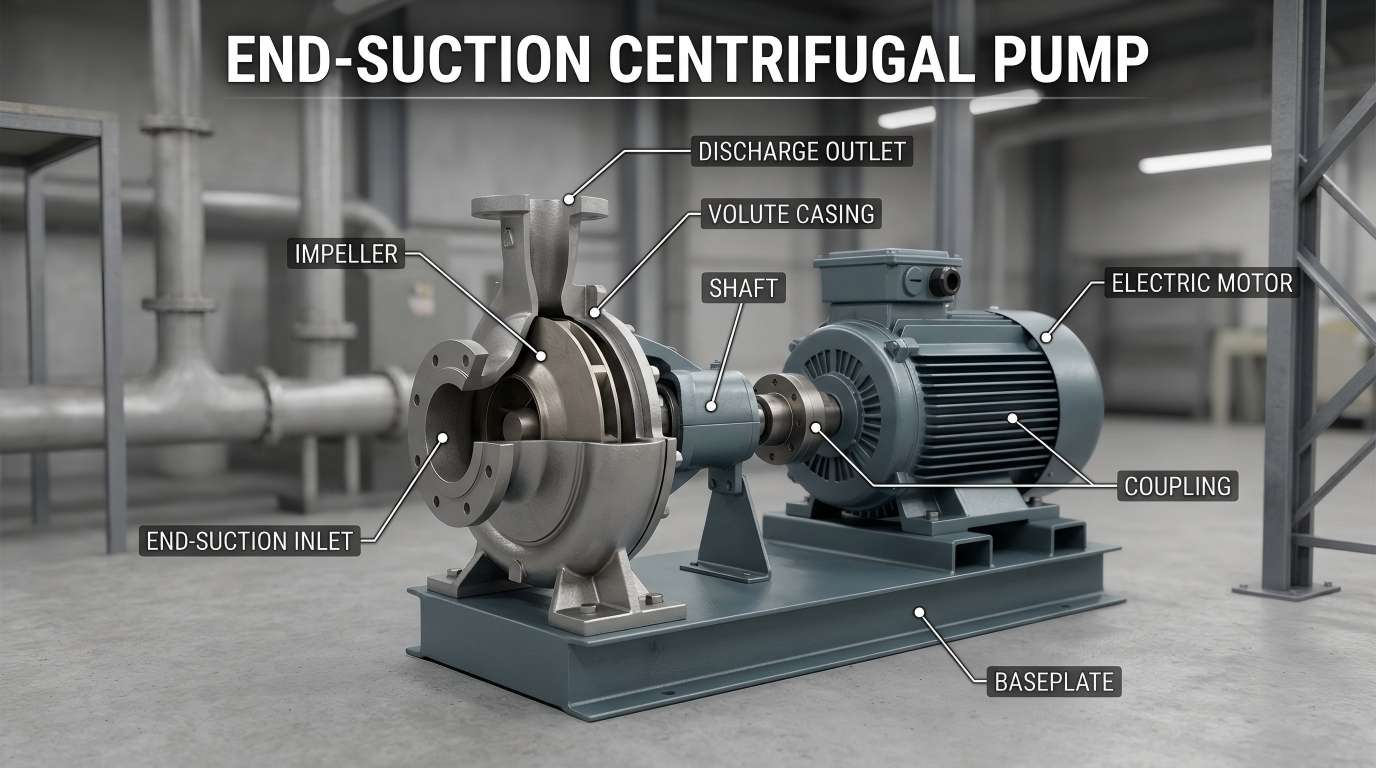

Ključne komponente centrifugalne črpalke s končnim sesanjem

Da bi lažje razumeli princip delovanja centrifugalne črpalke s končnim sesanjem, so njene glavne komponente razčlenjene in razložene v preprostem jeziku spodaj:

• Tekač:Vrtljiva komponenta, podobna "ventilatorju", ki se uporablja za ustvarjanje centrifugalne sile. Običajno je izdelan iz kovine (nerjaveče jeklo, lito železo) ali plastike, odvisno od vrste tekočine, ki se prenaša.
• Ohišje črpalke (spiralno):Zunanje ohišje, ki obdaja propeler, oblikovano tako, da zbira tekočino, ki se izpušča iz propelerja, upočasni tekočino in poveča tlak pred izpustom.
• Sesalna odprtina:Odprtina na koncu ohišja črpalke, skozi katero vstopi tekočina v telo črpalke. Običajno je opremljen s prirobnico (z dvignjenim robom) za enostavno priključitev na cevovode.
• Izpustna vrata:Odprtina na strani ohišja črpalke, skozi katero tekočina izstopa iz telesa črpalke. Opremljen je tudi s prirobnico za usmerjanje tekočine v cevni sistem.
• Gred:Paličasta komponenta, ki povezuje propeler in motor, je odgovorna za prenos moči od motorja do propelerja in za pogon rotorja k vrtenju.
• Tesnila:Preprečite puščanje tekočine iz reže gredi (med ohišjem črpalke in motorjem). Pogosti tipi vključujejo mehanska tesnila in tesnila embalaže.

Širok nabor aplikacij

• HVAC:Končne sesalne črpalke so glavni vir energije za sisteme kroženja ohlajene vode in hladilne vode v velikih stavbah.
• Industrijska oskrba z vodo in tlak:Uporablja se za prenos čiste vode, tlačne sisteme in napajalno vodo kotlov v tovarnah.
• Protipožarni sistemi:Posebne sesalne črpalke za gašenje požara zagotavljajo stabilen visokotlačni pretok vode v nujnih primerih.
• Namakanje v kmetijstvu:Pogosto se uporablja pri namakanju in drenaži kmetijskih zemljišč zaradi širokega razpona pretoka.

Povzetek

Centrifugalna črpalka s končnim sesanjem je zanesljiva in stroškovno učinkovita rešitev za večino potreb po prenosu tekočin. Zaradi preproste strukture, enostavnega vzdrževanja in široke uporabe je priljubljen med inženirji, upravljavci objektov in lastniki nepremičnin.
