Moj praktični vodnik po rotorjih in statorjih v črpalkah s progresivno votlino

Po letih dela v industrijskem sektorju lahko z gotovostjo trdim, daprogresivne kavitacijske črpalke(znane tudi kot rotorsko-statorske črpalke, ekscentrične vijačne črpalke) so absolutne "sponke" za prenos tekočine. Kot prostorninske črpalke so zasnovane posebej za delo z viskoznimi tekočinami, jedkimi snovmi in mediji, ki vsebujejo trdne delce – nepogrešljive so pri pridobivanju nafte, kemičnih obratih, napravah za čiščenje odpadne vode in linijah za proizvodnjo hrane.

Po mojem mnenju njihova odlična zmogljivost izhaja iz tesnega sodelovanja med rotorjem in statorjem. Da bi resnično razumeli načelo delovanja, zmogljivost in dolgoročno stabilno delovanje črpalk s progresivno votlino, morate temeljito razumeti ti dve ključni komponenti. To ni le teoretično znanje; to so težko prigarane izkušnje, ki sem jih nabral skozi leta.

I. Rotor in stator

V mojih očeh je "rešilna vrv" vsake črpalke s progresivno votlino v kombinaciji rotorja in statorja – bolj natančno kot se prilegata, večja je učinkovitost črpalke.

Rotor je vijačno oblikovana kovinska gred, običajno izdelana iz nerjavečega jekla visoke trdnosti, legiranega orodnega jekla ali celo titana. Kot aktivna komponenta, ki je nameščena znotraj ohišja črpalke, ne poganja le pretoka tekočine med vrtenjem, temveč ustvarja tudi kompresijsko silo, potrebno za prenos. Videl sem, da je veliko rotorjev podvrženih kromiranju ali drugemu utrjevanju površine in odkrito povedano, to znatno poveča njihovo odpornost proti obrabi. Preskočitev tega koraka bo povzročila nadležno hitro obrabo rotorja.

Stator pa je kovinska cev z oblikovano notranjo votlino, obloženo z elastičnimi materiali, kot je nitrilna guma (NBR), fluorokavčuk (FKM) ali EPDM. Njegova notranja oblika se popolnoma prilega rotorju, premer rotorja pa je nekoliko večji od notranjega premera statorja. To "interferenčno prileganje" zagotavlja, da so oblikovane komore nepredušne; če tesnilo odpove, je črpalka v bistvu neuporabna.

Ne glede na to, ali gre za črpalko z enim navojem (rotor z enim navojem v paru s statorjem z dvojnim navojem), črpalko z dvema navoma (dva nasprotno vrteča se in medsebojno prepletena vijaka) ali črpalko s tremi vijačnicami (en pogonski vijak z dvema pogonskima vijakoma), sem se na težji način naučil, da natančnost prileganja med rotorjem in statorjem neposredno določa, ali lahko črpalka deluje zanesljivo. Celo majhno odstopanje lahko povzroči zmanjšan pretok, puščanje ali popolno zaustavitev.

II. Načelo delovanja: preprost, a učinkovit "prenos v votlino"

Nisem povsem razumel principa delovanja črpalk s progresivno votlino, dokler nisem razstavil dveh starih črpalk – pravzaprav je zelo enostavno razumeti.

Ko se rotor vrti ekscentrično znotraj statorja, njune prepletene vijačne strukture tvorijo vrsto zaprtih votlin. Ko se rotor vrti, se te votline enakomerno premikajo proti koncu izpusta in v bistvu "nosijo" tekočino naprej. Kot da bi imeli znotraj črpalke neviden tekoči trak, posebej zasnovan za prenos tekočine.

Pri sesalni odprtini se prostornina votline razširi, kar zmanjša notranji tlak, tekočina pa se črpa iz rezervoarja z atmosferskim tlakom; ko se rotor še naprej vrti, se votlina, napolnjena s tekočino, potisne do izpustne odprtine, kjer se prostornina votline skrči, stisne tekočino, da se poveča pritisk, kar omogoči nemoteno odvajanje tekočine.

Pri tej zasnovi mi je še posebej všeč, da sploh ne potrebuje dovodnih ali tlačnih ventilov. To ne le doseže stabilen prenos z nizkim pulziranjem, kar je ključnega pomena za občutljive procese, temveč tudi nežno obravnava tiste "občutljive" materiale, občutljive na striženje, kot so biofarmacevtske surovine, ki lahko pokvarijo, če so izpostavljene neprimerni sili. Tukaj je praktičen nasvet za vas: z obračanjem smeri rotorja lahko zamenjate smer sesanja in izpusta. Ta majhna operacija mi je prihranila težave pri večkratnem ponovnem konfiguriranju celotne opreme.

III. Glavne prednosti (in nepopolne slabosti)

V preteklih letih sem videl, da črpalke s progresivno votlino v številnih scenarijih prekašajo druge vrste črpalk, vendar niso vsemogočne. Objektivno razpravljajmo o njihovih prednostih in slabostih.

(I) Nepogrešljive osnovne prednosti

• Stabilen pretok in enostavna nastavitev:Tesno prileganje med rotorjem in statorjem zagotavlja izjemno enakomerne spremembe volumna votline s skoraj zanemarljivimi nihanji pretoka. V nasprotju s centrifugalnimi črpalkami ne potrebuje dodatnih ventilov za zagotavljanje stabilnega linearnega pretoka, zaradi česar je še posebej primeren za scenarije, ki zahtevajo natančnost, kot je kemična proizvodnja. Poleg tega je stopnja pretoka neposredno povezana s hitrostjo rotorja – prilagajanje izhodne moči je preprosto kot vrtenje gumba. Uporabljal sem ga za nadzor pretoka med serijsko proizvodnjo in nikoli nisem imel okvarjenih izdelkov zaradi odstopanj v pretoku.
• Enakomeren izhod tlaka:Tekočina se med prenosom nežno in neprekinjeno stiska, brez nenadnih pritiskov. Nikoli nisem imel težav z njegovo uporabo za transport "občutljivih" medijev, občutljivih na pritisk, kot so polimerne raztopine z visoko viskoznostjo.
• Odlična sposobnost samosesanja:Predhodno polnjenje ni potrebno – ko se začne, lahko črpa tekočino neposredno iz posode z največjim sesalnim dvigom do 8,5 metrov vodnega stolpca. To je veliko boljše od batnih črpalk, zlasti v čistilnih napravah, kjer črpalke pogosto zaganjamo in ustavljamo. Po prehodu na progresivne kavitacijske črpalke se je čas priprave naše ekipe prepolovil.
• Vsestransko ravnanje s tekočino:Z lahkoto prenese tekočine z visoko viskoznostjo (prevažal sem marmelado in čokoladni sirup), surovo nafto, obremenjeno s peskom, abrazivne gošče in jedke kemikalije. Prekaša membranske črpalke pri ravnanju s plinsko-trdnimi mešanicami in se ne ujema z zobniškimi črpalkami pri transportu viskoznih tekočin. Nekoč sem ga uporabil za prevoz blata, ki vsebuje delce v velikosti žogice za golf, brez ene same zamašitve.
• Nizki strižni prenos za zaščito materialov:Njegova zasnova zmanjšuje strižno silo, kar je "rešitelj" za biofarmacevtsko industrijo. Uporabil sem ga za transport beljakovinskih raztopin in bioaktivnih snovi, pri čemer na zmogljivost materiala to sploh ni vplivalo – nekaj, česar večina črpalk ne more doseči.
• Kompaktna struktura in energetska učinkovitost:Zavzema majhno površino, zaradi česar sta namestitev in vzdrževanje priročna. Poleg tega je zelo energijsko učinkovit; po zamenjavi starih črpalk z njo v naši kemični tovarni so se stroški električne energije znižali za 15 %.
• Dvojni namen kot dozirna črpalka:Za razliko od batnih črpalk, membranskih črpalk ali zobniških črpalk je njegova natančnost zadostna za doziranje kemikalij in polnjenje. Prej sem ga uporabljal za transport reagentov v laboratoriju, z natančnostjo, nadzorovano znotraj 1 %, kar je odpravilo potrebo po dodatni merilni opremi.

(II) Slabosti, na katere morate biti pozorni

• Visoki stroški:Odkrito povedano, njena nabavna cena in stroški vzdrževanja so višji kot pri enostavnejših črpalkah. Majhnim delavnicam se morda zdi neekonomičen, toda za težke delovne pogoje se lahko zaradi njegove vzdržljivosti začetna naložba izplača.
• Občutljivost na čezmerne trdne delce:Preveč trdnih delcev v mediju bo povzročilo hitro obrabo rotorja in statorja. Nekoč sem ga uporabljal za prevoz surove nafte s preveliko vsebnostjo peska, pa je po šestih mesecih odpovedal stator. Lekcija: vedno preverite vsebnost trdnih delcev in namestite filter, če niste prepričani.
• Strogo prepoved suhega teka:Že ena minuta suhega teka lahko povzroči pregrevanje in poškodbe rotorja in statorja. Moj kolega je naredil to napako – ni preveril nivoja tekočine pred zagonom – in zgorel rotor, kar je povzročilo cel dan izpada in znatne stroške za nadomestne dele.
• Potrebna sprememba za visokotlačne scenarije:Je najboljša izbira za delovne pogoje z nizkim do srednjim tlakom, vendar so potrebne dodatne modifikacije za visokotlačni prenos. Nekoč sem ga poskušal uporabiti za visokotlačni prenos, vendar je močno puščal, dokler nismo nadgradili tesnil in ohišja.
• Tveganje kavitacije:Če je tlak tekočine nižji od njenega parnega tlaka, pride do kavitacije – drobni mehurčki počijo in poškodujejo notranje dele. Na to sem naletel pri scenariju z nizkim pretokom in rotor je bil luknjičast. Kasneje je težavo rešila namestitev varnostnega ventila, vendar je bila lekcija draga.

IV. Kako geometrija rotorja in statorja vpliva na zmogljivost (moja izbirna merila)

Po letih izbire črpalk sem ugotovil, da je geometrija rotorja in statorja ključna za prilagajanje delovnim pogojem.

Klasifikacija tipa črpalke (moj vodnik za hitro ujemanje)

• Enovijačne črpalke:Rotor z enim navojem v paru s statorjem z dvojnim navojem—to prednost dajem za transport tekočin z visoko viskoznostjo ali medijev, ki vsebujejo trdne delce. Na primer prenos blata v čistilnih napravah, kjer je njegova sposobnost proti zamašitvi odlična.
• Dvovijačne črpalke:Dva nasprotno vrteča se vijaka, ki se prepletata - delujeta izjemno gladko z nizkim hrupom. Uporabljam ga za prevoz čistih ali rahlo onesnaženih olj in kemikalij, pri čemer zagotavljam čistost materiala, kar je ključnega pomena za uporabo v farmacevtskih in prehrambenih izdelkih.
• Trojne vijačne črpalke:En pogonski vijak z dvema pogonskima vijakoma – pretok je enakomeren kot dozirna črpalka. Posebej primeren je za prevoz čistih tekočin z nizko viskoznostjo, kot sta hidravlično olje in mazalno olje; Pogosto ga uporabljam v sistemih za mazanje obdelovalnih strojev in nikoli nisem imel težav z nezadostnim mazanjem.

Podvrste geometrije (majhne podrobnosti, ki vplivajo na zmogljivost)

Poleg osnovnih tipov črpalk lahko subtilne prilagoditve geometrije rotorja in statorja povzročijo pomembne spremembe:

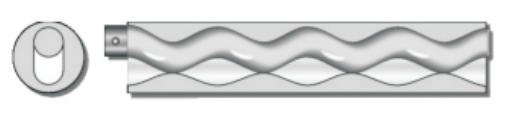

• S-tip: Zahteve za izjemno stabilen prenos, kompakten dovod rotorja in nizko neto pozitivno sesalno višino (NPSH). To vedno izberem pri transportu viskoznih materialov ali medijev z velikimi delci – nič več se borim s kavitacijo in zamašitvami.

• L-tip: Daljša tesnilna linija med rotorjem in statorjem, kar ima za posledico večjo učinkovitost in daljšo življenjsko dobo. Ima kompaktno strukturo, vendar veliko pretočno zmogljivost, primerno za scenarije visokega donosa, kjer so stroški izpadov visoki.

• Tip D: kompaktna struktura, prenos skoraj brez pulziranja in izjemno visoka natančnost merjenja. Uporabljam ga v scenarijih natančnega doziranja kemikalij – nastavite parametre in ga zapustite z zaupanjem, sploh ni treba skrbeti za nihanja pretoka.

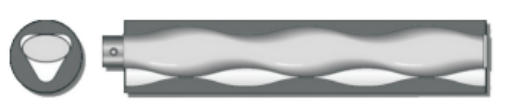

• P-tip: združuje veliko zmogljivost pretoka s kompaktno strukturo in podeduje dolgo tesnilno linijo tipa L. To je moja "večnamenska črpalka"—zmožna prenosa z velikim pretokom in natančnega odmerjanja.

Poleg tega ni mogoče prezreti parametrov, kot so kot vijačnice, svinec in profil zoba. Po mojih izkušnjah: večji kot je vijačnica, večji je pretok, a manjši je tlak; manjši kot je vijačnica, višji je tlak, vendar nižja stopnja pretoka. To je kompromis, ki je odvisen od prioritete delovnih pogojev. Potrebujete prevoz velike količine viskozne tekočine? Izberite velik kot vijačnice; potrebujete visokotlačni prenos na dolge razdalje? Izberite majhen kot vijačnice.

V. Nasveti za izbiro in vzdrževanje (moj "Vodnik za izogibanje pastem" iz izkušenj)

(I) Izberite pravo črpalko, da se izognete obvozom

Izbira črpalke (vključno z ustreznim rotorjem in statorjem) je ključnega pomena za ujemanje delovnih pogojev. To so izkušnje, ki sem jih pridobil, ko sem padel v nešteto pasti:

• Sredstva z visoko viskoznostjo:Izberite enovijačno črpalko, rotor pa mora biti iz kromiranega nerjavečega jekla ali zlitine, odporne proti obrabi. Verjemite mi, izbira navadnih materialov zaradi prihranka bo povzročila kasnejše pogoste menjave delov, kar bo povzročilo glavobol.
• Mediji, ki vsebujejo trdne delce:Enovijačna črpalka v paru s posebnim gumijastim statorjem (odporen na obrabo in korozijo). Prej sem za prenos blata uporabljal navaden gumijasti stator, ki je odpovedal v 3 tednih; prehod na posebno formulo ena je trajal 8 mesecev pred zamenjavo.
• Visoke zahteve za stabilnost pretoka/tlaka:Izberite dvo- ali tro-vijačno črpalko. Pri občutljivih procesih je prednost nizkega pulziranja vredna dodatnih stroškov.

Izbira statorskega materiala je prav tako ključnega pomena: nitrilni kavčuk (NBR) za medije na osnovi olja, EPDM za visokotemperaturna okolja in fluorokavčuk (FKM) za korozivne medije. Če prevažate zelo jedke tekočine, kot so močne kisline ali topila, ne oklevajte in izberite rotor iz Hastelloyja – čeprav je drag, je veliko bolj vzdržljiv od običajnih kovin in zdrži nekaj let dlje.

(II) Pravilno vzdrževanje za daljšo življenjsko dobo

Ustrezno vzdrževanje je ključ do dolgoživosti črpalke. To je moja dnevna vzdrževalna rutina:

• Redni pregled obrabe:Statorji so sčasoma nagnjeni k elastični utrujenosti. Če opazite zmanjšano sesanje črpalke, povečano puščanje ali glasnejše delovanje, nemudoma zamenjajte stator – ne čakajte, da popolnoma odpove, saj lahko do takrat vpliva tudi na rotor. Pri visokofrekvenčnih črpalkah stator pregledam mesečno.
• Strogo prepovedati suho vožnjo in preobremenitev:Zagon in zaustavitev morata slediti postopkom. Na črpalke smo vgradili zapore, ki se avtomatsko izklopijo ob prenizkem nivoju tekočine, primerov pregorevanja rotorja pa ni več.
• Mediji naj bodo čisti:Namestite filter z najmanj 20 mrežicami na vstopu in ga čistite tedensko. Tudi drobni delci lahko sčasoma obrabijo rotor in stator.
• Zmanjšajte hitrost pri transportu viskoznih tekočin:Uporaba visoke hitrosti za transport medijev z visoko viskoznostjo "uniči" stator. Na splošno zmanjšam hitrost za 30 %-40 %—čeprav počasneje, prihrani veliko denarja pri zamenjavi delov.
• Namestite zaščitne naprave:Tlačna stikala, senzorji nivoja tekočine in monitorji vibracij so vredni namestitve. Nekoč sem imel črpalko z nenormalnimi vibracijami; monitor me je vnaprej opozoril in sem obrabljen rotor pravočasno zamenjal in se izognil resnejšim poškodbam.

VI.Teffiko: Zanesljiva znamka črpalk, ki ji zaupam

Po vseh teh letih globoko razumem, da sta rotor in stator jedro progresivnih črpalk – in Teffiko to razume bolje kot večina blagovnih znamk.
