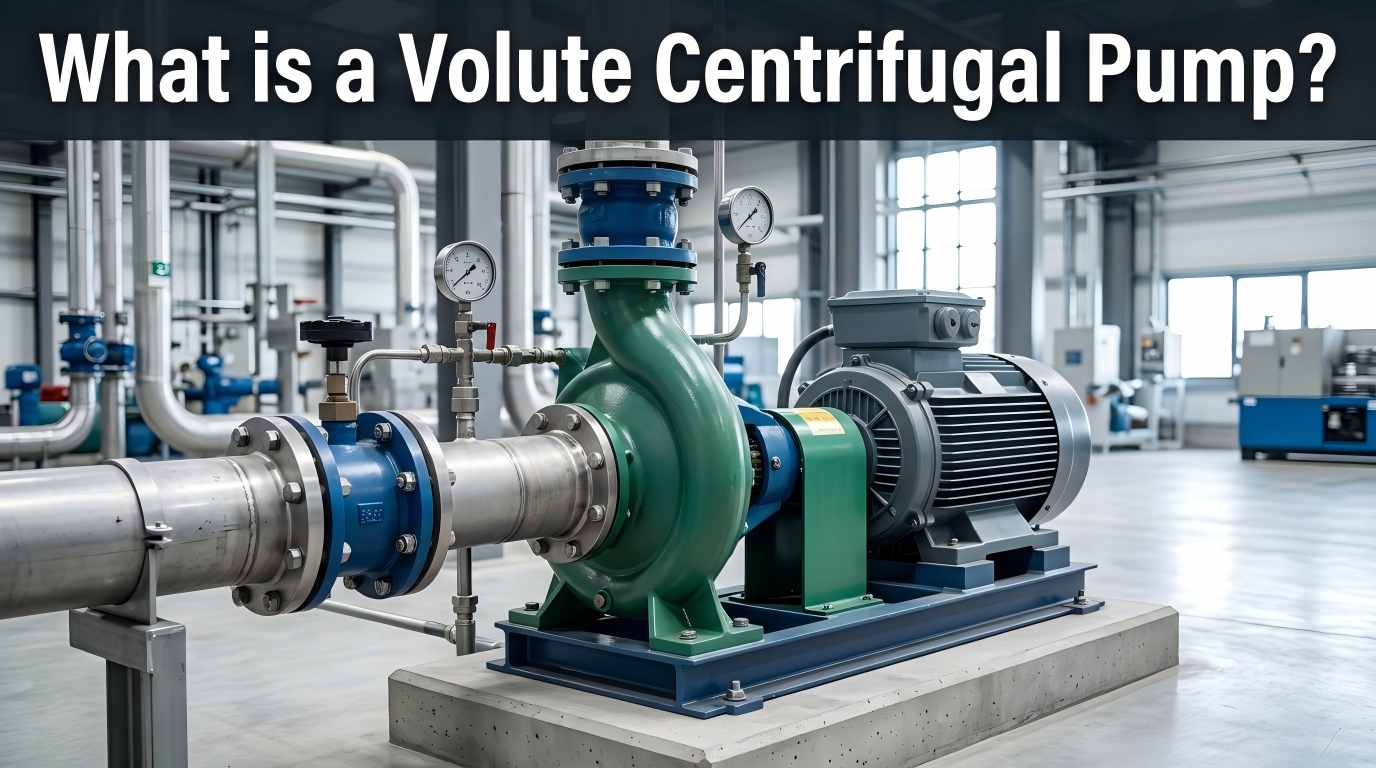

A spiralna centrifugalna črpalkaje vrsta dinamične črpalke, ki pretvarja mehansko energijo v hidravlično energijo z vrtenjem rotorja in se opira na spiralno spiralno ohišje za učinkovito dovajanje tekočine. Za razliko od drugih tipov centrifugalnih črpalk je njena najpomembnejša značilnost spiralno oblikovano ohišje (znano tudi kot spiralno ohišje), ki je osrednja komponenta, po kateri se razlikuje od modelov, kot so centrifugalne črpalke z difuzorjem. Volutralne centrifugalne črpalke imajo robustno konstrukcijo, sorazmerno poceni, tiho delovanje in zanesljivo delovanje z minimalnim vplivom korozije in erozije. So prednostna oprema za večino industrijskih in civilnih aplikacij za dostavo tekočin.
Stabilno delovanje črpalke je odvisno od usklajenosti različnih komponent. Glavne komponente in njihove funkcije so naslednje:
Spiralna komora, ki obdaja propeler s površino prečnega prereza, ki se postopoma povečuje od izhoda propelerja do izpustne odprtine. Njegove glavne funkcije so zbiranje tekočine z visoko hitrostjo, zmanjšanje hitrosti in povečanje tlaka. Njegova oblika in velikost neposredno vplivata na učinkovitost in tlak črpalke. Delimo ga na enojni spiralni (najpogosteje uporabljen) in dvojni spiralni (uravnava radialno silo in podaljšuje življenjsko dobo).
"Srce" črpalke, vrteča se komponenta z ukrivljenimi rezili, povezana z motorjem preko gredi črpalke. Vrti se z veliko hitrostjo, da ustvari centrifugalno silo, sesa tekočino in daje kinetično energijo. Parametri lopatic (oblika, količina, kot) določajo pretok, višino in učinkovitost črpalke.
Gred črpalke prenaša mehansko energijo od motorja do rotorja. Ležaji podpirajo vrtenje gredi črpalke, ohranjajo koaksialnost in zmanjšujejo trenje. Za delovne pogoje pri visokih temperaturah in visokem tlaku so potrebni hladilniki olja, ki preprečujejo kvarjenje olja in podaljšajo življenjsko dobo ležajev.
Preprečuje uhajanje tekočine in vdor zunanjega zraka, da se prepreči kavitacija. Pogosti tipi vključujejo mehanska tesnila in tesnila embalaže. Ujemanje s pomožnimi tesnilnimi sistemi lahko izboljša zanesljivost, vzdrževanje pa se lahko nanaša na standarde API 682.
Sesalna odprtina je nameščena na sredini spirale za sesanje tekočine; izpustna odprtina je na koncu spirale za dovajanje tekočine pod pritiskom. Velikost in oblika obeh vplivata na odpornost tekočine in učinkovitost črpalke.
Delovni proces je stalna pretvorba energije, razdeljena na 4 glavne stopnje:
Motor poganja propeler, da se vrti z visoko hitrostjo in tvori območje nizkega tlaka v središču propelerja. Pod razliko tlaka se tekočina vsesa v črpalko.
Ko se rotor neprekinjeno vrti, lopatice potiskajo tekočino, da se premika radialno, kar znatno poveča hitrost pretoka tekočine in kinetično energijo.
Tekočina z visoko hitrostjo vstopi v spiralno ohišje, kjer povečan pretočni prehod zmanjša hitrost pretoka in pretvarja kinetično energijo v tlačno energijo, da se doseže visokotlačno dovajanje.
Tekočina pod tlakom se odvaja skozi izpustno odprtino. Z neprekinjenim vrtenjem propelerja je neprekinjena dobava končana.
Volutasta struktura se ujema z značilnostmi pretoka tekočine, kar zmanjšuje izgubo zaradi turbulence. Učinkovitost pri konstrukcijskih pogojih doseže 70–90 % z enakomerno porazdelitvijo hitrosti pretoka.
Manj osnovnih komponent, enostavna obdelava in namestitev, brez zapletenega prenosnega mehanizma, nizka stopnja napak, ni potrebe po vstopnih in izstopnih povratnih ventilih in nizki stroški vzdrževanja.
Lahko se oblikuje v različnih specifikacijah glede na delovne pogoje, primeren za različne tekočine, kot so čista voda, odplake in kemični mediji, ter prilagodljiv delovnim pogojem normalne temperature, visoke temperature in visokega tlaka.
Integrirana zasnova, majhnost in majhna teža, primerna za scenarije z omejenim prostorom in enostavna integracija v obstoječe dostavne sisteme.
Nizki proizvodni stroški, priročna zamenjava obrabljivih delov, varčevanje z energijo z učinkovitim delovanjem, primerno za scenarije dostave z velikim pretokom.
Zahvaljujoč svojim hidrodinamičnim prednostim so spiralne centrifugalne črpalke zanesljiva izbira za industrijsko dostavo tekočin. Vendar pa na njihovo dejansko energetsko učinkovitost vplivajo podrobnosti, kot sta izbira materiala in proizvodnja. Teffiko razvija stabilne in učinkovite rešitve za dostavo tekočin z natančnimi raziskavami in razvojem ter strogim testiranjem. Vabljeni k posvetu ali naročilu:www.teffiko.com
