"Črpalka nam je spet zgorela motor!"
"Računi za elektriko za vodne črpalke so ta mesec smešno visoki. Ali smo izbrali napačno črpalko?"
"Po namestitvi nove črpalke stopnja pretoka preprosto ne more izpolniti konstrukcijske zahteve ..."
Te pogoste težave pri oskrbi z vodo, kemijskem inženiringu, HVAC in drugih področjih pogosto izvirajo iz napačnega branja ali ignoriranja osrednjega »navodila za uporabo« centrifugalne črpalke – krivulje delovanja. Ker je osnovna oprema, ki se pogosto uporablja v industriji, vsak 1-odstotni porast učinkovitosti acentrifugalna črpalkalahko pomeni letni prihranek več deset tisoč ali celo sto tisoč juanov pri operativnih stroških za obsežen projekt.
Ta članek vas bo naučil, kako razlagati krivulje črpalke, ne le, kako jih brati, ampak tudi, kako jih uporabiti za sprejemanje optimalnih odločitev o nabavi ter delovanju in vzdrževanju.

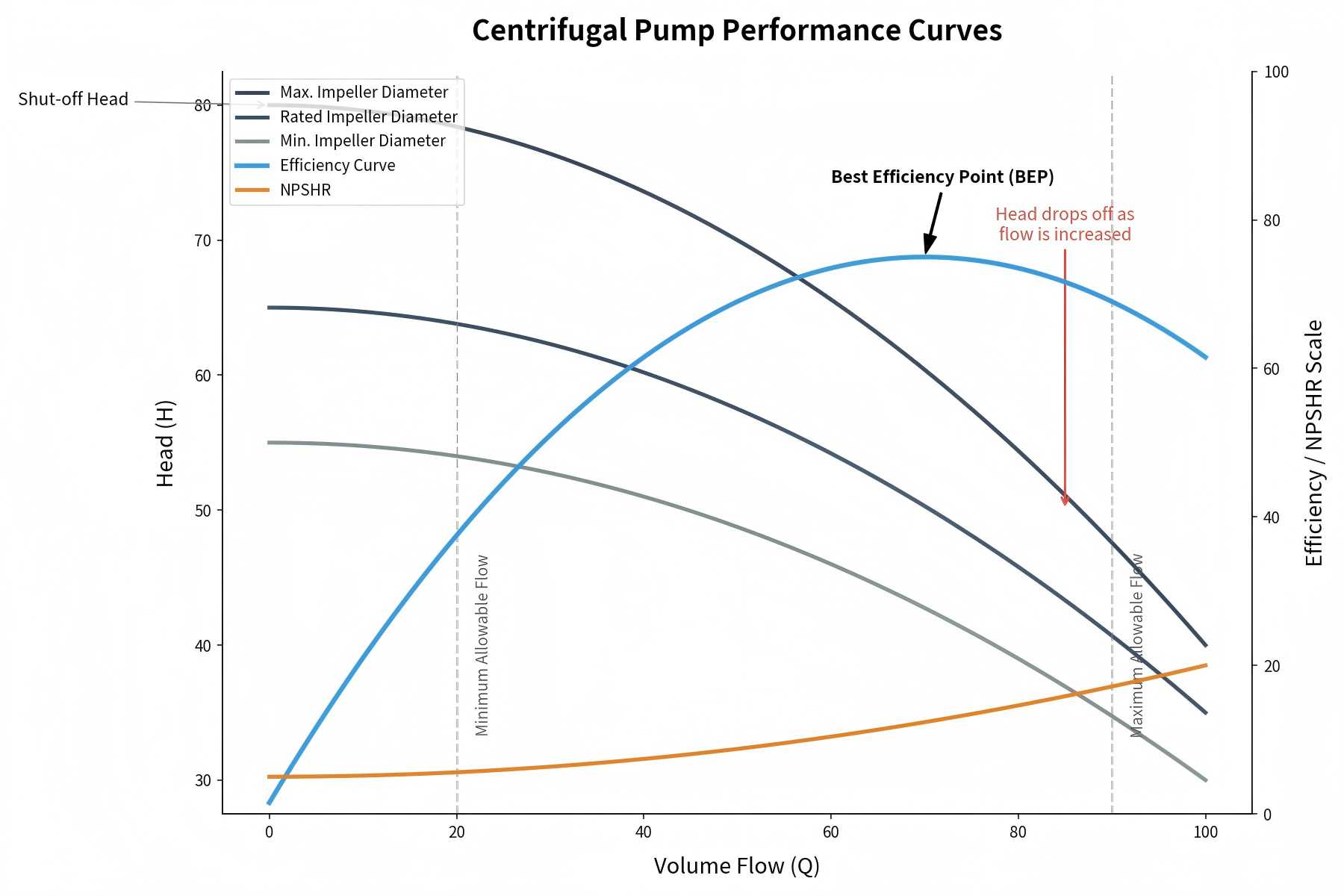

Krivulja višina-pretok (H-Q krivulja) je najosnovnejši del krivulje črpalke. Prikazuje razmerje med višino črpalke (višina, do katere lahko črpalka dvigne tekočino) in hitrostjo pretoka (volumen tekočine, ki jo črpalka dovaja na časovno enoto) pri konstantni hitrosti. Običajno je višina narisana na navpični osi (os Y), pretok pa na vodoravni osi (os X).
Iz krivulje H-Q lahko potegnemo ključni zaključek: ko pretok narašča, se višina postopoma zmanjšuje. To je zato, ker ko več tekočine prehaja skozi rotor in ohišje črpalke, se trenje tekočine in turbulenca znotraj črpalke povečata, kar povzroči zmanjšan tlačni tlak. Na primer, črpalka lahko ustvari 100 čevljev višine pri pretoku 50 galon na minuto (gpm), medtem ko se višina zmanjša na 80 čevljev, ko se pretok poveča na 75 gpm – to razmerje je jasno vidno na krivulji.
Krivulja moč-pretok (P-Q krivulja) prikazuje razmerje med porabo energije črpalke in pretokom pri konstantni hitrosti. Poraba energije (v konjskih močeh ali kilovatih) je prikazana na navpični osi, pretok pa na vodoravni osi.
Za razliko od krivulje H-Q kaže krivulja P-Q naraščajoč trend: poraba energije se povečuje z naraščanjem pretoka. To je zato, ker mora črpalka vložiti več truda, da dovaja več tekočine in premaga večje trenje in turbulenco. Razumevanje te krivulje je ključnega pomena za izbiro motorja črpalke – če je motor premajhen, se lahko preobremeni v pogojih visokega pretoka; če je predimenzioniran, bo povzročil potrato energije.
Krivulja učinkovitosti in pretoka (krivulja E-Q) odraža učinkovitost črpalke pri različnih stopnjah pretoka. Učinkovitost (izražena v odstotkih) je prikazana na navpični osi, pretok pa na vodoravni osi. Ta krivulja je ključna za zmanjšanje porabe energije, saj prikazuje pretok, pri katerem črpalka deluje z največjo učinkovitostjo.
Krivulja učinkovitosti je običajno "v obliki hriba": učinkovitost se dvigne do vrha, ko se stopnja pretoka povečuje, nato pa postopoma upada, ko stopnja pretoka še naprej narašča. Vrh te krivulje se imenuje točka najboljše učinkovitosti (BEP) – podrobno razloženo spodaj.
Pri branju krivulje črpalke ne gre samo za identifikacijo treh podkrivulj, ampak tudi za razumevanje ključnih podatkovnih točk, ki določajo delovanje črpalke. Spodaj so ključni elementi, na katere se je treba osredotočiti:
Točka najboljše učinkovitosti (BEP) je kombinacija stopnje pretoka in višine, pri kateri črpalka deluje z največjo učinkovitostjo, kar je tudi vrh krivulje E-Q in najbolj ekonomična točka delovanja črpalke. Pri izbiri črpalke dajte prednost modelom, kjer je zahtevana delovna točka (pretok + višina) sistema čim bližje BEP.
Delovanje črpalke daleč od BEP povzroči povečano porabo energije, pospešeno obrabo rotorja in motorja ter krajšo življenjsko dobo črpalke. Na primer, črpalka z BEP, ki ustreza 60 gpm, lahko doživi 20-30 % zmanjšanje učinkovitosti in prezgodnjo okvaro, če deluje pri 30 gpm (polovica pretoka BEP).
Območje delovanja (znano tudi kot območje zmogljivosti) se nanaša na pretok in interval višine, znotraj katerega lahko črpalka varno deluje brez poškodb rotorja, motorja ali drugih komponent. Ta razpon je opredeljen z minimalno/največjo hitrostjo pretoka in višino črpalke ter si ga je mogoče ogledati neposredno na krivulji H-Q.
Proizvajalci običajno priporočajo delovanje črpalke v območju 70–120 % BEP, da se zagotovi varno območje delovanja. Delovanje zunaj tega območja lahko povzroči kavitacijo, čezmerne vibracije, pregrevanje motorja in druge težave.
Zaporna višina je največja višina, ki jo lahko ustvari črpalka pri ničelnem pretoku (tj. ko je izpustni ventil zaprt), kar je presečišče H-Q krivulje in navpične osi (Y-os). Razumevanje zaporne višine je ključnega pomena za načrtovanje sistema – če statična višina sistema presega zaporno višino črpalke, črpalka ne bo mogla dovajati tekočine.
Največji pretok je največji pretok, ki ga lahko zagotovi črpalka pri ničelni višini (tj. brez pretočnega upora), ki je presečišče krivulje H-Q in vodoravne osi (X-os). Ta vrednost vam pomaga ugotoviti, ali lahko črpalka zadosti največji zahtevani pretok sistema.
Neto pozitivna sesalna višina (NPSH) je ključni parameter za preprečevanje kavitacije – uničujočega pojava, pri katerem se v tekočini zaradi nezadostnega sesalnega tlaka tvorijo mehurčki hlapov, ki poškodujejo komponente črpalke. NPSH je razlika med tlakom tekočine pri sesanju črpalke in parnim tlakom tekočine.
Večina krivulj črpalke vključuje krivuljo NPSH, ki prikazuje najmanjši NPSH, potreben za delovanje črpalke brez kavitacije pri različnih stopnjah pretoka. Da bi preprečili kavitacijo, mora biti razpoložljivi NPSH sistema večji od NPSH, ki ga zahteva črpalka.
Vse krivulje črpalke nimajo enake oblike – njihova oblika je odvisna od zasnove črpalke, različne oblike krivulj pa ustrezajo različnim scenarijem uporabe. Spodaj so tri najpogostejše oblike krivulje črpalke:
Strma krivulja pomeni, da lahko črpalka ustvari visok tlačni tlak pri nizkih pretokih. Ta vrsta krivulje je primerna za visokotlačne aplikacije, kot so dovodni sistemi kotlov, visokotlačno čiščenje ali industrijski procesi, kjer tekočina prehaja skozi tanke cevi ali sisteme z visokim uporom.
Ravna krivulja pomeni, da lahko črpalka zagotovi visok pretok pri nizkem tlačnem tlaku. Idealen je za aplikacije z velikim pretokom in nizkim uporom, kot so namakalni sistemi, hladilni stolpi ali komunalni vodovodni sistemi.
Hitro padajoča krivulja pomeni, da je črpalka nagnjena k kavitaciji pri nizkih pretokih. Takšne črpalke zahtevajo višji razpoložljivi NPSH za učinkovito delovanje in so primerne za aplikacije s stabilnimi pretoki in zadostnim sesalnim tlakom.
Če želite v celoti izkoristiti krivulje črpalke, upoštevajte te praktične nasvete – pomagali vam bodo izbrati pravo črpalko in optimizirati njeno delovanje:
Da bi izbrali pravocentrifugalna črpalka, najprej razjasnite sistemske zahteve, nato pa zahteve uskladite z zmogljivostjo črpalke z uporabo krivulje črpalke. Spodaj je vodnik po korakih:
Ko izberete pravo črpalko, lahko optimizirate njeno delovanje z uporabo krivulje črpalke, da zmanjšate stroške in podaljšate življenjsko dobo. Spodaj so glavne strategije:
