Kaj storiti, če je pretok vodoravne večstopenjske centrifugalne črpalke nezadosten?

V industrijskih in visokih vodovodnih sistemih,Teffiko horizontalne večstopenjske centrifugalne črpalkeso glavni vir energije. Vendar pa mnogi inženirji ugotovijo, da pretok črpalke postopoma "pade" po obdobju delovanja in ne doseže umerjenih parametrov.

Z združevanjem teoretičnih raziskav fluidnih strojev ter izkušenj z delovanjem in vzdrževanjem na prvi liniji bo ta članek temeljito rešil problem nezadostnega pretoka iz treh dimenzij: tesnosti, odpornosti sistema in zmogljivosti vira energije.

1. Nepravilna zasnova in izbira

Analiza vzroka:

• Neusklajenost med izbiro črpalke in dejanskimi delovnimi pogoji: Nazivni pretok in višina črpalke se ne ujemata natančno z dejanskimi sistemskimi zahtevami, na primer izbrana črpalka ima prenizek pretok ali nezadostno višino, da bi premagala upor sistema. To običajno izhaja iz odstopanj pri izračunu odpornosti sistema v začetni fazi načrtovanja ali nezmožnosti pravočasne prilagoditve izbire črpalke, ko se spremenijo dejanski delovni pogoji.
• Napake v zasnovi cevovodnega sistema: Dejavniki, kot so predolg sesalni cevovod, majhen premer cevi, prevelika kolena in velik upor ventila, bodo znatno povečali upor sistema, kar bo povzročilo odstopanje dejanske delovne točke črpalke od območja visokega izkoristka in tako povzročilo padec pretoka.

Diagnoza in rešitve:

• Preverite konstrukcijske parametre in krivulje delovanja: Natančno znova izračunajte zahteve glede višine sistema in pretoka ter jih natančno primerjajte s krivuljo delovanja črpalke, da zagotovite stabilno delovanje črpalke v območju z visokim izkoristkom. Če je potrebno, odločno razmislite o zamenjavi črpalke s tisto, ki je primernejša za trenutne delovne pogoje.
• Optimizirajte postavitev cevovodnega sistema: Izvedite celovit pregled in optimizacijo sesalnih in izpustnih cevovodov, zmanjšajte nepotrebna kolena in ventile ter zagotovite, da premer cevi izpolnjuje optimalne zahteve za transport tekočine, s čimer učinkovito zmanjšate upor cevovoda.

2. Težave z namestitvijo in zagonom: ključne točke za odpravljanje težav na kraju samem

Analiza vzroka:

• Puščanje zraka na sesalnem cevovodu in dnu ventila: To je pogost in ključni vzrok za nezadostno pretočnost. Slabo tesnjenje sesalnega cevovoda ali osnove ventila bo povzročilo neprekinjen vstop zraka v komoro črpalke, sprožilo kavitacijo in resno oslabilo sposobnost absorpcije vode in pretok črpalke. Nujno je treba pregledati sesalno cev in dno ventila, da zagotovite, da ne pride do uhajanja zraka.
• Zamašitev nožnega ventila ali sesalnega filtra: nožni ventil se ne odpre v celoti ali pa je sesalni filter močno zamašen z umazanijo (kot so usedline, vlakna itd.), kar bo povzročilo močno povečanje sesalne odpornosti in preprečilo, da bi črpalka črpala dovolj tekočine.
• Napačna smer vrtenja motorja: Nepravilno ožičenje motorja lahko povzroči, da se rotor črpalke vrti v obratni smeri. V tem primeru, čeprav črpalka deluje, le stežka ustvari učinkovit pretok ali pa je pretok izjemno nizek.
• Slaba poravnava med črpalko in motorjem: Slaba natančnost poravnave sklopke bo povzročila nenormalne vibracije črpalne enote, pospešila obrabo ležajev in tesnil ter tako vplivala na učinkovitost delovanja in stabilnost pretoka črpalke.

Diagnoza in rešitve:

• Opravite strog pregled tesnosti sesalnega cevovoda: Opravite strog test tesnosti sesalnega cevovoda in vseh priključnih točk ter pravočasno popravite mesta puščanja zraka. Prepričajte se, da so vsi priključki zanesljivo pritrjeni, zlasti povezava med sesalno cevjo in dnom ventila.
• Redno čistite nožni ventil in filter: Vzpostavite sistem za redno pregledovanje in čiščenje nožnega ventila in sesalnega filtra, da zagotovite, da sta vedno neovirana in preprečite kopičenje smeti.
• Potrdite pravilno smer vrtenja motorja: S premikanjem motorja natančno opazujte, ali je smer vrtenja črpalke skladna s smerjo, ki jo označuje puščica, jasno označena na ohišju črpalke. Če ugotovite neskladnost, takoj prilagodite ožičenje motorja.
• Izvedite natančno poravnavo kalibracije: uporabite profesionalna orodja za poravnavo (kot so laserski instrumenti za poravnavo) za izvedbo visoko natančne poravnave črpalke in motorja, kar bistveno zmanjša vibracije in obrabo komponent.

3. Nepravilno delovanje in optimizacija hitrosti vrtenja

Analiza vzroka:

• Neustrezno polnjenje črpalke: Če zrak v komori črpalke in sesalnem cevovodu ni popolnoma izčrpan pred zagonom, črpalka ne bo uspela normalno absorbirati vode ali pa bo pretok zelo nezadosten.
• Nezadostna hitrost vrtenja zaradi nizke sistemske napetosti: Nestabilna ali nenehno nizka napajalna napetost bo neposredno povzročila padec hitrosti vrtenja motorja, s čimer se znatno zmanjša zmogljivost črpalke (vključno s pretokom in višino). Nezadostna hitrost vrtenja je pomemben vzrok nezadostnega pretoka za horizontalne večstopenjske centrifugalne črpalke.
• Nezadostno odprtje izstopnega ventila: Če po zagonu črpalke izstopni ventil ni popolnoma odprt, bo pretok umetno omejen.
• Kavitacija: Hudi sesalni pogoji (kot so previsok sesalni dvig, velik upor sesalnega cevovoda, previsoka temperatura tekočine) povzročijo, da je tlak na vstopu v črpalko nižji od tlaka uparjanja tekočine, kar povzroči veliko število mehurčkov in sproži kavitacijo. Kavitacija bo povzročila močan padec pretoka, ki ga spremlja nenormalen hrup in močne vibracije.

Diagnoza in rešitve:

• Izvedite temeljito odvajanje zraka in polnjenje črpalke: Pred vsakim zagonom se prepričajte, da sta komora črpalke in sesalni cevovod popolnoma napolnjena s tekočino in da je ves preostali zrak temeljito izpuščen.
• Preglejte in stabilizirajte napajalno napetost: redno preverjajte napajalno napetost, da zagotovite, da je stabilna in izpolnjuje zahteve nazivne napetosti motorja. Če je potrebno, razmislite o namestitvi stabilizatorja napetosti, da učinkovito povečate hitrost vrtenja večstopenjske črpalke.
• Preverite odprtino izstopnega ventila: Potrdite, da je izstopni ventil popolnoma odprt, in ga nastavite na optimalno delovno odprtino glede na dejanske zahteve procesa.
• Izboljšajte sesalne pogoje in globino vstopa vode: Povečanje globine vstopa vode vodoravne večstopenjske centrifugalne črpalke lahko učinkovito poveča sesalni tlak črpalke in tako reši problem pretoka, ki ga povzroča nezadosten vodni tlak. Hkrati je treba čim bolj zmanjšati sesalno višino, zmanjšati upor sesalnega cevovoda in se izogibati transportu pregrete tekočine. Po potrebi razmislite o namestitvi črpalke za dvig tlaka ali optimizaciji zasnove sesalnega cevovoda.

4. Nepravilno vzdrževanje in obraba komponent: pravočasna zamenjava obrabljivih delov

Analiza vzroka:

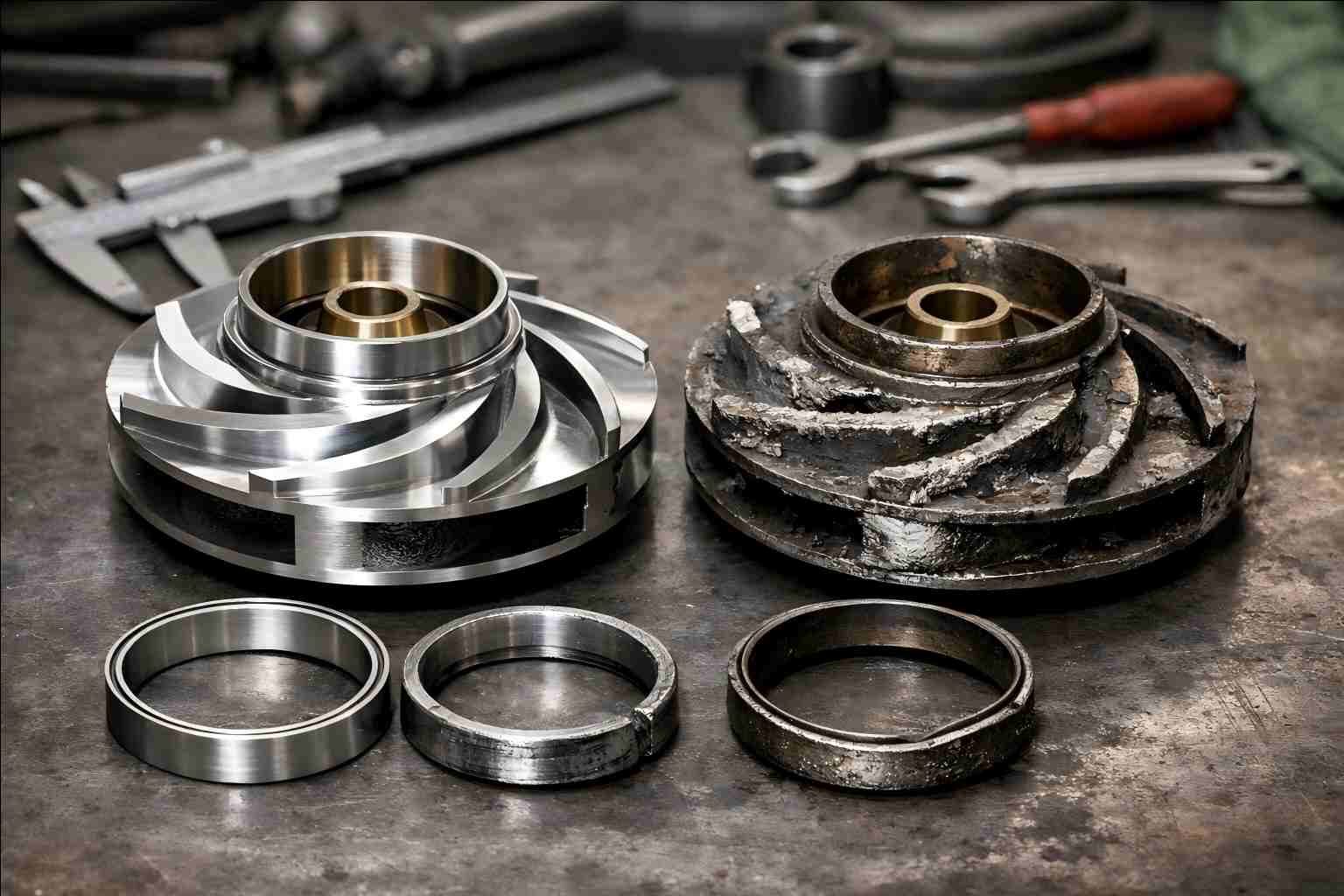

• Obraba ali poškodba tekača: Med dolgotrajnim delovanjem se lahko tekač poškoduje zaradi korozije, obrabe ali zagozdenja z drobirjem, pretočni kanal rotorja pa se lahko deformira, kar resno vpliva na delovno zmogljivost črpalke in vodi do znatnega padca pretoka.
• Notranje puščanje zaradi obrabe tesnilnega obroča: vrzel med tesnilnim obročem in rotorjem se povečuje s časom uporabe, kar vodi do povečanja povratnega toka tekočine znotraj črpalke, močnega zmanjšanja volumetrične učinkovitosti in s tem zmanjšanja efektivne stopnje pretoka.
• Obraba ležaja: Obraba ležaja bo povečala trenje med rotorjem in statorjem, zmanjšala mehansko učinkovitost črpalke in lahko celo povzroči tresenje in puščanje tesnila gredi, kar posredno vpliva na pretok.
• Puščanje tesnil ali mehanskih tesnil: Obraba ali nepravilna namestitev tesnil (kot so tesnila ali mehanska tesnila) bo povzročila uhajanje tekočine, kar ne vpliva samo na normalno delovanje črpalke, ampak lahko vodi tudi do nezadostnega pretoka.

Diagnoza in rešitve:

• Redno pregledujte in menjajte tekač: Vzpostavite sistem za redno preverjanje stanja tekača, pravočasno očistite ostanke in popravite ali zamenjajte obrabljene in poškodovane tekače. Pri črpalkah, ki so bile v uporabi dlje časa, je treba pravočasno zamenjati obrabljene rotorje.
• Zamenjajte tesnilni obroč pravočasno: Redno pregledujte režo tesnilnega obroča in ga zamenjajte z novim takoj, ko odkrijete preveliko režo, da zagotovite, da je reža znotraj dovoljenega območja konstrukcije in ohranite volumetrično učinkovitost črpalke. Delovanje nekaterih tesnilnih obročev se po dolgotrajni uporabi zmanjša, zato jih moramo pravočasno zamenjati.
• Preglejte in zamenjajte ležaje: Redno preverjajte stanje mazanja in stopnjo obrabe ležajev ter pravočasno zamenjajte poškodovane ležaje, da zagotovite nemoteno in učinkovito delovanje črpalke.
• Preglejte in zamenjajte tesnila: Redno preverjajte obrabo in puščanje tesnil ali mehanskih tesnil in jih po potrebi prilagodite ali zamenjajte, da preprečite, da bi uhajanje tekočine vplivalo na delovanje črpalke.

Zaključek

Reševanje problema nezadostnega pretoka horizontalne večstopenjske centrifugalne črpalke ni težko; ključno je natančno določiti glavni vzrok. Zapomnite si naš mnemonik: "Preprečite uhajanje zraka in preverite nožni ventil, očistite smeti in odmašite cevovode, stabilizirajte napetost, da zagotovite hitrost vrtenja, pravočasno zamenjajte dele, da preprečite obrabo".

S povečanjem globine vstopa vode za dvig vodnega tlaka, zagotavljanjem stabilne napetosti za vzdrževanje visoke vrtilne hitrosti in odločno zamenjavo starajočih se tesnilnih obročev in tekačev lahko ne le hitro obnovite nazivni pretok črpalke, temveč tudi podaljšate življenjsko dobo opreme in zmanjšate porabo energije pri delovanju.
