Najboljše prakse za namestitev temeljev centrifugalne črpalke: šest kritičnih smernic za temeljne vijake in fugiranje

V sektorju industrijskih tekočin,TeffikoInženirji poudarjajo glavno načelo: "Stabilnost črpalke je enakovredno določena z njeno zasnovo in temeljem." Natančnost namestitve temeljnih vijakov neposredno narekuje lastno frekvenco in ravni vibracij centrifugalne črpalke med delovanjem.

Spodaj je šest kritičnih tehničnih zahtev za luknje za temeljne vijake in postopke fugiranja, ki jih je povzela tehnična ekipa Teffiko za gradbeno referenco.

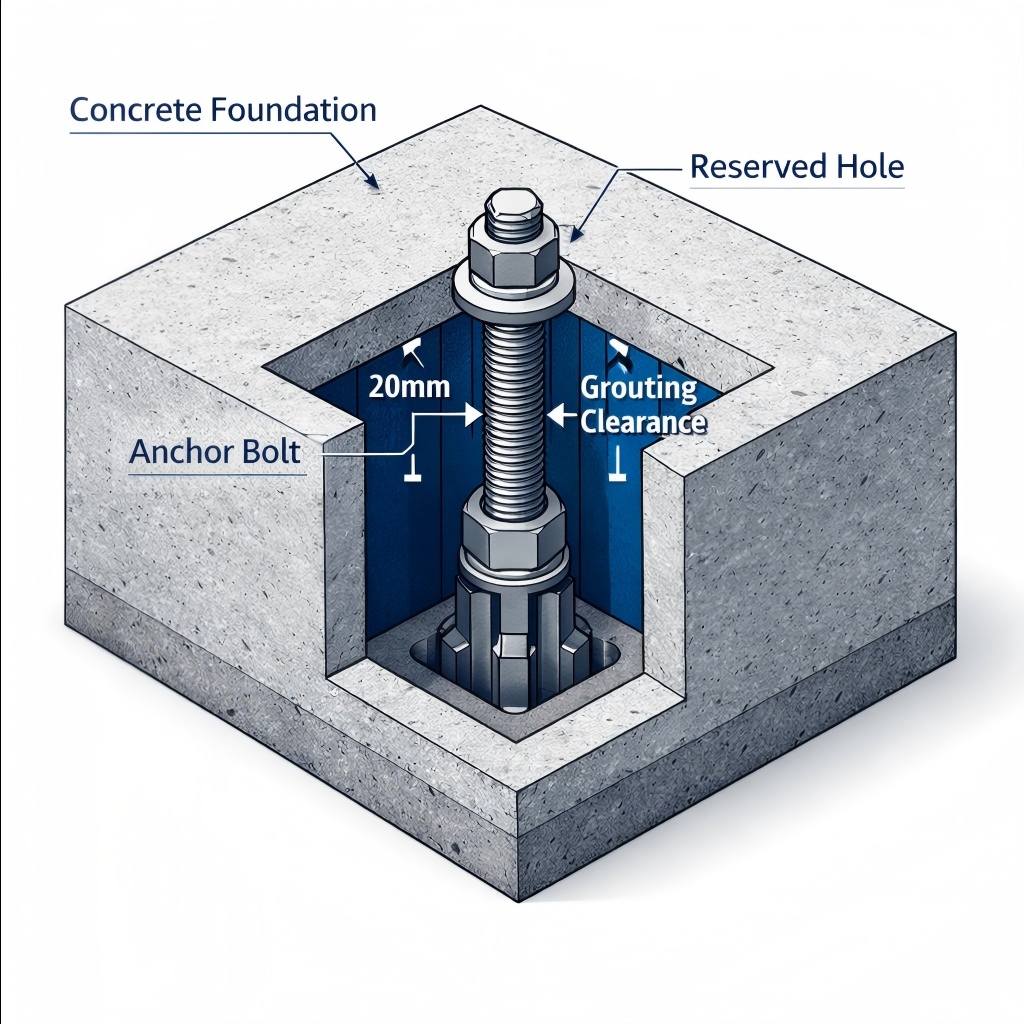

1. Natančno pozicioniranje: dimenzijska natančnost in raven

Natančnost je temelj stabilnosti. Pred fugiranjem je obvezno strogo preverjanje glede na tehnične specifikacije proizvajalca črpalke.

• Dimenzijska doslednost: Razmik in premer temeljnih vijakov se morata strogo ujemati z dimenzijami podnožja črpalke ali enote. Že manjša odstopanja lahko povzročijo prisilno montažo, kar povzroči začetno obremenitev na gredi črpalke.
• Zahteva glede ravnosti: Odstopanje od ravnine temeljne površine mora biti nadzorovano znotraj 0,5 mm na meter (ali kot je določil proizvajalec opreme).
• Tehnični vpogled: Preseganje te tolerance povzroči torzijsko deformacijo ohišja črpalke pri pritrditvi. To ogrozi prileganje čelne strani mehanskega tesnila, kar povzroči puščanje in čezmerne vibracije – glavni vzrok za nepojasnjene okvare tesnila.

2. Tehnika utrjevanja: Preprečevanje nagibanja in premika

Pravilna konsolidacija betona okoli temeljnih vijakov je ključnega pomena za strukturno celovitost.

• Preprečite nagibanje: Vibratorji se nikoli ne smejo neposredno dotikati ali izvajati bočnega pritiska na temeljne vijake. Neposreden stik lahko povzroči nagibanje vijakov. Nagnjen vijak povzroči nenavpično porazdelitev obremenitve, kar ustvarja točke koncentracije strižne napetosti na vmesniku matice.
• Odpravite premike: med gradnjo je treba izvesti ukrepe za varno pritrjevanje, da zagotovite, da vsi vgrajeni deli (vijaki in tulci) med postopkom vlivanja ostanejo nepremični brez premikov.

3. Nadzor časa: 75-odstotni prag trdnosti in sekundarno fugiranje

Časovni razpored je pogosto najbolj zanemarjen dejavnik pri hitrih načrtih gradnje.

• Prag trdnosti: Primarni temeljni beton mora doseči vsaj 75 % svoje projektirane tlačne trdnosti, preden se črpalna enota izravna, poravna in pritrdi. Prezgodnja obremenitev tvega neenakomerno posedanje temeljev.
• Zaporedje postopka: Sekundarno fugiranje se sme izvesti šele, ko je oprema natančno poravnana in trajno pritrjena.
• Optimalna debelina: Debelina sekundarne fugirne plasti mora biti strogo med 30 mm in 70 mm.
• Tehnična analiza: Plasti tanjše od 30 mm nimajo dovolj mase za učinkovit prenos obremenitev in so nagnjene k pokanju. Plasti, debelejše od 70 mm, povzročajo čezmerno napetost pri krčenju, kar vodi do notranjih razpok. Razpon 30–70 mm je preverjeno "varnostno območje" za prenos obremenitve.

4. Priprava vmesnika: Čistoča in nadzor vlage

Vez med obstoječim in novim betonom je kritična šibka točka, ki zahteva dvojno zaščito.

• Standard čiščenja: Površino, določeno za sekundarno fugiranje, je treba temeljito oprati, da se odstranijo vsa olja, prah, mleko in prosti delci.
• Stanje vlage: Podlaga mora biti nasičena površinsko suha (SSD) – popolnoma namočena, vendar brez stoječe vode – pred fugiranjem. To preprečuje, da bi stari beton absorbiral vlago iz nove fugirne mase, kar bi ogrozilo trdnost vezi.
• Previdnostni ukrep pri nizkih temperaturah: Če temperatura okolice pade pod 0°C, je treba sprejeti takojšnje ukrepe proti zmrzovanju, da se prepreči zmrzovanje na vmesniku, ki uniči zmožnost lepljenja.

5. Izbira materiala: Beton z drobnimi agregati visoke trdnosti

Za visoko natančno opremo, kot so večstopenjske centrifugalne črpalke, je specifikacija materiala najpomembnejša.

• Specifikacija agregata: Beton iz drobnega drobljenega kamna je prednosten, da se zagotovi, da fugirna masa v celoti zapolni ozke luknje za vijake in osnovne reže brez praznin.
• Hierarhija trdnosti: Stopnja tlačne trdnosti injektnega materiala mora biti za eno stopnjo višja od stopnje primarnega temeljnega betona.
• Inženirsko načelo: Koncept "močna lupina, šibko jedro" tukaj ni veljaven. Montažna plast mora biti močnejša od podlage, da učinkovito razprši dinamične obremenitve, ki nastanejo med delovanjem črpalke, in prepreči poškodbe samega temelja zaradi napetosti.

6. Okolje utrjevanja: Toplotna zaščita Pod 5°C

Utrjevanje je zadnji in najbolj odločilen korak za dolgotrajno obstojnost.

• Kritični temperaturni prag: Ko temperatura okolja pade pod 5 °C, se reakcija hidratacije cementa znatno upočasni, kar zmanjša razvoj trdnosti.
• Obvezni ukrepi: V celotnem obdobju utrjevanja sekundarne fugirne plasti je treba izvajati stroge ukrepe toplotne izolacije ali ogrevanja.
• Opozorilo o tveganju: Nepravilno strjevanje pri nizkih temperaturah lahko povzroči, da plast injekcijske mase ne doseže načrtovane trdnosti, kar ustvarja latentno tveganje strukturne okvare med delovanjem črpalke.

Zaključek

Pregovor »Podrobnosti določajo uspeh ali neuspeh« je še posebej pomemben vcentrifugalna črpalkanamestitev. Od dimenzijske natančnosti rezerviranih lukenj do strogih protokolov sekundarnega fugiranja in milimetrske natančnosti vijakov je vsak korak medsebojno povezan.Teffikospoštuje te stroge standarde za nadzor vsake podrobnosti, s čimer zagotavlja stabilno in zanesljivo delovanje črpalne opreme s strokovno izvedbo in zagotavljanjem kakovosti.
