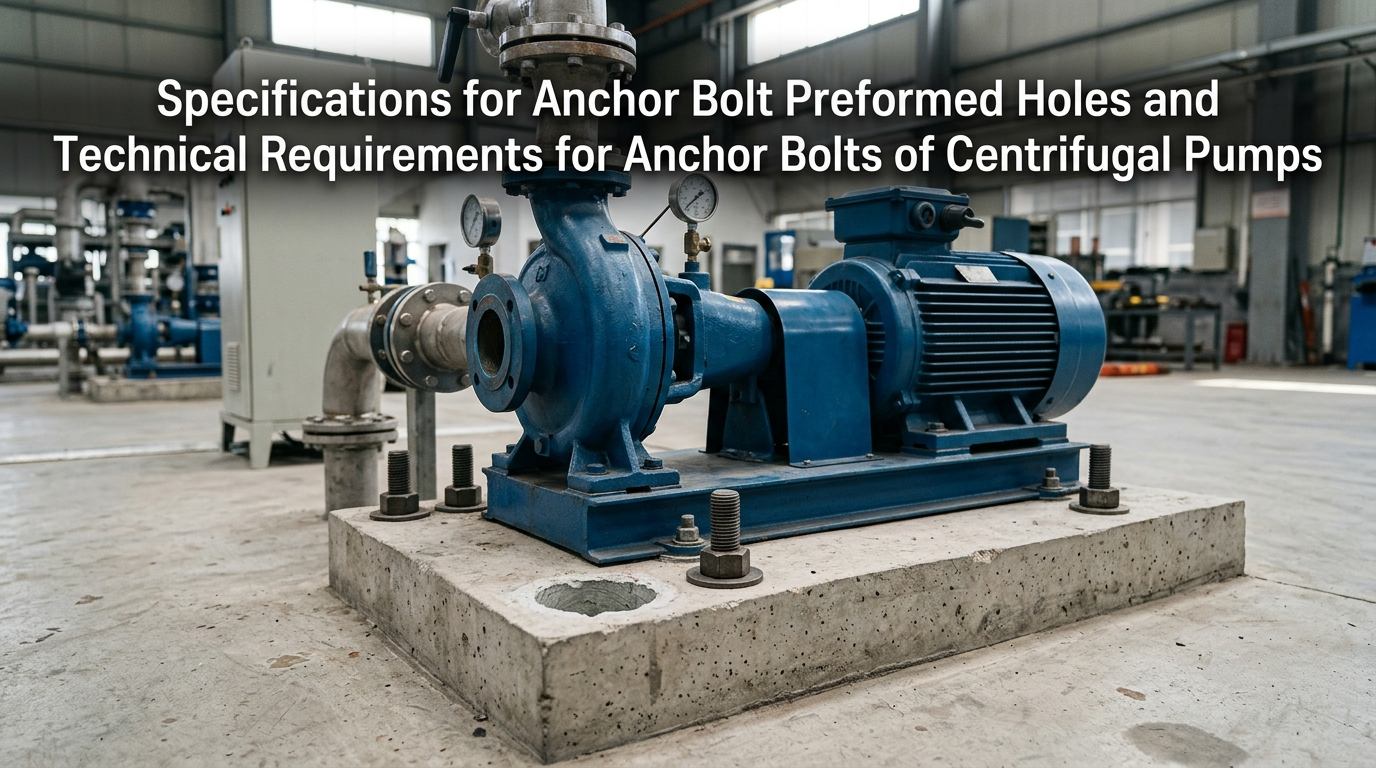

Centrifugalne črpalkeso osnovna oprema, ki se uporablja na industrijskih in komunalnih področjih in povzročajo močne vibracije med delovanjem. Temelj opreme, predhodno oblikovane luknje za sidra in sidrni vijaki predstavljajo ključna skrita dela, ki zagotavljajo stabilnost enote. Številne napake na kraju samem, kot so odstopanje telesa črpalke, resonanca, pregrevanje ležaja in zlom vijaka, so običajno posledica nestandardne konstrukcije predhodno oblikovanih lukenj ali podstandardne vgradnje vijakov. Ta dokument podrobneje opisuje ključne smernice za izdelavo predhodno oblikovanih sidrnih lukenj in namestitev sidrnih vijakov za centrifugalne črpalke.
Predoblikovane sidrne luknje za centrifugalne črpalke so posebej zasnovane za sekundarno fugiranje sidrnih vijakov. Velikost, oblika, navpičnost in čistost predoblikovanih lukenj neposredno določajo trdnost sidranja vijakov, natančnost niveliranja opreme in splošno stabilnost temeljev. Kot osnovni postopek za konstrukcijo temeljev črpalke je treba delo izvajati v strogem skladu z industrijskimi standardi.
Dimenzije predhodno oblikovanih lukenj morajo biti v ravnovesju med zadostno kompaktnostjo injektiranja in strukturno trdnostjo betonskih temeljev. Premajhne luknje bodo povzročile nepopolno injektiranje, prevelike luknje pa bodo oslabile nosilnost temeljev. Splošni standardizirani konstrukcijski parametri so določeni na naslednji način:

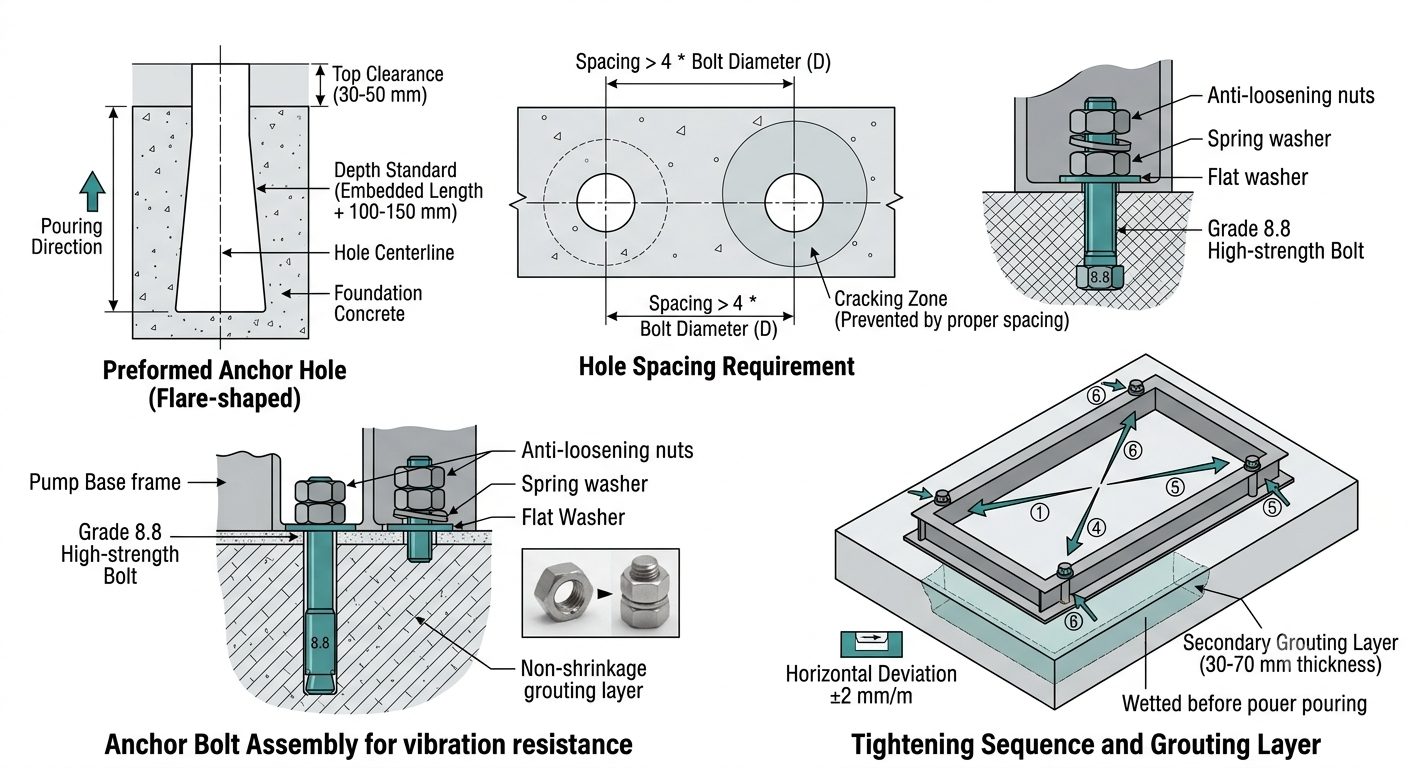

Razdalja med sornikom in steno luknje:Med vsakim vijakom in steno predoblikovane luknje mora biti enostranska razdalja 30–50 mm, da se zagotovi dovolj prostora za fugirni material, ki se ne krči, da se zagotovi popolno ovijanje in sidranje vijakov.
Standard globine predoblikovanih lukenj:Skupna globina vsake predoblikovane izvrtine mora biti 100–150 mm večja od dejanske vgrajene dolžine sidrnega vijaka, kar temeljito preprečuje votline na dnu izvrtine in nepopolno injektiranje ter zagotavlja trdnost sidranja na dnu.
Zahtevana razdalja med luknjami:Razmik med središčema med dvema sosednjima predhodno oblikovanima sidrnima luknjama ne sme biti manjši od 4-kratnega premera sidrnega vijaka, kar učinkovito preprečuje razpoke in delno lomljenje temelja po vlivanju betona in fugiranju.
Optimalna oblika luknje:Pri gradnji je prednostna razširjena luknja z ozkim vrhom in širokim dnom. V primerjavi z ravnimi luknjami ta struktura močno izboljša odpornost vijakov na izvlek in preprečuje zrahljanje in premikanje vijakov zaradi dolgotrajnih vibracij opreme.
Pred vlivanjem temeljnega betona je treba za oblikovanje pritrditi PVC opažne cevi visoke trdnosti, jeklene kalupe po meri ali lesene kalupe, da se zagotovijo točni položaji lukenj in pravilne oblike lukenj. Odstranjevanje iz kalupa je treba izvesti takoj po začetnem strjevanju betona, da se preprečijo poškodbe in odkrušenje sten lukenj, ki jih povzroči odstranjevanje iz kalupa po popolnem strjevanju.
Pred fugiranjem je treba vse ostanke, mleko, prah in nabrano vodo v luknjah temeljito očistiti. Za celovito čiščenje je priporočljiv zrak pod visokim pritiskom, da se zagotovi trdna vezava med fugirno maso in prvotno betonsko podlago brez vmesnih slojev ali votlih površin.
Izvajati je treba strog nadzor nad odstopanjem položaja luknje. V primeru zamaknjenih lukenj, premajhnih odprtin ali deformiranih oblik lukenj je treba za popravek uporabiti ročno dleto in povrtavanje. Rezanje ali krajšanje sidrnih vijakov je strogo prepovedano, saj lahko zmanjša trdnost vijakov in povzroči nezadostno dolžino sidranja.
Vertikalnost predhodno oblikovanih lukenj mora biti zagotovljena z odstopanjem naklona sten luknje največ 1,5°. Nagnjena namestitev vijakov bo povzročila neenakomerno porazdelitev napetosti, kar bo povzročilo koncentracijo napetosti med delovanjem in nadalje povzročilo zlom navoja vijaka, zdrs navoja in pokanje osnovnega okvirja.
Kot osrednje nosilne komponente, ki povezujejo osnovni okvir centrifugalnih črpalk in betonske temelje, sidrni vijaki opravljajo funkcije pritrditve opreme, izravnave, zmanjšanja vibracij in odpornosti proti premikanju. Jasni industrijski standardi veljajo za izbiro materiala, stopnjo trdnosti, vgrajeno dolžino, postopek namestitve, fugiranje in strjevanje, zaščito proti popuščanju in koroziji sidrnih vijakov. Navadni vijaki se nikoli ne smejo uporabljati kot nadomestki.
Materiale je treba izbrati različno glede na delovne pogoje, transportne medije in tonažo centrifugalnih črpalk, da se odpravijo morebitna varnostna tveganja, ki izhajajo iz nepravilne izbire:
Navadne centrifugalne črpalke za čisto vodo (civilna uporaba in običajna industrijska oskrba z vodo):Sprejeti je treba sidrne vijake iz ogljikovega jekla Q235 s stopnjo trdnosti, ki ni nižja od stopnje 4,8. Zagotavljajo stabilno delovanje z visoko stroškovno učinkovitostjo in izpolnjujejo zahteve za konvencionalno zmanjšanje vibracij in pritrditev.
Centrifugalne črpalke za kanalizacijo, kemikalije in korozivne medije:Za medije, ki vsebujejo kisline, alkalije, nečistoče in jedke komponente, je treba uporabiti sidrne vijake iz nerjavečega jekla 304 ali 316, da učinkovito preprečite rjo in korozijo ter preprečite okvare vijakov, kot je zlom rje in odpadanje.
Velike visokotlačne in visokopretočne centrifugalne črpalke za težka dela:Za opremo z veliko obremenitvijo in visoko frekvenco tresljajev so potrebni sidrni vijaki z visoko trdnostjo stopnje 8.8 ali višje. Imajo vrhunsko natezno odpornost, odpornost proti utrujenosti in odpornost proti deformacijam ter so uporabni pri dolgotrajnem neprekinjenem delovanju z visoko obremenitvijo.
Zahteve za ujemajoče se dodatke:Vsak komplet sidrnih vijakov mora biti opremljen s ploščatimi podložkami, vzmetnimi podložkami in dvojnimi maticami kot standardnim dodatkom. Popolna kombinacija dodatkov uresničuje dvojno delovanje proti zrahljanju za prilagajanje nenehnim tresljajem vodnih črpalk.
Vgrajena dolžina neposredno določa nosilnost vijakov pri izvleku in je ključni indeks za preprečevanje izvleka in popuščanja vijakov. Standardna razmerja vgrajenih dolžin za različne tipe črpalk so navedena na naslednji način:
Lahke navpične centrifugalne črpalke: vgrajena dolžina ne sme biti manjša od 15-kratnega premera vijaka, da se izpolnijo zahteve glede lahke pritrditve majhne opreme.
Običajne horizontalne industrijske centrifugalne črpalke: vgrajena dolžina mora biti 20- do 25-krat večji od premera vijaka, da se prilagodi obremenitvi rednega industrijskega delovanja.
Visokotlačne in visokotlačne centrifugalne črpalke za velike obremenitve: vgrajena dolžina ne sme biti krajša od 30-kratnega premera vijaka, da se poveča nosilnost sidranja in se upre močnim udarcem vibracij.
Nezadostna vgrajena dolžina bo povzročila neustrezno natezno nosilnost, vijaki pa so nagnjeni k popuščanju in izvleku pod dolgotrajnimi vibracijami. Predolga vgrajena dolžina lahko posega v jeklene palice temeljev, kar povzroči gradbene odpadke in poslabša strukturno celovitost temeljev.
Po namestitvi morajo biti sidrni vijaki navpični in začasno pritrjeni s posebnimi nosilci, da se prepreči naklon in zamik ter zagotovi enakomerna porazdelitev napetosti pri nadaljnjem delovanju. Medtem je treba namestitvene mere sidrnih vijakov strogo preveriti glede na dimenzije centrifugalnih črpalk in vodoravnih črpalnih enot, da se zagotovi popolno ujemanje med položaji lukenj, razmikom med vijaki in pritrdilnimi luknjami na osnovnem okvirju opreme. Horizontalno odstopanje temeljne površine je treba nadzorovati v območju ±2 mm/m, da se zagotovi natančna referenca za izravnavo opreme.
Za fugiranje je treba enotno uporabiti poseben material za fugiranje, ki se ne krči. Za večstopenjske centrifugalne črpalke je prednosten fini agregatni beton visoke trdnosti. Navadna cementna malta je strogo prepovedana. Običajna malta se po strjevanju nagiba k krčenju in razpokanju, pri čemer nastajajo vrzeli in votla območja, ki ne morejo zagotoviti skupne napetosti med vijaki in temeljem. Stopnja trdnosti betona, ki se uporablja za injektiranje večstopenjskih črpalk, mora biti za eno stopnjo višja od stopnje trdnosti prvotnega temeljnega betona, da se izboljša trdnost sidranja pod velikimi obremenitvami.
Med zbijanjem betona in fugirnega materiala v predhodno oblikovanih luknjah mora biti delovanje nežno in enakomerno. Nagibanje sidrnih vijakov in premikanje ohišij črpalk in črpalnih enot je strogo prepovedano, da preprečite razveljavitev predhodnega pozicioniranja in niveliranja ter odpravite skrito nevarnost ekscentrične napetosti na vijakih.
Gradnja mora strogo upoštevati načelo skladnosti trdnosti. Izravnavanje, poravnava in pritrditev teles črpalk in črpalnih agregatov se lahko izvede šele, ko trdnost temeljnega betona doseže več kot 75 % projektirane trdnosti. Sekundarno injektiranje izvedemo ob natančnem pozicioniranju. Višina sekundarnega fugirnega sloja mora biti nadzorovana v območju 30–70 mm z enakomerno debelino in ravno celotno površino.
Pred sekundarnim injektiranjem je treba kontaktno površino temelja temeljito obdelati: površinski prah in umazanijo sprati s čisto vodo in popolnoma namočiti osnovno površino, da zagotovimo tesno vez med novim in starim betonom ter fugirno plastjo brez vmesnih slojev. Temperatura okolja pri gradnji mora biti strogo nadzorovana. Posebne ukrepe proti zmrzovanju je treba izvesti, ko je temperatura okolice pod 0 °C, da preprečimo poškodbe zaradi zmrzali in izgubo trdnosti fugirne plasti.
Fugirni material je treba stisniti s slojevitim vibriranjem, da se odvaja notranji zrak. Nega se izvede takoj po fugiranju. Če je temperatura okolja pod 5 ℃, je treba med postopkom strjevanja uporabiti toplotno izolacijo in zaščito proti zmrzovanju, da preprečimo razpoke, brušenje in podstandardno trdnost, ki jo povzročijo poškodbe zaradi zmrzali pri nizkih temperaturah. V normalnih delovnih pogojih mora biti injektirana konstrukcija sušena najmanj 72 ur pred končnim zategovanjem opreme.
Upoštevati je treba načelo "najprej poravnajte, nato zategnite". Horizontalno odstopanje osnovnega okvirja črpalke je treba nadzorovati znotraj 0,05 mm/m. Matice se zategnejo simetrično v diagonalnih smereh v več prehodih. Enkratno polno zategovanje in enostransko prisilno zategovanje je prepovedano, kar lahko povzroči deformacijo osnovnega okvirja črpalke, odstopanje od natančnosti niveliranja opreme in poškodbe vijakov zaradi obremenitve.
Črpalke na prostem, vlažne delavnice in delovni pogoji za pripravo vode: Po sprejemu namestitve vijakov je treba na vijake enakomerno nanesti barvo proti rjavenju. Vodotesen in protikorozijski trak lahko ovijete okoli ključnih delov, da izolirate vlago in upočasnite korozijo.
Delovni pogoji z visokofrekvenčnimi vibracijami in neprekinjenim delovanjem: Sprejeti je treba dvojno strukturo proti popuščanju, ki združuje dvojne matice in vzmetne podložke. Za težke delovne pogoje se lahko nanese posebno lepilo za zaklepanje navojev, ki popolnoma prepreči odvijanje matice zaradi vibracij.
Mehanizem rednega pregleda: Pregled ponovnega zategovanja je treba opraviti vsake 3 mesece v običajnih suhih delovnih pogojih. Za delovne pogoje z visoko temperaturo, visoko vlažnostjo, močno korozijo in intenzivnimi vibracijami je treba izvesti posebne mesečne preglede, da se pravočasno odpravijo skrite nevarnosti razrahljanja in korozije.
Manjša nestandardna konstrukcija sidrnih sistemov centrifugalnih črpalk se bo v kasnejši fazi razvila v napake opreme. Pogoste napake na kraju samem in ustrezne nevarnosti so navedene takole:
Premajhne predoblikovane luknje in nezadostna razdalja:Fugirni material ne more popolnoma zaviti vijakov, kar ima za posledico neustrezno nosilno površino za sidranje. Oprema se bo med delovanjem tresla, premikala in odstopala.
Podstandardna globina vgradnje sidrnih vijakov:Nezadostna natezna nosilnost bo povzročila popuščanje in dviganje vijakov pod dolgotrajnimi vibracijami, izravnavo koaksialnosti telesa črpalke in poslabšanje obrabe ležajev in rotorjev.
Poenostavljena konfiguracija dodatne opreme s samo eno matico in brez vzmetne podložke:Takšna konfiguracija ne more vzdržati nenehnih vibracij, matice pa so nagnjene k samodejnemu popuščanju, kar je glavni vzrok za resonanco enote in nestabilnost opreme.
Fugiranje z navadno malto in premalo časa sušenja:Malta se bo skrčila, razpokala in razvila notranje votle površine, kar bo poškodovalo celotno celovitost temeljev. Med dolgotrajnim delovanjem se bo oprema verjetno popolnoma premaknila.
Nagnjena namestitev vijakov in enostransko privijanje:Na vijakih bo prišlo do neenakomerne napetosti in močne koncentracije napetosti, kar bo po dolgotrajnem delovanju povzročilo zlom vijaka in pokanje ter poškodbo osnovnega okvirja črpalke.
Strogi prevzem se izvede po zaključku gradnje sidra in sekundarnega injektiranja, oprema pa se lahko zažene šele po opravljenem prevzemu. Sprejetje zajema več vidikov, vključno z natančnostjo osnovne površine, gradbeno tehnologijo, materialnimi standardi, nizkotemperaturno konstrukcijo in preskusnim delovanjem opreme.
Sprejem je razdeljen na tri glavne kategorije: pregled videza, pregled komponent in pregled poskusnega delovanja.
Sprejemanje točnosti osnovne površine:Horizontalno odstopanje temeljne površine namestitve opreme je treba nadzorovati v območju ±2 mm/m. Fugiranje v predhodno oblikovanih luknjah mora biti gosto in polno brez votlih površin, razpok ali razpok. Beton okoli lukenj mora biti raven, nepoškodovan in brez poškodb in napak.
Sprejemanje komponent vijakov:Navpični odmik vijakov ne sme biti večji od 2 mm/m brez naklona ali premika. Vsi dodatki morajo biti popolni in nepoškodovani, navoji vijakov pa ne smejo drseti, biti korozirani in deformirani. Specifikacija in material vijakov morata ustrezati konstrukcijskim zahtevam in biti združljiva s tipom črpalke.
Tehnologija fugiranja in sprejem materiala:Za injektiranje večstopenjskih centrifugalnih črpalk je treba uporabiti drobni agregatni beton z eno stopnjo višje trdnosti, za običajne tipe črpalk pa poseben material za injektiranje, ki se ne krči. Sekundarna fugirna plast mora biti enakomerne debeline od 30 mm do 70 mm. Podlago je treba pred gradnjo temeljito sprati in navlažiti, v nizkotemperaturnih okoljih pa v celoti izvesti ukrepe proti zmrzovanju in toplotno izolacijo.
Sprejem poskusnega obratovanja:Ko oprema neprekinjeno deluje pod polno obremenitvijo več kot 2 uri, ne sme priti do popuščanja sidrnih matic, premika osnovnega okvirja, nenormalne resonance ali nenormalnih vibracij in hrupa enote, vsi parametri delovanja opreme pa morajo ostati stabilni.
Sprejem dokumentov:Popolne evidence, vključno s specifikacijami vijakov, certifikati o materialih, stopnjami trdnosti materialov za injektiranje, temperaturo gradnje, zapisi o strjevanju in podatki o procesu zategovanja, se hranijo za naknadno vzdrževanje, inšpekcijo in obnovo.
Izdelava predhodno oblikovanih sidrnih lukenj in namestitev sidrnih vijakov za centrifugalne črpalke so kritična skrita dela, ki določajo stabilnost črpalnih enot. Celoten postopek gradnje, vključno s kontrolo dimenzij, fugiranjem in zategovanjem, se izvede v strogem skladu z ustreznimi standardi, da se prepreči napake pri gradnji.
