Na področju prevoza industrijske tekočine izbira centrifugalnih črpalk neposredno vpliva na učinkovitost sistema in operativno stabilnost. OH1 in OH2, kot običajna strukturna vrsta centrifugalnih črpalk, čeprav obe pripadata kategoriji horizontalnih enostopenjskih centrifugalnih črpalk, imata pomembne razlike v konceptih oblikovanja in praktičnih aplikacijah. Sledi analiza iz štirih dimenzij: konstrukcijska zasnova, parametri zmogljivosti, veljavni scenariji in stroški vzdrževanja.

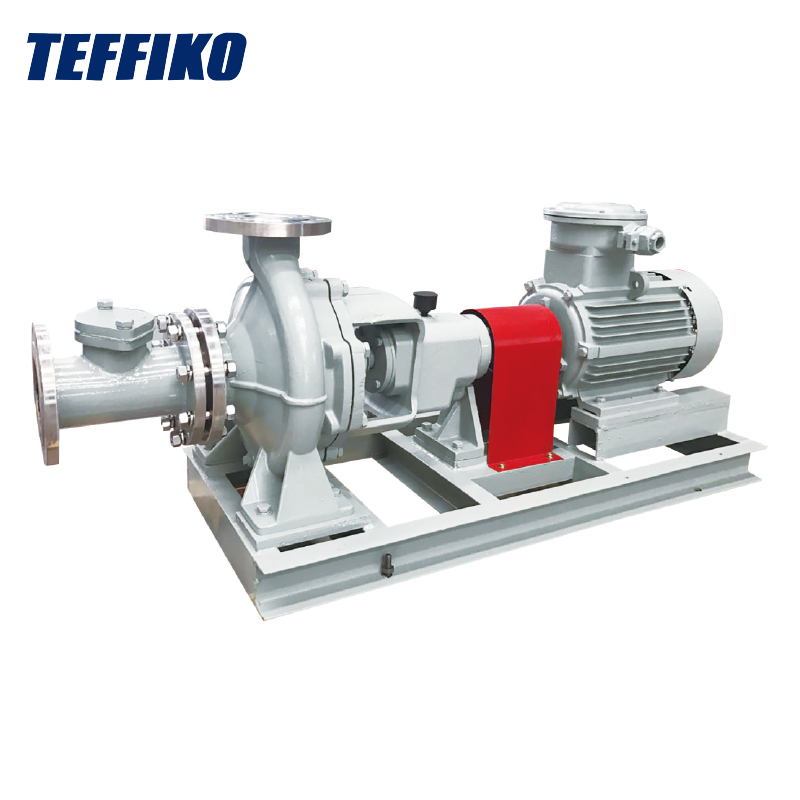

TheOH1 centrifugalna črpalkaSprejema konzolno zasnovo, pri čemer je rotor neposredno nameščen na podaljšanem koncu gred motorja in ga podpira le ležaj motorja. Ta struktura odpravlja potrebo po neodvisnem ležajnem okviru za telo črpalke, kar ima za posledico bolj kompaktno splošno osri dimenzijo, ki je primerna za namestitvena okolja z omejenim prostorom. Vendar konzolna struktura povzroči, da osna sila na rotorju v celoti nosi motorični ležaj, ki je nagnjen k pospeševanju obrabe ležaja v dolgem roku.

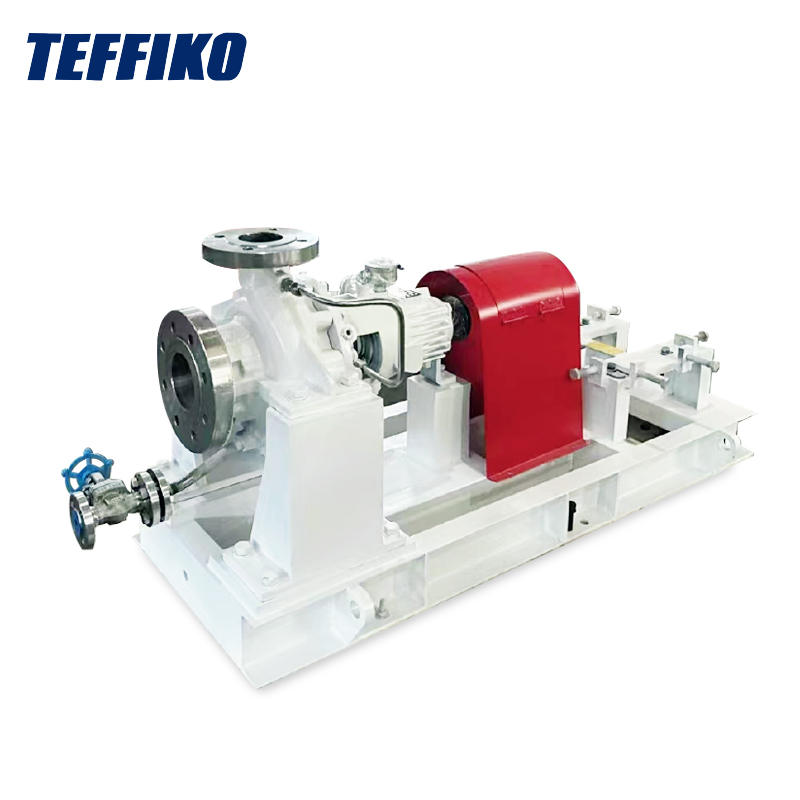

TheOH2 centrifugalna črpalkaje opremljen z neodvisno škatlo za ležaj, rotor pa podpira tako črpalko - končni ležaj kot motor - končni ležaj na obeh straneh, ki tvori dvojno podporno strukturo. Ta dizajn s
Pospevno uravnoteži osno silo skozi potisni ležaj v ležaju, kar znatno zmanjša obremenitev na ležaju motorja, operativna stabilnost pa se bistveno izboljša, vendar je celotna volumen večja od tipa OH1.
Zaradi strukturnih omejitev nazivni delovni tlak centrifugalne črpalke OH1 običajno ne presega 1,6MPA, zato je primeren za srednje - in nizko - scenarije tlaka; Vrsta OH2 z izboljšano nosilko in oblikovanje tesnjenja lahko zdrži tlak več kot 2,5MPA in je bolj primeren za visoko tlačne cevovodne sisteme.
Pod pogojem pretoka je krivulja učinkovitosti centrifugalne črpalke OH2 laskava, učinkovitost pa razpada počasneje, ko odstopa od oblikovalskega delovnega stanja; Tip OH1 ima večjo učinkovitost v bližini nazivnega delovnega stanja, vendar je njegova prilagodljivost spremenljivim delovnim pogojem šibkejša.
Ker centrifugalna črpalka OH1 nima neodvisne ležajne škatle, je za zamenjavo ležaja potrebna razstavljanje povezave med motorjem in telesom črpalke, enotna vzdrževalna ura je daljša; Vendar je njegova struktura preprosta, stroški rezervnih delov pa nižji. Čeprav ima tip OH2 neodvisno oblikovano škatlo za ležaje, zaradi česar je vsakodnevno vzdrževanje bolj priročno in omogoča ločeno zamenjavo črpalke - končnega ležaja, so stroški nakupa posebnih ležajev in tesnil razmeroma višji. Pri izbiri vrste je treba celovito razmisliti o obratovalnem ciklu in proračunu za vzdrževanje opreme.
Vrsta OH1 je s svojo preprosto strukturo najprimernejša za "lahke delovne razmere", kot so oskrba z urbano vodo in odtok, kmetijsko namakanje, ki vključuje nizka tlak in majhen pretok. Njeni nizki stroški nakupa in vzdrževanja lahko v celoti igrajo svojo vrednost, kar pomeni, da je strošek - učinkovita izbira. Vendar pa se bo v okolju z visokim dvigom in z visoko hitrostjo življenjska doba ležaja znatno zmanjšala zaradi napake v konzolu. Tip OH2 je s svojo zasnovo SPAN - podpornega oblikovanja postal dolgotrajna zanesljiva izbira za "težke delovne pogoje", kot so kemični postopki tlaka in električna rastlina kotla za vodo. Ne le, da se njegova življenjska doba v visoki obremenitvi razširi za več kot 50% v primerjavi s tipom OH1, ampak tudi tesnilo gredi zmanjšuje uhajanje zaradi majhnega odklona gredi in lahko zmanjša poškodbo utrujenosti cevovodov in temeljev zaradi njegove nizke vibracijske značilnosti.
