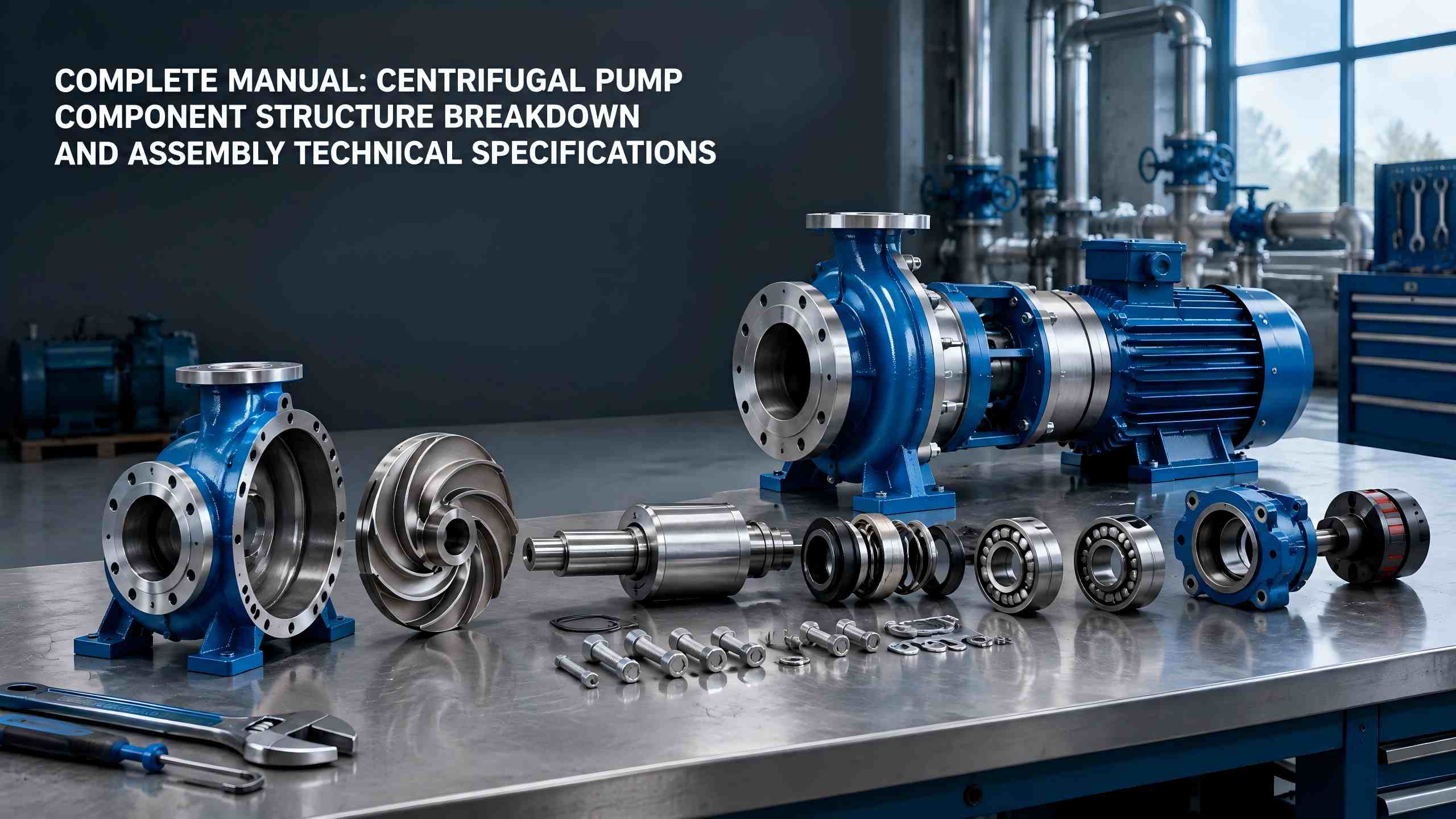

Razčlenitev strukture komponent centrifugalne črpalke in tehnične specifikacije sestavljanja

Centrifugalne črpalkese pogosto uporabljajo v industrijski oskrbi z vodo-odvodnjavanje, HVAC, transportu kemičnih tekočin, komunalni oskrbi z vodo in na drugih področjih. Ta dokument izčrpno razlaga strukturo in funkcije jedrnih komponent, sklopov za zaščito tesnil in pomožnih dodatkovTeffikocentrifugalne črpalke. Zagotavlja tudi popolne priprave pred montažo, standardne postopke in tehnične zahteve, ki uporabnikom pomagajo zmanjšati stopnjo napak opreme od samega vira.

I. Tesnilni in zaščitni sklopi centrifugalnih črpalk

Tesnilni in zaščitni sklopi določajo tesnost, stabilnost delovanja in življenjsko dobo vodnih črpalk. Vključujejo predvsem tesnilne elemente, ležaje, ohišja ležajev in druge dele ter služijo kot kritične komponente za preprečevanje puščanja vode, nenormalnega hrupa, vibracij in okvar zaradi zasutja.

Mehanska tesnila in tesnila embalaže

Običajne tesnilne strukture za centrifugalne črpalke spadajo v dve kategoriji: mehanska tesnila in tesnila tesnil. Mehansko tesnilo je sestavljeno iz vrtljivega obroča, mirujočega obroča, vzmeti in tesnilnih obročev. Njegove končne ploskve se natančno prilegajo, da zagotavljajo zmogljivost skoraj brez puščanja, z lastnostmi, odpornimi proti obrabi in visokim temperaturam, zaradi česar je primeren za industrijske pogoje delovanja pri visokem tlaku in visokih hitrostih.

Tesnila embalaže za tesnjenje uporabljajo fleksibilna polnila iz grafita in PTFE. Zaradi preproste strukture, enostavnega vzdrževanja in nizkih stroškov se večinoma uporabljajo za civilne vodne črpalke in majhne nizkotlačne centrifugalne črpalke. Njihova pomanjkljivost je manjše pronicanje vode med delovanjem, kar zahteva občasno zategovanje ali zamenjavo tesnila.

Ležaji in ohišja ležajev

Ležaji podpirajo visoko hitrost vrtenja gredi črpalke, zmanjšujejo odpornost proti mehanskemu trenju in zagotavljajo gladko delovanje gredi brez zamikov in tresenja. Ohišje ležaja deluje kot zaščitno ohišje za ležaje. V notranjosti shranjuje mazalno olje in mast za neprekinjeno mazanje in odvajanje toplote za ležaje, da prepreči pregrevanje, izgorevanje in zasuk ležajev pri suhem brušenju.

II. Pomožni ujemajoči sklopi za centrifugalne črpalke

Pomožni sklopi ne izvajajo direktno fluidnega dela, vendar zagotavljajo varno, stabilno in standardno delovanje celotne opreme in so nepogrešljiv del celotnega sistema centrifugalnih črpalk.

• Vhodne in izstopne prirobnice: Izvedite standardno povezavo med vodno črpalko in cevovodi, zagotovite tesnost spoja in preprečite pronicanje vode in uhajanje zraka.
• Podnožje in spojka: Podstavek zavaruje celotno enoto in zmanjša vibracije pri delovanju; sklopka povezuje gred črpalke in gred motorja za doseganje sinhronega prenosa moči.
• Ventil za izpust zraka in odtočni ventil: izpust zraka ob zagonu odpravlja zračne blokade in kavitacijo; drenaža ob izklopu preprečuje zmrzovanje in korozijo za zaščito notranjih komponent.

III. Priprave pred montažo za centrifugalne črpalke

Kakovost montaže centrifugalnih črpalk neposredno vpliva na delovanje in življenjsko dobo. Standardizirane priprave je treba dokončati pred formalno montažo, da se izognete napačni montaži, sestavi manjkajočih delov in neskladni sestavi.

•  Temeljito preučite tehnično dokumentacijo: natančno preberite priročnik za centrifugalno črpalko, montažne risbe in zahteve tehničnih parametrov ter se seznanite s strukturo opreme in standardi za montažo.
•  Glavna merila kakovosti komponente: Pojasnite standarde sprejemljivosti za vsako komponento centrifugalne črpalke in potrdite, da so deli brez deformacij, razpok, obrabe in korozije.
•  Popis delov in inšpekcija: Preverite vse komponente eno za drugo, da zagotovite popolno dodatno opremo, usklajene specifikacije in ustrezno kakovost ter prepovedate namestitev okvarjenih delov.
•  Pripravite orodja in merilne instrumente: Vnaprej pripravite opremo za sestavljanje in merjenje, vključno s ključi, čeljustmi, nivoji in orodji za poravnavo, da zagotovite natančnost sestavljanja.
•  Pripravite potrošni material: Pripravite mazalno olje, mast, tesnilno embalažo, tesnila in druge potrošne materiale, da izpolnite zahteve glede mazanja in tesnjenja za montažo.

IV. Standardno zaporedje sestavljanja za centrifugalne črpalke

Centrifugalne črpalke različnih modelov se nekoliko razlikujejo po strukturi in vrstnem redu montaže. Centrifugalna črpalka tipa IS z zadnjim izvlekom, ki ima najširšo uporabo, sprejema standardne postopke montaže v industriji. Posebni koraki so naslednji:

1. Sestavite sklope ležajev: Ležaje natančno namestite na predvidena mesta na gredi črpalke, pri čemer zagotovite, da so ležaji popolnoma nameščeni in se prožno vrtijo.

2. Sestavite sklop gredi črpalke: Namestite gred črpalke s sestavljenimi ležaji v ohišje črpalke kot celoto, tako da zagotovite gladko vrtenje brez zatikanja.

3. Pritrdite ohišje in okvir črpalke: namestite in pritrdite celotno ohišje črpalke na okvir opreme, pri čemer pazite, da je ohišje črpalke vodoravno, trdno in brez nihanja.

4. Namestite pokrov črpalke in tekač: Pokrov črpalke predhodno namestite na položaj gredi črpalke, nato pa pritrdite tekač, da zagotovite trdno pritrditev tekača in enakomerne razdalje.

5. Integrirajte in pritrdite celotno enoto: Natančno stisnite in zaklenite pokrov črpalke in ohišje črpalke, nato pa celotno telo črpalke pritrdite na osnovo opreme.

6. Končna obdelava videza: Odstranite umazanijo in madeže s celotne enote, preglejte celovitost videza in dokončajte celotno pospravljanje.

7. Poravnava in kalibracija sklopke: Dokončajte namestitev sklopk motorja in ohišja črpalke, izvedite korekcijo koaksialnosti, da zagotovite natančnost prenosa.

V. Osnovne tehnične zahteve za sklop centrifugalne črpalke

Po končani montaži je treba izvesti strog pregled in sprejem v skladu s tehničnimi standardi, da se zagotovi kvalificirano delovanje opreme. Osnovna merila sprejemljivosti so navedena spodaj:

•  Prilagodljivo vrtenje celotne enote: Ročno nežno zavrtite telo črpalke in vrtljivo gred. Enota se mora vrteti gladko in enakomerno brez motenj ali hrupa mehanskega trenja.
•  Brez zračnosti med gredjo črpalke: gred črpalke ne sme imeti očitnega aksialnega ali radialnega premika, z ustreznimi razmiki in brez ohlapnosti ali nihanja.
•  Ustrezna koaksialnost sklopke: Koaksialno odstopanje med polovično sklopko črpalke in polovično sklopko motorja mora biti v skladu s tehničnimi parametri opreme, da se preprečijo vibracije, nenormalen hrup in obraba, ki jih povzroči ekscentrično delovanje.
•  Standardno polnjenje maziva: Ležaje in dele menjalnika napolnite z ustrezno količino mazalnega olja in masti. Ohranjajte ustrezno količino olja, da preprečite suho brušenje zaradi pomanjkanja olja ali kopičenja prahu zaradi prekomernega prelivanja olja.

Povzetek

Komponente centrifugalne črpalke so osnova za delovanje opreme. Tekalna kolesa, ohišja črpalke, gredi črpalke, tesnilni elementi, ležaji in drugi deli opravljajo ustrezne funkcije in medsebojno sodelujejo ter določajo zmogljivost in življenjsko dobo črpalke. Medtem so standardizirane predmontažne priprave, skladna zaporedja sestavljanja in strogi standardi sprejemljivosti sestavljanja ključni za preprečevanje okvar opreme, povečanje učinkovitosti delovanja in podaljšanje življenjske dobe opreme. Obvladovanje sestavnih delov in tehnik sestavljanjaTeffikocentrifugalne črpalke služijo kot bistvena podlaga za delovanje-vzdrževanje opreme, zagon namestitve in odpravljanje napak.
