Suhi tek (suho delovanje/prosti tek) acentrifugalna črpalkase nanaša na nenormalno delovno stanje, kjer v votlini črpalke primanjkuje tekočine, ima premajhen volumen tekočine ali izgublja sesalno tekočino, medtem ko črpalka še naprej deluje. To je zelo destruktivna napaka, ki se pogosto pojavlja v industrijskih centrifugalnih črpalkah. Centrifugalne črpalke se zanašajo na transportno tekočino za mazanje, hlajenje in stabilizacijo hidravličnega tlaka. Ko so prikrajšane za srednjo zaščito, se notranje komponente drgnejo neposredno druga ob drugo in hitro kopičijo toploto. Celo kratko obdobje prostega teka lahko povzroči nepopravljivo škodo in celo popolno odpoved črpalke, ki povzroči zaustavitev.
V normalnih delovnih pogojih tekočina v črpalki tvori tekoči film na površinah mehanskih tesnil, ležajev in rotorjev. Ta film ne le zmanjša trenje med kovinskimi deli, ampak tudi odvaja toploto, ki nastane med delovanjem, hkrati pa uravnoteži hidravlični upor vrtljivega tekača, da se zagotovi stabilno delovanje opreme.
Ko pride do suhega teka, zrak v celoti nadomesti prevedeno tekočino v votlini črpalke, s čimer potisne opremo daleč preko načrtovanih delovnih meja. Ko tekoči film popolnoma izgine, vse natančne komponente izgubijo mazanje in hlajenje. Tekač se vrti z visoko hitrostjo brez obremenitve, pri čemer ne prenaša medija, hkrati pa ustvarja neuravnoteženo notranjo napetost. Različne napake se neprekinjeno prekrivajo in stopnjujejo ter se v kratkem času razvijejo od delne poškodbe komponent do okvare celotnega sistema.
Suho delovanje centrifugalnih črpalk ne bo neposredno izgorelo motorja, vendar povzroči smrtno škodo na osrednjih natančnih komponentah, kar drastično zviša stroške vzdrževanja in skrajša življenjsko dobo opreme. Njegove glavne nevarnosti spadajo v pet kategorij:
Mehanska tesnila so odvisna od tekočega filma za izolacijo, mazanje in znižanje temperature. Med suhim delovanjem neposredno suho trenje med končnimi ploskvami tesnila povzroči nenaden temperaturni skok, kar povzroči ablacijo, deformacijo in pokanje tesnilnih obročev, kar neposredno povzroči uhajanje tekočine iz opreme. To je najpogostejša napaka zaradi suhega teka.
Brez tekočega mazanja se odpornost proti trenju ležaja močno poveča z močnim lokalnim kopičenjem toplote, kar zlahka povzroči obrabo, zasuk in čezmerne vibracije. Dolgotrajno suho vrtenje lahko dodatno ukrivi vrtljivo gred in povzroči neuravnoteženost rotorja, kar trajno uniči natančnost delovanja opreme.
Brez upora tekočine, ki bi omejeval rotor, njegovo delovno stanje postane neuravnoteženo, kar povzroči turbulenten tok in nestabilen tlak. Hidravlična zmogljivost opreme se popolnoma poslabša, zaradi česar ne more izpolnjevati običajnih proizvodnih transportnih zahtev.
Toplota, ujeta v središčih, vključno z mehanskimi tesnili, ohišji črpalke in ležaji, se ne more razpršiti in tvori lokalizirana območja visoke temperature, ki pospešijo staranje in poškodbe komponent.
Kombinacija trajne visoke temperature in notranjih napetosti deformira kovinske dele, kot so rotorji in ohišja črpalke, kar moti zračnost prileganja komponent. Naknadno delovanje bo vsebovalo glasen hrup, močno tresenje in nezadostno izhodno moč, kar bo povzročilo trajne okvare.
V industrijskih scenarijih napake pri suhem teku redko izvirajo iz inherentnih okvar opreme; večina izhaja iz pomanjkljivosti v načrtovanju sistema, pogojev delovanja cevovoda ali napak pri ročnem delovanju. Pogosti vzroki so jasno razvrščeni na naslednji način:
Raven tekočine v sesalni posodi pade pod odprtino dovodne cevi črpalke, kar omogoči vstop zraka v sesalni cevovod in prekine dovod tekočine.
Neustrezno polnjenje ali nepopolno odzračevanje pred zagonom pusti zračne žepe, ujete v votlini črpalke, kar ustvari zračno zaporo, ki blokira normalen dotok tekočine.
Delno zaprti dovodni ventili, zamašene filtrske mreže ali zamašeni upognjeni cevovodi omejujejo dovod tekočine in ovirajo sesanje tekočine.
Slabo tesnjenje ali ohlapni spoji na dovodnem cevovodu omogočajo prodiranje zraka v cevovod, kar prekine okolje podtlaka, potrebno za sesanje tekočine.
Nerazumna postavitev cevovoda in nezadostna marža NPSH (neto pozitivna sesalna višina) povzročita, da je vodna črpalka nagnjena k nestabilnemu sesanju tekočine in občasnemu delovanju na suho.
Nestandardni postopki za zagon in zaustavitev ter neustrezni dnevni patruljni pregledi povzročajo delovanje črpalke brez obremenitve.
Poškodbe zaradi suhega teka se ne pojavijo nenadoma; očitni zgodnji opozorilni signali se pojavijo v začetni fazi napake. S pravočasnim ravnanjem se lahko izognete resnim izgubam ob zaustavitvi:
Ostro kovinsko cviljenje, ki nastane zaradi suhega trenja med komponentami in se razlikuje od gladkega hrupa pri normalnem delovanju.
Nestabilni hidravlični pogoji in neuravnoteženost rotorja znatno povečajo frekvenco in amplitudo skupnih vibracij opreme.
Hitro povišanje temperature na ohišju črpalke, koncu tesnila in položajih ležajev.
Črpalka deluje normalno, vendar zagotavlja vztrajno nizek, nestabilen izhodni pretok in izhodni tlak.
Neurejeni mehanski pogoji delovanja povzročajo neenakomerne poraste in padce delovnega toka motorja.
Ponavljajoče se dovajanje zraka v votlino črpalke vodi do prekinjenega, neenakomernega curka izpuščene tekočine.

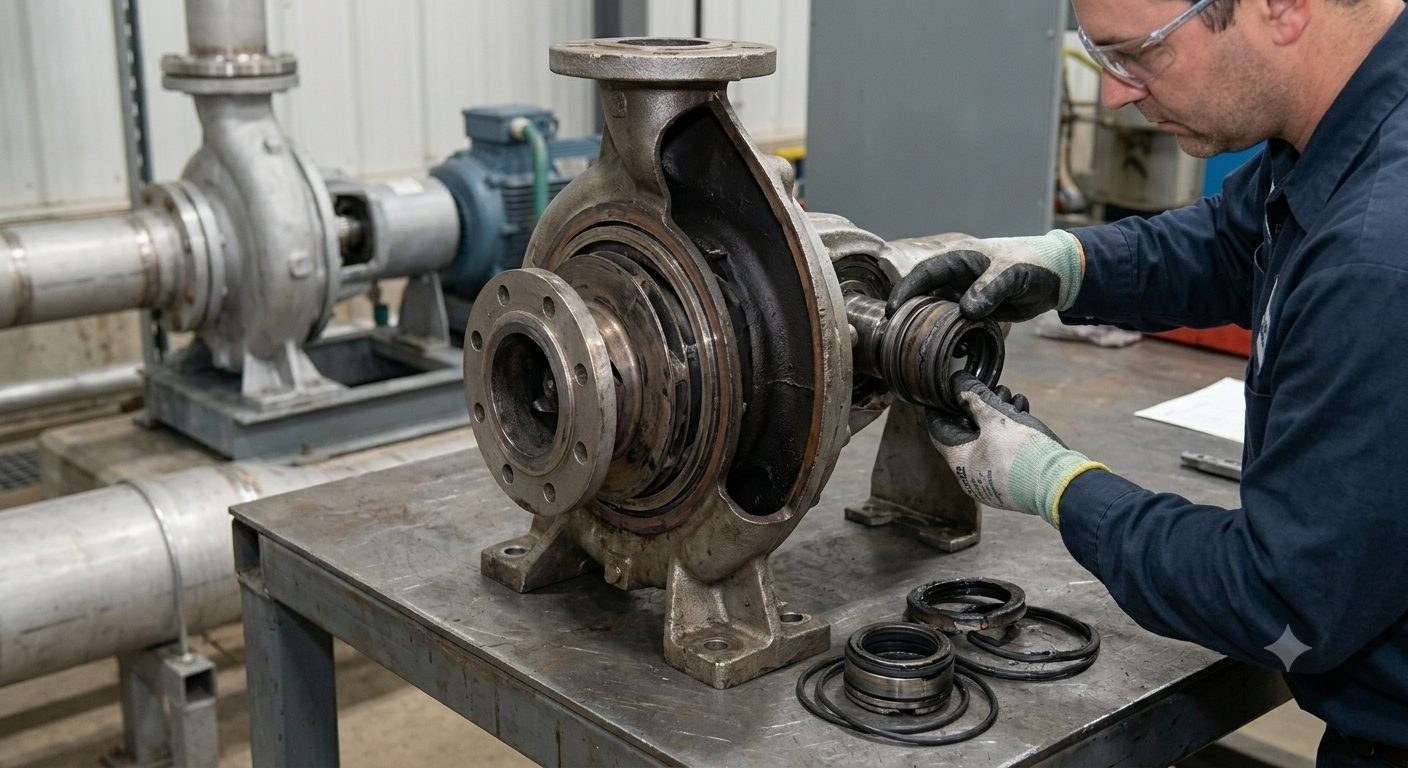

Takoj zaustavite črpalko, ko se zaznajo simptomi suhega teka. Pršenje s hladno vodo ali neposredno dodajanje tekočine je prepovedano, saj bodo zaradi drastičnih temperaturnih razlik pokale in deformirale kovinske komponente, izpostavljene visokim temperaturam. Počakajte, da se oprema naravno ohladi, preden pregledate mehansko tesnilo, ležaje in tekač glede poškodb. Zamenjajte okvarjene dele, odpravite težave, vključno z nezadostnim nivojem tekočine, puščanjem zraka v cevovodu in blokadami, ter potrdite normalne pogoje delovanja, preden znova zaženete črpalko.
Sprejmite dvojno zaščito, ki jo sestavljata standardizirano delovanje in inteligentni nadzor, da odpravite tveganje suhega teka pri izvoru.
Strogo izvajajte zagonske protokole: pred zagonom preverite ustrezen nivo tekočine, popolnoma odprite dovodne ventile in odmašite rešetke filtra. Dokončajte polno polnjenje črpalke in temeljito odzračite, da preprečite nepravilne prakse zagona in zaustavitve.
Namestite senzorje nivoja tekočine, pretočna stikala in senzorje tlaka za spremljanje pogojev delovanja v realnem času. Oprema lahko samodejno sproži alarme in se izklopi ob prekinitvi tekočine, ničelnem pretoku ali nenormalnem tlaku, kar zagotavlja vsestransko stabilno zaščito delovanja centrifugalnih črpalk.
Suhi tek centrifugalnih črpalk je stanje delovanja z visokim tveganjem, ki ga je mogoče nadzorovati in preprečiti. Njegove glavne nevarnosti izvirajo iz kopičenja toplote zaradi trenja, nestabilne hidravlične zmogljivosti in deformacije komponent zaradi pomanjkanja medija. Večina napak pri suhem teku nastane zaradi malomarnosti pri delovanju in nenormalnih sistemskih razmer. Strogo upoštevanje standardiziranih postopkov zagona, redni patruljni pregledi cevovoda in namestitev inteligentnih nadzornih zaščitnih naprav lahko v celoti odpravijo tveganja suhega teka.
