V veliki pokrajini tekočih strojev,Teffikože dolgo poglobljeno ukvarja s področjem centrifugalnih črpalk.Centrifugalne črpalkezavzemajo dominanten položaj zaradi svoje preproste strukture in širokega področja uporabe. Čeprav obstaja veliko različnih centrifugalnih črpalk, od miniaturnih gospodinjskih črpalk za dvig tlaka do ogromnih industrijskih drenažnih postaj z zelo različnimi videzi, so si njihovi glavni "organi" presenetljivo podobni, ko odstranimo njihova ohišja.
Danes bomo izvedli poglobljeno analizo strukturnih podrobnosti in razvojne logike centrifugalnih črpalk s kombiniranjem klasičnih črpalk tipa B, sodobnih črpalk IS in dvosesalnih črpalk z velikim pretokom.

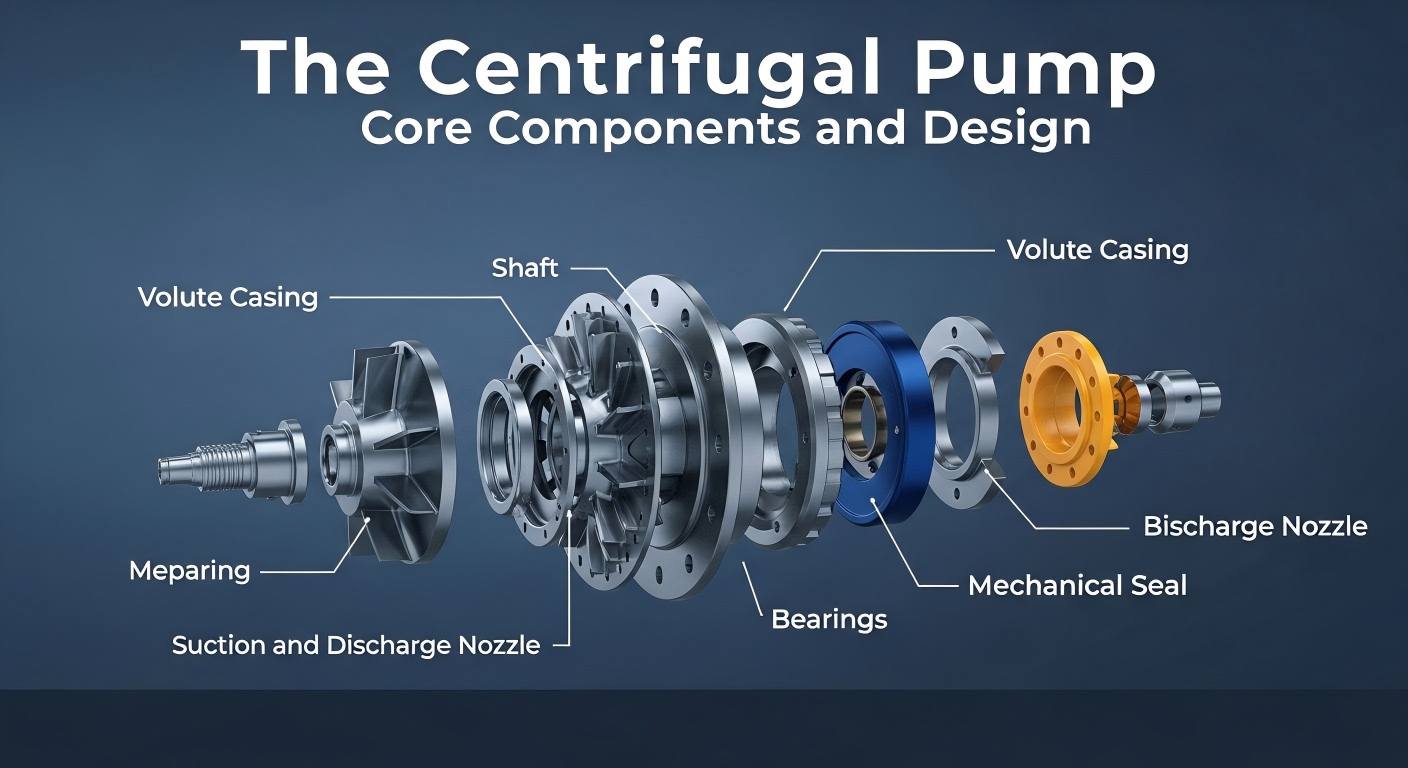

Ne glede na različice tipov črpalk tvorijo osnovni okvir centrifugalnih črpalk naslednje glavne komponente:
Po razumevanju splošne strukture centrifugalnih črpalk nadalje raziskujemo več običajnih tipov centrifugalnih črpalk, od katerih ima vsaka osredotočeno strukturno zasnovo za prilagajanje različnim delovnim pogojem.
Črpalka tipa B je klasična centrifugalna zasnova črpalke, za katero je značilno, da je en konec črpalke podprt z ležaji znotraj nosilca, medtem ko se konec, opremljen z rotorjem, konzolno razteza iz nosilca. Glede na kombinacijo ohišja in pokrova črpalke so črpalke tipa B razdeljene na tipe z odpiranjem spredaj in z odpiranjem zadaj. Zasnova z odpiranjem zadaj ponuja znatne prednosti med vzdrževanjem: nosilec skupaj s tekačem je mogoče enostavno odstraniti z odvijanjem navojne matice nosilca, ne da bi morali razstaviti dovodne in izstopne cevovode črpalke, kar močno poenostavi postopek vzdrževanja. Večino aksialne sile črpalk tipa B uravnavajo izravnalne luknje na rotorju, preostalo silo pa nosijo ležaji. Tovrstna črpalka je enostavne zgradbe, zanesljiva pri delovanju, enostavna za izdelavo in vzdrževanje ter zelo prilagodljiva, zato je bila nekoč zelo razširjena.
Črpalka IS je glavna enostopenjska enosesalna centrifugalna črpalka, ki postopoma nadomešča črpalke tipa B. Optimiziran je bil na podlagi črpalk tipa B za izboljšanje energetske učinkovitosti in udobja. Premer sesalne odprtine rotorja pri črpalkah IS je običajno večji, izboljšana sta bila tudi sesalna in izpustna odprtina ohišja črpalke, pri čemer je ohišje črpalke neposredno podprto na dnu. V primerjavi s črpalkami tipa B enake zmogljivosti imajo črpalke IS manjšo nazivno moč, kar odraža njihove lastnosti varčevanja z energijo. Črpalke IS imajo tudi strukturo odpiranja nazaj, z dodatno povečano priročnostjo vzdrževanja: vrtljive dele je mogoče odstraniti za vzdrževanje z odstranitvijo vmesne povezave podaljšane sklopke, ne da bi razstavili telo črpalke, cevovode in motor. Črpalke IS so primerne za oskrbo in odvodnjavanje industrijske in mestne vode ter za namakanje kmetijstva in lahko prenašajo čisto vodo ali tekočine s fizikalnimi in kemijskimi lastnostmi, podobnimi čisti vodi, s temperaturo, ki ni višja od 80 °C.
Enostopenjska centrifugalna črpalka z dvojnim sesanjem je strukturno enakovredna kombinaciji dveh rotorjev črpalk tipa B, pri čemer tekočina istočasno vstopa z leve in desne strani rotorja, zaradi česar je njen pretok veliko večji kot pri enosesalni črpalki enake velikosti. Njen rotor je podprt na obeh koncih, ohišje črpalke pa je običajno vodoravno deljeno spiralno, z dvema polvijačnima sesalnima komorama, ki skupaj z ohišjem črpalke tvorita deljeno strukturo. Ta zasnova ne obvladuje le velikih pretokov, ampak tudi sama uravnava aksialno silo črpalke zaradi simetričnega vstopa tekočine v rotor, kar odpravlja potrebo po dodatni napravi za uravnoteženje aksialne sile. Pri enakem pretoku imajo črpalke z dvojnim sesanjem na splošno boljšo odpornost proti kavitaciji kot črpalke z enim samim sesanjem, kar je še posebej pomembno za transport tekočin, ki zlahka izhlapijo, ali v pogojih visokega sesalnega dviga. Tesnilo gredi črpalke večinoma uporablja tesnilo tesnila z vodnim tesnilnim obročem, nameščenim v polnilni škatli za hlajenje in mazanje z dovajanjem vode pod pritiskom.
Od robustne vzdržljivosti črpalk tipa B, do natančnosti varčevanja z energijo črpalk IS in do čudovite zmogljivosti črpalk z dvojnim sesanjem, je bila strukturna evolucija centrifugalnih črpalk vedno osredotočena na dve glavni temi učinkovitosti in priročnosti vzdrževanja. Različni tipi centrifugalnih črpalk, ki temeljijo na splošni jedrni strukturi, imajo lastne strukturne značilnosti in prednosti uporabe za izpolnjevanje potreb različnih industrijskih scenarijev.Teffikobo še naprej podpiral raziskave in razvoj ter uporabo centrifugalnih črpalk s profesionalno tehnologijo.
