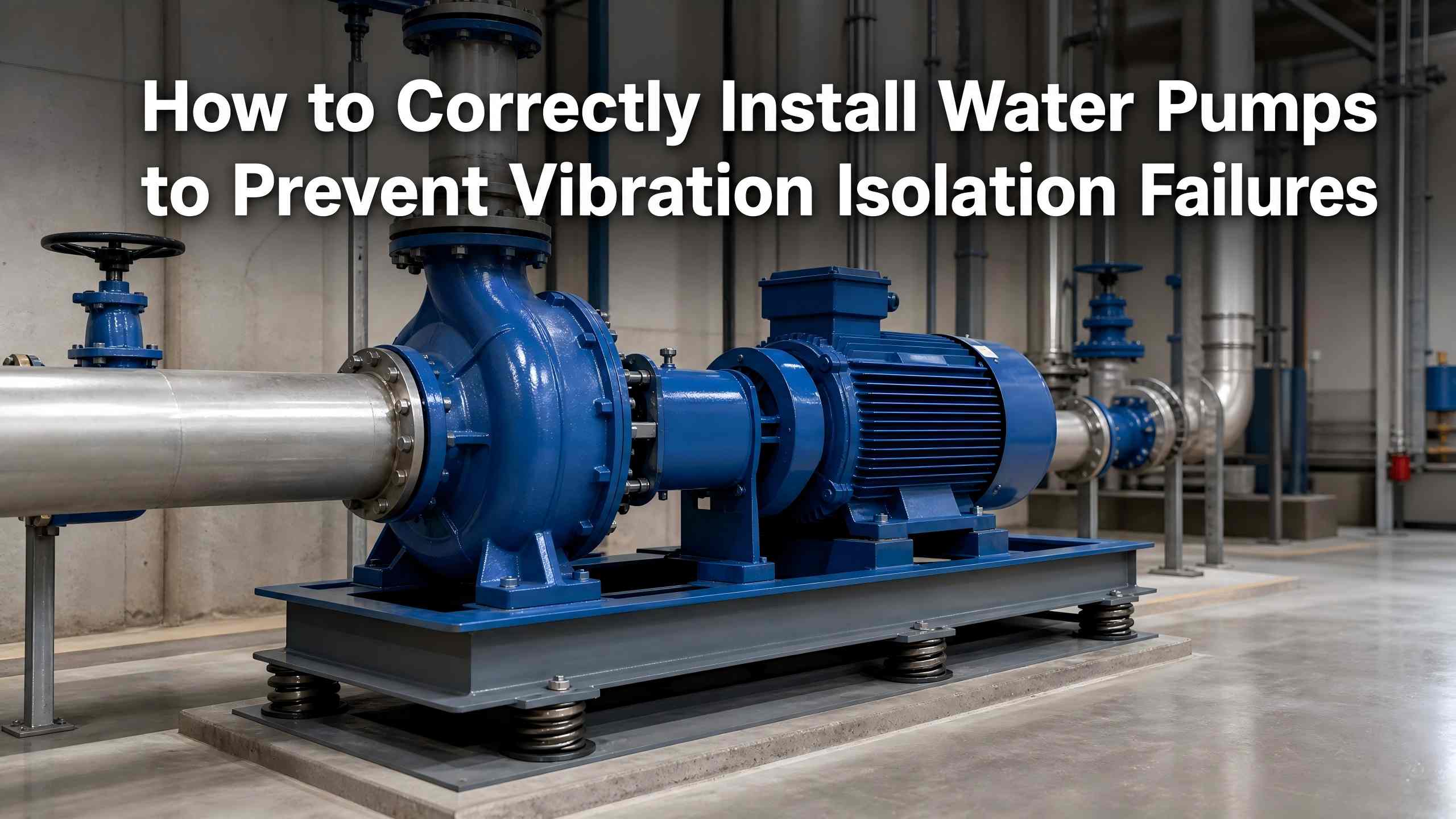

Vodna črpalkavibracije, hrup, tresenje cevovoda in resonanco zgradb povzročajo predvsem nestandardna namestitev in okvara izolacije vibracij. Izolacija vibracij je osnovni postopek namestitve in ne izbirni korak zmanjševanja hrupa. Standardna namestitev učinkovito blokira prenos vibracij med črpalkami, cevovodi in gradbenimi konstrukcijami, s čimer se izogne pokanju cevovoda in strukturni resonanci, podaljša življenjsko dobo črpalke in zagotovi stabilno delovanje sistema za oskrbo z vodo.
Ta članek povzema standardizirane prakse namestitve izolacije vibracij vodne črpalke, ki zajema konstrukcijo temeljev, postavitev komponent izolacije vibracij, obdelavo in sprejemljivost cevovoda, ki se uporablja za večino centrifugalnih črpalk in obtočnih črpalk.
Mehanske vibracije med delovanjemvodne črpalkeje neizogiben. Večina napak pri izolaciji izvira iz petih tipičnih napak pri namestitvi:
- Toga povezava: Popolnoma fiksni podstavki črpalke, temelji in cevovodi odpravljajo prostor za blaženje vibracij in povzročajo splošno resonanco.
- Nestandardizirana namestitev izolatorja: Asimetrična postavitev in neenakomerna kompresijska deformacija vodita do lokalnega trdega stika in slabe izolacijske učinkovitosti.
- Napetost v cevovodu: Togi cevovodni priključki vlečejo črpalno enoto in ojačajo delovne vibracije, da sprožijo sekundarno resonanco.
- Slaba konstrukcija temeljev: premajhna teža, neravni ali nestabilni temelji povzročajo zamik središča in nenehno tresenje.
- Nenormalna uporaba izolatorja: Mešane specifikacije blazinic, prekomerni sloji ali korozivni stik povzročijo prezgodnjo odpoved komponente.
Kvalificirana izolacija vibracij temelji na fleksibilni izolaciji, ki omogoča, da črpalka deluje v elastično visečem stanju z enakomerno obremenitvijo komponent.
Kvalificirana podlaga je predpostavka učinkovite izolacije vibracij.
Velikost in teža:Uporabite vztrajnostne betonske temelje ali jeklene podlage z 1–2-kratno težo črpalke. Podstavek v celoti pokriva nogo črpalke z najmanj 100 mm robom na vsaki strani. Talne črpalke zahtevajo debelejše in težje temelje za zmanjšanje povratnih informacij o strukturnih vibracijah.
Ravnost in moč:Trdnost temeljnega betona mora doseči C25 ali več. Sekundarni fugirni beton mora biti močnejši od osnovnega betona. Zagotovite ravno površino brez razpok z rezerviranimi drenažnimi pobočji, da zaščitite izolatorje pred potopitvijo v vodo.
Pravila za sidrne vijake:Navpično vstavite vijake z vzmetnimi podložkami, da preprečite popuščanje in nagib. Črpalne enote med pritrjevanjem nikoli ne izkrivljajte na silo, da preprečite visokofrekvenčne vibracije.
Standardna postavitev izolatorja neposredno določa učinkovitost izolacije vibracij.
Splošna postavitev:Vse izolatorje razporedite simetrično vzdolž osrednje osi črpalke. Štiritočkovne postavitve sprejmejo enotno postavitev v smeri urinega kazalca ali nasprotni smeri urinega kazalca. Za šesttočkovno podporo namestite štiri blazinice na osnovne vogale in dve na dolge stranice, da zagotovite dosledno kompresijsko deformacijo. Robovi izolatorja ne smejo presegati območja vztrajnostnega bloka.
Horizontalna namestitev črpalke:Uporabite gumijaste blazinice ali dušilne vzmeti. Ni potrebno lepljenje ali togo fiksiranje; stiskanje z lastno težo zagotavlja zanesljivo prilagodljivo varovanje.
Navpična namestitev črpalke:Zasidrane gumijaste izolatorje opremite z jeklenimi podstavki, pritrjenimi z vzmetnimi podložnimi vijaki, nato pa jih pritrdite na tla, da odpravite navpično tresenje.
Večslojni sklop blazinice:Največ pet plasti za nezadostno enoslojno izolacijo. Uporabite enake blazinice, ločene z ≥4 mm pocinkanimi jeklenimi ploščami (10 mm prevelike na stran) z zamaknjenimi plastmi in zlepljenim lepilom.
Pregled in zaščita:Pred namestitvijo preverite videz komponente in meje stiskanja. Izolatorje hranite stran od kislin, alkalij in organskih topil, da preprečite staranje gume.
Togi cevovodni priključki so glavni vzrok za preostale vibracije.
Namestite gumijaste gibljive spoje na vstopu in izhodu črpalke, da prekinete togi prenos vibracij.
Dodajte tesnila za izolacijo vibracij na nosilce in obešala cevovodov ter zatesnite reže, ki prodirajo skozi stene, s kameno volno, da preprečite strukturno prevodnost.
Poravnajte cevovode naravno brez prisilnega sočelnega spoja, da preprečite deformacijo izolatorjev zaradi napetosti.
Preverite delovanje izolacije pred uradnim zagonom:
- Vizualni pregled: ni odmika izolatorja, deformacije ali korozije; usposobljenost za raven enote.
- Ročno preverjanje: brez očitnega tresenja enote ali zrahljanih vijakov.
- Preizkus brez obremenitve: 3–5 minut stabilnega delovanja brez neobičajnih vibracij ali hrupa.
- Preskus obremenitve: Brez tresenja cevovoda ali gradbene resonance pod delovnim tlakom.
- Asimetrična postavitev izolatorja povzroča neenakomerno napetost in resonanco
- Premajhna teža temeljev, ki vodi do nestabilnega delovanja
- Manjkajoči gibljivi spoji cevovoda povzročajo sekundarne vibracije
- Nezavarovani sidrni vijaki, ki sprožijo odmik enote
- Toga pritrditev vodoravnih izolatorjev črpalke, ki onemogočajo pufre
- Nestandardni večslojni sklop blazinic, ki zmanjšuje izolacijski učinek
- Korozivni stik, ki vodi do zgodnjega staranja gume
Učinkovita izolacija vibracij črpalke je odvisna od standardizirane fleksibilne namestitve. Upoštevajte pravila simetrične postavitve izolatorja, stabilne konstrukcije temeljev in nenapetostne povezave cevovoda. Standardno delovanje odpravlja težave z vibracijami in resonanco, zagotavlja dolgoročno stabilnost črpalke in zmanjšuje dnevne stroške vzdrževanja.
-
