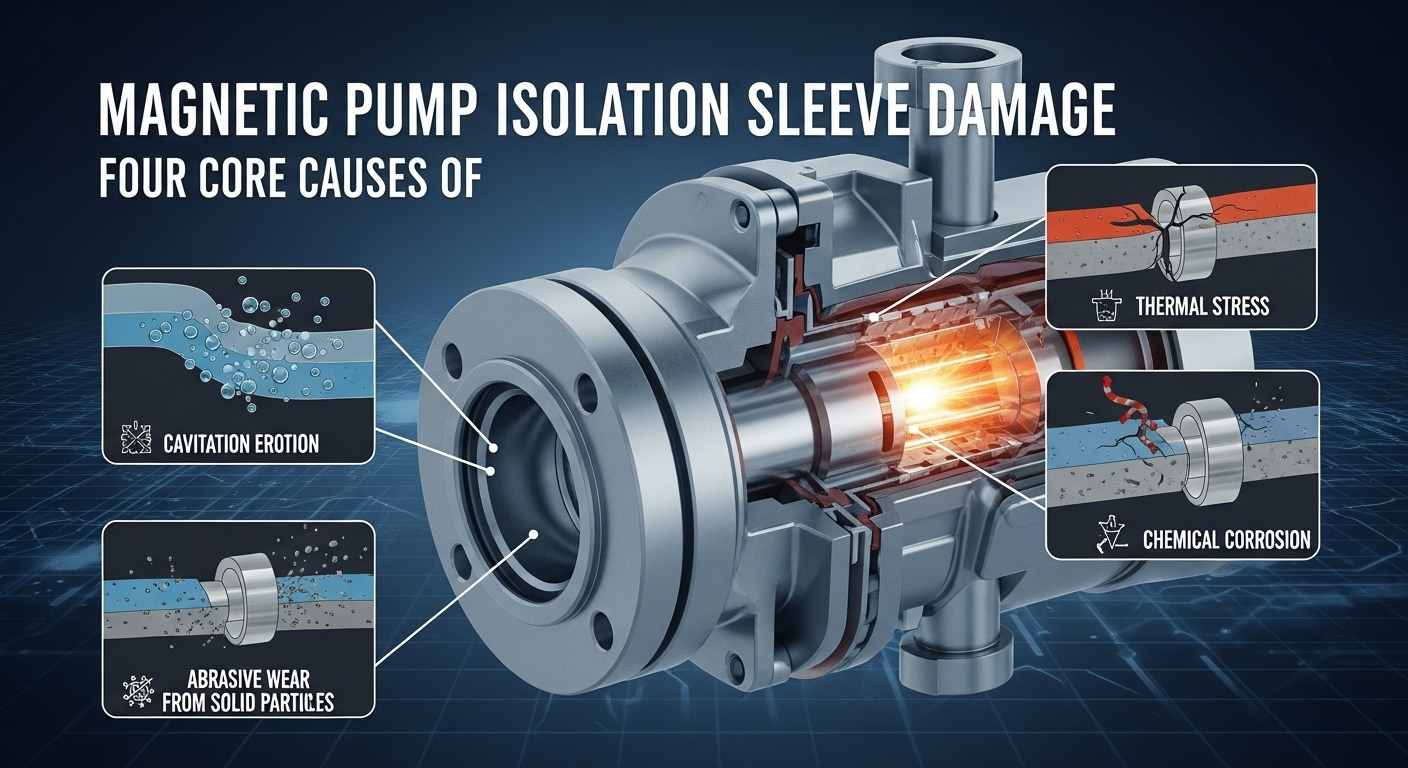

Štirje glavni vzroki za poškodbe izolacijskega tulca magnetne črpalke

Poškodbe namagnetna črpalkaizolacijski tulec je velika varnostna nevarnost pri transportu kemičnih tekočin. Na podlagi inženirske prakse ta članek podrobno analizira mehanizme poškodb izolacijskega tulca, ki jih povzročajo obraba trdih delcev, okvara mazanja pri suhem teku, nihanja delovnih pogojev in kavitacija, ter ponuja rešitve za preprečevanje na profesionalni ravni, ki pomagajo izboljšati stabilnost delovanja magnetnih črpalk.

I. Magnetna tujka in trdi delci

To je najbolj neposreden in pogost vzrok fizične obrabe izolacijskega tulca. Med notranjim in zunanjim magnetnim rotorjem magnetne črpalke obstaja močno magnetno polje, njeni notranji pretočni kanali pa so natančni.

Mehanizem poškodbe:

1. Magnetni tujki: Magnetne nečistoče, kot so železni opilki in varilna žlindra v transportiranem mediju, se bodo močno adsorbirale na površinah notranjega in zunanjega magnetnega rotorja. Ko se notranji magnetni rotor vrti z veliko hitrostjo, bodo ti delci nenehno strgali notranjo steno mirujočega izolacijskega tulca kot visokohitrostne vrteče se rezalne glave, zaradi česar se bo debelina stene postopoma tanjšala in sčasoma obrabila.
2. Trdi delci: Če medij vsebuje nemagnetne trde delce (kot so katalizator v prahu, kristali), bodo pod pogonom tekočine drgnili in obrabljali izolacijski tulec in drsne ležaje. Kot je omenjeno v vaših referenčnih materialih, lahko to zlahka povzroči, da se izolacijski tulec "popraska ali prereže".

Pogosti sprožilci:

• Nepopolno čiščenje sistemskih cevovodov ali skladiščnih rezervoarjev po namestitvi ali vzdrževanju.
• Sam transportirani material vsebuje feromagnetne ali trde primesi.

Preventivne strategije:

Prepričajte se, da namestite visoko natančne filtre (po potrebi magnetne filtre) na vstop v črpalko in oblikujte stroge sisteme rednega čiščenja in pregledovanja.

II. Suho trenje in nezadosten pretok

Mazanje in hlajenje magnetnih črpalk sta v celoti odvisna od transportirane tekočine. Vsaka operacija brez tekočine je usodna.

Mehanizem poškodbe:

Ko v črpalki ni medija ali je pretok medija prenizek, bo drsni ležaj izgubil mazanje in hlajenje, kar bo povzročilo suho trenje pri visoki hitrosti. To bo v kratkem času ustvarilo ogromno toplote, zaradi česar bo ležaj najprej "pregorel". Ta toplota bo hitro prevedena na sosednji izolacijski tulec: pri nekovinskih izolacijskih tulcih bo povzročila taljenje in karbonizacijo; pri kovinskih izolacijskih rokavih lahko povzroči deformacijo ali razmagnetenje in na koncu popolno odpoved.

Pogosti sprožilci:

1. Prenizek nivo tekočine v zalogovniku, kar povzroči kavitacijo črpalke.
2. Vhodni ventil ni odprt, izstopni ventil je preveč zaprt ali je cevovod zamašen.
3. Nezadostno polnjenje in odzračevanje pred zagonom.

Preventivne strategije:

Namestite in aktivirajte zaklepne zaščitne naprave, kot so merilniki nivoja tekočine in merilniki pretoka, da dosežete samodejno zaustavitev črpalke pri nizkem nivoju tekočine ali nizkem pretoku. Strogo upoštevajte delovne postopke in pred zagonom potrdite, da je "polnjenje" končano.

III. Fenomen kavitacije

Kavitacija je »nevidni morilec« magnetnih črpalk z ogromno in nezaznavno uničujočo močjo.

Mehanizem poškodbe:

Ko je vhodni tlak črpalke prenizek, bo tekočina zavrela zaradi lokalnega nizkega tlaka na rotorju in na drugih mestih, kar bo povzročilo veliko število mehurčkov. Ko ti mehurčki skupaj s tekočino stečejo v območje visokega tlaka, bodo takoj počili, kar bo povzročilo udarno silo na tisoče atmosfer in lokalno visoko temperaturo.

1. Neposredno udarite v površino izolacijskega tulca, kar povzroči luknjičaste poškodbe in poškodbe zaradi utrujenosti.
2. Kavitacija bo povzročila močne vibracije črpalke, kar bo resno poškodovalo hidravlično ravnotežje, kar bo povzročilo poškodbe verige vrste komponent, kot so ležaji, rotorji in tekači. Izolacijski tulec je prav tako nagnjen k razpokam pod močnimi vibracijami in neenakomerno obremenitvijo.

Pogosti sprožilci:

• Nerazumna zasnova dovodnega cevovoda črpalke, ki povzroča prevelik upor.
• Temperatura transportiranega medija je previsoka, blizu vrelišča.
• Nezadostno polnjenje z veliko količino ostankov plina v sistemu.
• Nezadosten nivo vstopne tekočine (NPSHa < NPSHr).

Preventivne strategije:

Optimizirajte zasnovo dovodnega cevovoda, zmanjšajte pretok in zagotovite zadosten tlak v rezervoarju ali višino nivoja tekočine. Izogibajte se delovanju pri temperaturah blizu vrelišča medija.

IV. Nihanja delovnih pogojev in nepravilno delovanje

Magnetne črpalke so natančna oprema, njihovo stabilno delovanje pa je odvisno od stabilnih delovnih pogojev. Huda nihanja delovnih pogojev bodo notranje poškodovala njihovo natančno mehansko ravnotežje.

Mehanizem poškodbe:

1. Hidravlično neuravnoteženost: aksialna sila magnetnih črpalk se običajno samodejno uravnoteži s hidravličnim tlakom. Ko delovni parametri, kot sta izstopni tlak in pretok, močno nihajo, se to natančno ravnovesje takoj poruši. To bo povzročilo, da bosta drsni ležaj in potisni obroč prenašala ogromne, nenačrtovane aksialne in radialne sile, s čimer se bo pospešila obraba ali neposredno povzročila škoda. Poškodba ležaja bo takoj vplivala na stabilnost sklopa rotorja, kar bo povzročilo poškodbe izolacijskega tulca zaradi trenja ali trčenja.
2. Kemična in fizična preobremenitev: nepravilna izbira materiala izolacijskega tulca, ki se ne more upreti koroziji medija; ali delovanje izven predvidenih pogojev tlaka in temperature bo pospešilo staranje materiala, lezenje ali krhkost in na koncu povzročilo poškodbe.

Pogosti sprožilci:

• Pogosta in velika nihanja parametrov sistema, kot sta tlak in pretok.
• Neupoštevanje doslednega delovnega postopka, samovoljno odpiranje in zapiranje ventilov, kar ima za posledico vodni udar ali tlačni udar.
• Napake pri zgodnji izbiri, neupoštevanje vseh parametrov, kot so srednja korozija, temperatura in tlak.

Preventivne strategije:

Poskusite vzdrževati stabilno delovanje črpalke blizu projektne točke, izogibajte se pogostemu zagonu in zaustavitvi ter obsežnemu prilagajanju delovnih pogojev. V fazi izbire v celoti komunicirajte s tehničnim osebjem in zagotovite najbolj podrobne in natančne podatke o stanju delovanja.

Zaključek

Če povzamemo, neuspehmagnetna črpalkaizolacijski tulec ni le materialna težava, temveč tudi sistemska inženirska težava, ki vključuje srednjo čistočo, načrtovanje cevovoda, nadzor delovanja in specifikacije vzdrževanja. Kot inovativna blagovna znamka, ki se osredotoča na visoko zmogljive rešitve za prenos tekočine brez puščanja,Teffikose vedno drži osrednjih konceptov "zanesljivosti, inteligence in okolju prijaznosti" in zagotavlja celotno paleto izdelkov magnetnih črpalk, odpornih proti koroziji, za kemično industrijo, industrijo nove energije in naftno industrijo.
