Podrobna razlaga vijačnih črpalk

Načelo delovanja in praktične uporabe

Vijačne črpalkeso ena najstarejših in najzanesljivejših tehnologij črpalk s prisilnim izpodrivom v sektorju industrijskega ravnanja s tekočinami. Njihova celotna paleta izdelkov, vključno z enovijačnimi, dvovijačnimi in trojnimi vijačnimi črpalkami, se pogosto uporablja v naftni in plinski, kemični, pomorski in drugih industrijah. Te črpalke so pridobile svetovno priznanje kupcev zaradi zanesljivega delovanja in prilagojenih rešitev. Kljub njihovi preprosti strukturi številni inženirji nimajo temeljitega razumevanja njihovega načela delovanja in izbirnih aplikacij. Ta članek ponuja podrobno razlago na podlagiTEFFIKOinženirska praksa za podporo odločitvam o izbiri opreme in povečanje optimalne učinkovitosti vijačnih črpalk.

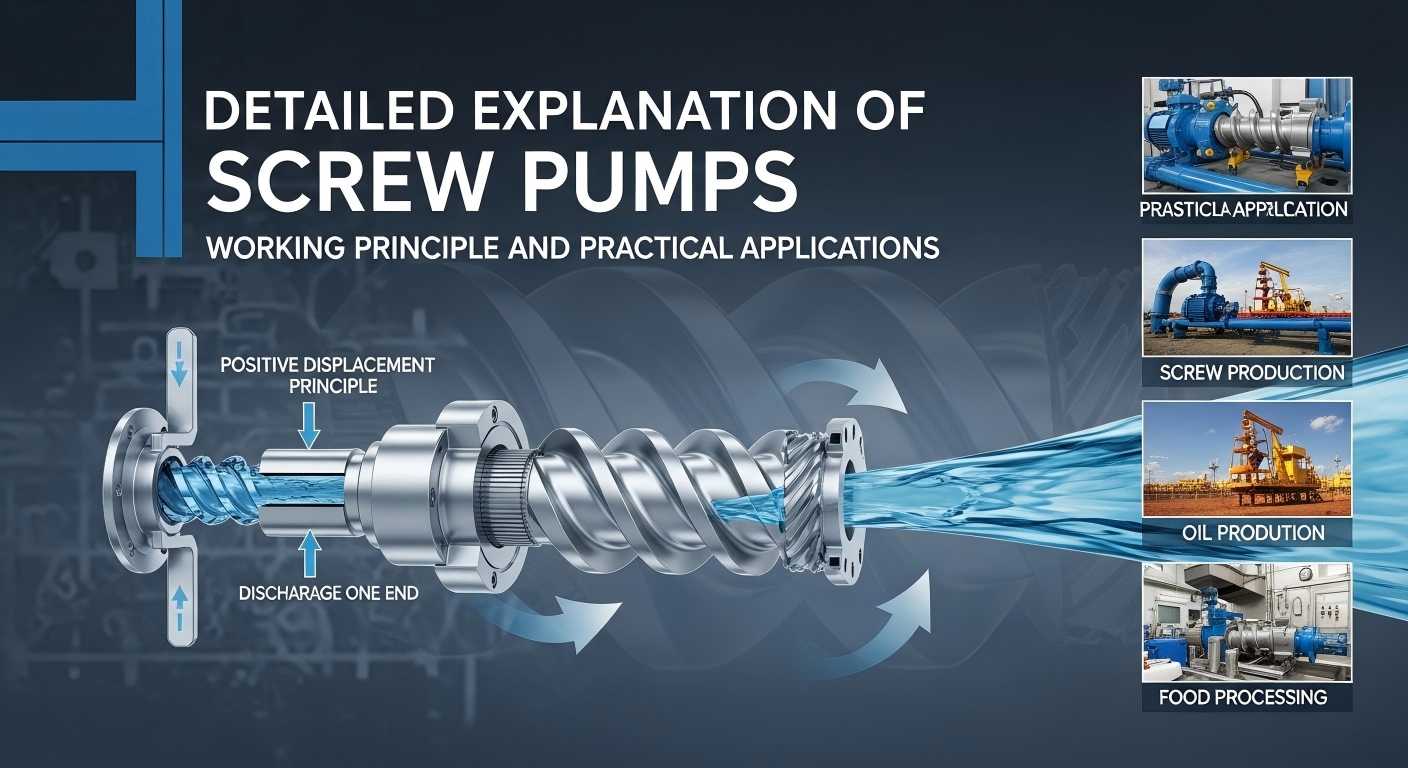

Načelo delovanja vijačnih črpalk

Jedro vijačne črpalke je prenašanje tekočine vzdolž osi enega ali več vrtljivih vijakov. Ko se vijaki vrtijo, spiralna struktura tvori zaprte komore, ki se premikajo od sesalne odprtine do izpustne odprtine. Vsaka rotacija potegne določeno količino tekočine in jo potisne naprej.

Njegova ključna prednost je pretok brez pulza. Za razliko od centrifugalnih črpalk, ki prenašajo tekočino s kinetično energijo, vijačne črpalke zagotavljajo skoraj konstanten pretok, kar je ključnega pomena za procesno občutljive aplikacije, kot so mazalni sistemi, hidravlični pogoni in natančno merjenje.

Enovijačne, dvovijačne in trojnovijačne strukture

• Črpalka z enim vijakom(črpalka z votlino)deluje z vrtljivim rotorjem in fiksnim gumijastim statorjem. Struktura vijaka tvori več neprekinjenih komor, ki poganjajo tekočino od sesalne odprtine do izpustne odprtine. Primeren je za tekočine z visoko viskoznostjo in strižno občutljivostjo, vendar ima omejitve glede hitrosti vrtenja in temperaturne odpornosti.
• Dvovijačna črpalkaima dva nasproti vrteča se vijaka. Lahko deluje z visoko viskoznimi in polhlapnimi tekočinami, deluje pri višjih hitrostih kot enovijačne črpalke in se pogosto uporablja pri transportu surove nafte po cevovodih, dovajanju surove nafte v rafinerije in hidravličnih sistemih.
• Trojna vijačna črpalkaje sestavljen iz enega pogonskega vijaka in dveh pogonskih vijakov. Začepanje navoja pogonskega vijaka z gnanimi vijaki tvori zaprte komore, ki nudijo višji tlak in boljšo učinkovitost. Primeren je za čiste, mazalne tekočine, kot sta hidravlično olje in kurilno olje.

Glavne prednosti pred centrifugalnimi črpalkami

• Močna sposobnost samosesanja:Sesalni dvig lahko doseže več kot 6 metrov, dodatna oprema za polnjenje ni potrebna, zagon je hiter in se prilagaja nizkim nivojem tekočine ter pogostim scenarijem zagona in zaustavljanja.
• Prilagodljiv na medije z visoko viskoznostjo:Višja kot je viskoznost medija, stabilnejša je zmogljivost transporta, ki jo centrifugalne črpalke težko dosežejo.
• Prevoz z nizkim strigom:Tekočina se gladko prenaša vzdolž aksialne smeri brez turbulenc, primerna za emulzije in suspenzije ter učinkovito ščiti medije, občutljive na striženje.
• Stabilen pretok:Brez pulziranja tlaka, zmanjšuje napetost v cevovodu, deluje z nižjim hrupom in zagotavlja stabilne proizvodne procese.
• Dvosmerno delovanje:Tekočino je mogoče prenesti vzvratno s spreminjanjem smeri vrtenja vijakov, kar ponuja prilagodljivost za bolj industrijske scenarije.

Skupna področja uporabe

• Naftna in plinska industrija:Prevoz surove nafte, tlak v cevovodih, dobava kurilnega olja.
• Hidravlični sistemi:Industrijske stiskalnice, mobilna oprema, ladijske krmilne naprave.
• Mazalni sistemi:Mazanje menjalnika, kompresorja in parne turbine – funkcija transporta brez impulzov preprečuje nihanje tlaka v mazalnih sistemih in podaljšuje življenjsko dobo opreme.
• Rafinerska industrija:Prevoz asfalta, ostankov olja in polimerov.
• Kemična industrija:Prevoz smole, lepila in tiskarskega črnila – transport z nizkim strigom ščiti lastnosti medija, preprečuje poslabšanje izdelka in se prilagaja jedkim in visoko viskoznim medijem.
• Pomorski sektor:Palubni stroji, mazanje motorjev, balastni sistemi – vijačne črpalke TEFFIKO se prilagodijo kompleksnim pomorskim delovnim pogojem, odporne so na tresljaje in udarce ter zagotavljajo varnost plovbe.

Razpon delovnih pogojev

Vijačne črpalke najbolje delujejo znotraj določenih razponov parametrov. Optimalni pogoji delovanja so naslednji:

• Hitrost vrtenja:1000–3600 vrtljajev na minuto za črpalke z dvojnim/trojnim vijakom; 300–1800 vrt/min za enovijačne črpalke (nižja hitrost).
• Viskoznost:Optimalna uporabna viskoznost je običajno 10–1000 cSt; na voljo so tudi izvedbe za medije z nižjo ali višjo viskoznostjo.
• Tlak:Dvojne/trojne vijačne črpalke lahko dosežejo več kot 200 barov; enovijačne črpalke so običajno pod 20 barov.
• Temperatura:Omejeno z materiali ležajev in vijakov, splošno uporabno temperaturno območje je od -40 ℃ do +300 ℃.

Delovanje izven zgornjih pogojev bo pospešilo obrabo komponent in celo povzročilo poškodbe.

Pogosti načini okvar in preventivni ukrepi

• Obraba ležajev:Ležaji so izpostavljeni stalnim radialnim in aksialnim obremenitvam. Izberite ležaje z ustrezno nazivno obremenitvijo in spremljajte temperaturo.
• Obraba vijaka:Abrazivni delci v mediju bodo razjedli površino vijaka. Namestite filter na vstop ali uporabite vijake iz utrjenih materialov.
• Poškodbe zaradi suhega teka:Enovijačne črpalke z gumijastimi statorji se med suhim tekom takoj poškodujejo. Opremite z napravo za zaščito pred suhim tekom.
• Škoda zaradi pregrevanja:Pogoji visokega tlaka in nizkega pretoka ponavadi povzročijo srednji dvig temperature. Namestite napravo za recirkulacijo ali odvajanje toplote z minimalnim pretokom.

Napačne predstave, ki se jim je treba izogibati pri izbiri

• Ne izbirajte na podlagi krivulj delovanja čiste vode, saj srednja viskoznost pomembno vpliva na delovanje črpalke.
• Ne prezrite zahtevane neto pozitivne sesalne višine (NPSHr), zlasti pri medijih z visoko viskoznostjo.
• Ne izbirajte samo glede na največji pretok; upoštevajte območje regulacije pretoka in učinkovitost delne obremenitve.

Povzetek

Vijačne črpalke imajo nenadomestljive prednosti pred centrifugalnimi črpalkami: lahko prenašajo visoko viskozne, mazalne in na strige občutljive medije, dosegajo transport brez impulzov in imajo odlično sposobnost samosesanja. Obvladovanje njihovih osnovnih načel pomaga inženirjem pri razumni izbiri in se izogne ​​prezgodnji okvari opreme, ki jo povzročijo pogoste napake. Kot vodilna svetovna blagovna znamka z 20-letnim strokovnim znanjem in izkušnjami na področju vijačnih črpalk,TEFFIKOzagotavlja zanesljive in učinkovite transportne storitve vijačnih črpalk za industrije po vsem svetu z napredno tehnologijo raziskav in razvoja, strogim nadzorom kakovosti (100-odstotni popolni pregled vseh izdelkov), pokritostjo celotne palete izdelkov in rešitvami po meri. Stranke podpiramo v celotnem procesu od izbirnega usmerjanja, dobave opreme do poprodajne podpore, s čimer jim pomagamo doseči učinkovito in stabilno delovanje opreme in odkleniti novo vrednost pri ravnanju z industrijskimi tekočinami.
