Obsežen vodnik za navpične centrifugalne črpalke ISG in vodoravne centrifugalne črpalke ISW

Na področju transporta industrijskih tekočin so vertikalne centrifugalne črpalke ISG in horizontalne centrifugalne črpalke ISW postale glavne izbire za številne scenarije uporabe zaradi svojih edinstvenih strukturnih prednosti in natančne prilagodljivosti scenariju. Pri specifičnih delovnih pogojih pa je doseganje natančne izbire modela profesionalni izziv. Kot inženirska ekipa podjetjaTeffiko, se dobro zavedamo, da ni absolutno optimalnega modela črpalke, le najprimernejša rešitev. Ta članek bo izvedel obsežno primerjavo med centrifugalnimi črpalkami ISG in ISW ​​iz štirih glavnih razsežnosti: strukturna zasnova, karakteristike delovanja, ustrezni scenariji ter namestitev in vzdrževanje. Delil bo tudi Teffikove praktične izkušnje pri izbiri modela, da vam bo pomagal pri sprejemanju odločitev na podlagi informacij.

Kazalo

1. Strukturna zasnova

2.Značilnosti delovanja

3. Veljavni scenariji

4. Namestitev in vzdrževanje

I. Primerjava konstrukcijske zasnove med navpičnimi centrifugalnimi črpalkami ISG in vodoravnimi centrifugalnimi črpalkami ISW

Glavna razlika med navpičnimi centrifugalnimi črpalkami ISG in horizontalnimi centrifugalnimi črpalkami ISW se začne pri njihovi konstrukcijski zasnovi. To neposredno določa njihovo zasedenost prostora, način namestitve in logiko prilagajanja cevovoda, zaradi česar je glavni dejavnik, ki ga je treba upoštevati pri izbiri modela.

(I) Navpična centrifugalna črpalka ISG: navpična postavitev za prihranek prostora

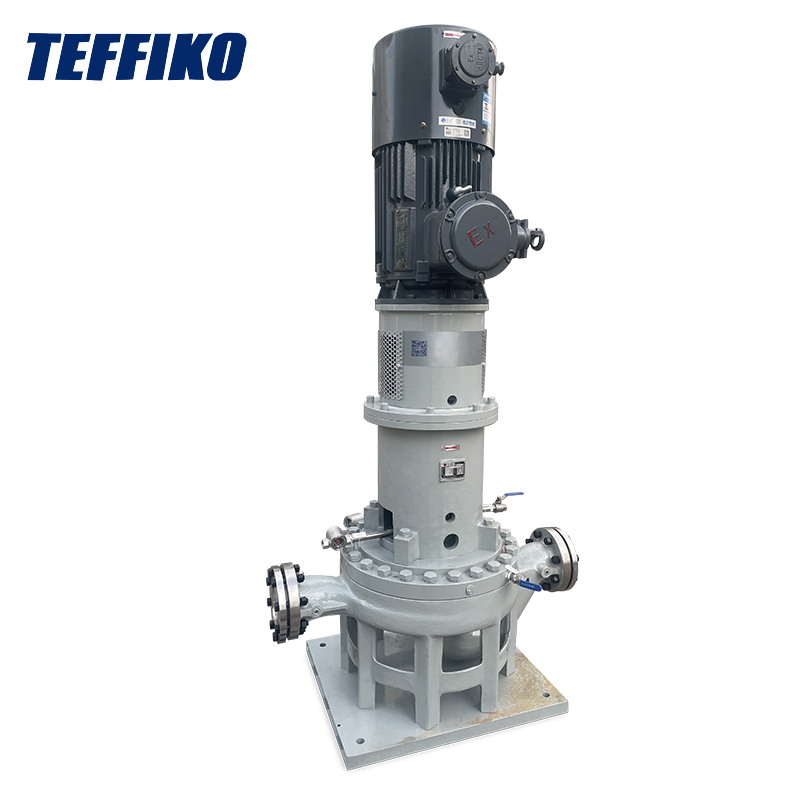

Navpična črpalka ISG ima integrirano navpično strukturo z gredjo črpalke pravokotno na tla. Ima relativno visoko skupno višino, vendar majhno tlorisno površino. Njegov dovod in odvod vode sta prilagodljivo oblikovana, kar omogoča neposredno integracijo v cevovodni sistem brez potrebe po dodatnem podstavku. Zaradi tega je še posebej primeren za ozke prostorske scenarije, kot so sekundarne sobe za oskrbo z vodo v visokih stavbah ali kompaktne proizvodne linije.

(II) Horizontalna centrifugalna črpalka ISW: vodoravna postavitev za visoko stabilnost

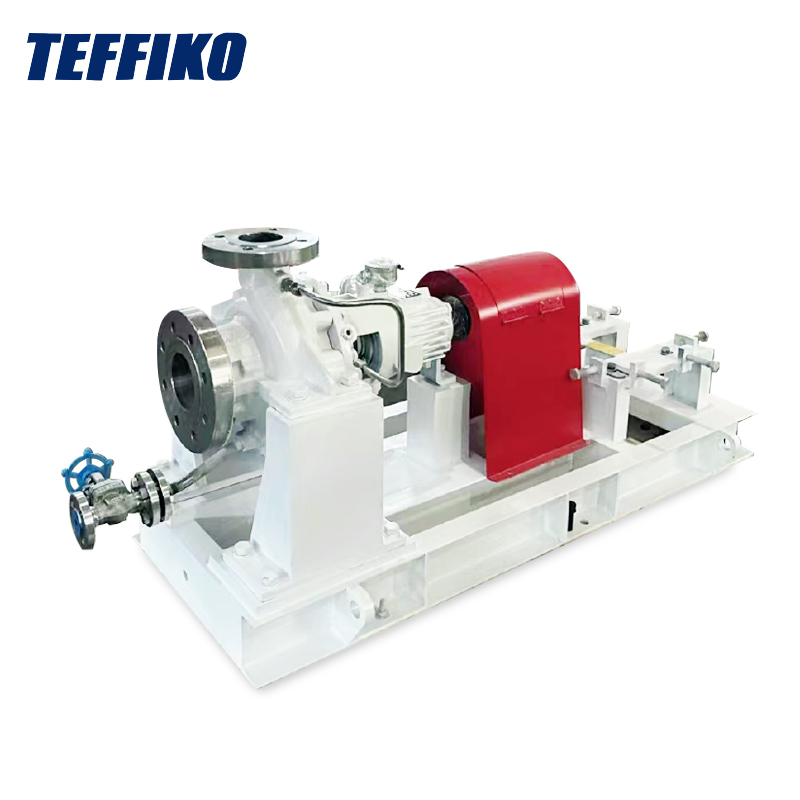

Horizontalna črpalka ISW ima strukturo, pri kateri sta motor in telo črpalke vodoravno soosna, pri čemer je gred črpalke vzporedna s tlemi in jo je treba pritrditi s podstavkom. Njegov vhod in izstop se nahajata na isti vodoravni liniji, kar omogoča neposredno povezavo z vodoravnimi cevovodi in zmanjšuje izgubo upora. Ta struktura ima nizko težišče in zagotavlja stabilno delovanje, zaradi česar je primerna za scenarije z dovolj prostora, kot so velike delavnice ali komunalne vodne naprave, kjer so vzdrževalna dela priročna.

II. Primerjava značilnosti delovanja: poraba energije, višina in kavitacijska odpornost

Poleg strukturnih razlik razlike v zmogljivosti med obema neposredno vplivajo na učinkovitost delovanja in veljavne delovne pogoje. To je še posebej očitno v njihovi prilagodljivosti glede porabe energije, višine višine in odpornosti proti kavitaciji.

(I) Poraba energije in učinkovitost

Kar zadeva hidravlično učinkovitost, imata centrifugalni črpalki ISG in ISW ​​napreden dizajn hidravličnega modela. Po optimizaciji pretočnega kanala rotorja so njihovi izkoristki pri nazivnih delovnih pogojih razmeroma blizu in običajno znašajo od 75 % do 85 %. Vendar se v scenarijih delovanja s spremenljivo obremenitvijo pojavijo razlike:

• Horizontalna centrifugalna črpalka ISW ima nežnejši pretočni kanal telesa črpalke, kar vodi do manjšega padca učinkovitosti pri delovanju izven nazivnega pretoka. Primernejša je za scenarije z velikimi nihanji pretoka.
• Navpična centrifugalna črpalka ISG ohranja stabilno učinkovitost pri nazivnem pretoku, vendar doživi hitrejše zmanjšanje učinkovitosti, ko pretok niha. Primernejša je za scenarije z zahtevami po stalnem pretoku.

Kar zadeva porabo energije:

• Črpalka ISG porabi manj energije pri nizkem pretoku in visokih delovnih pogojih.
• Črpalka ISW zagotavlja boljšo energijsko učinkovitost pri aplikacijah z visokim pretokom in nizkim pritiskom.

(II) Razpon glave

• Razpon višine navpične centrifugalne črpalke ISG je običajno od 5 m do 125 m, zaradi česar je uspešnejša pri zadovoljevanju transportnih potreb z "visokim pritiskom in nizkim pretokom". Njena navpično strukturirana gred črpalke prenaša silo bolj enakomerno; pri delovanju pri visokem tlaku je prenos centrifugalne sile rotorja bolj stabilen in manj verjetno je, da bo prišlo do odstopanja gredi zaradi previsokega tlaka. Zato se pogosto uporablja v scenarijih, kot sta oskrba z vodo v visokih stavbah in napajalna voda za kotle.
• Razpon višine vodoravne centrifugalne črpalke ISW se bolj osredotoča na "srednje nizko višino, visok pretok", ki se običajno giblje od 3 m do 80 m. Njegova vodoravna struktura se lahko bolje prilagodi stabilnemu transportu medijev z velikim pretokom in se izogne ​​čezmerni aksialni sili, ki jo povzroča visoka višina. Primeren je za scenarije z nizkimi zahtevami po padcu, vendar z visokimi zahtevami po pretoku, kot je prenos vode po komunalnem cevnem omrežju, industrijska krožna voda in kmetijsko namakanje.

(III) Odpornost proti kavitaciji: ISW ima prednost

Neto pozitivna sesalna višina (NPSH) vodoravne črpalke ISW je običajno 0,5 m–1,5 m nižja kot pri črpalki ISG. Zasnova njegove sesalne odprtine je bolj optimizirana, zaradi česar je manj nagnjen k kavitaciji pri transportu zlahka uparjenih medijev ali pri visokem sesalnem uporu. Vertikalna črpalka ISG pa je bolj primerna za priložnosti z dobrimi sesalnimi pogoji in kratkimi cevovodi.

III. Primerjava veljavnih scenarijev: ujemanje na zahtevo je ključno

(I) Navpična centrifugalna črpalka ISG: prva izbira za scenarije ozkega prostora in visokega tlaka

• Sekundarna oskrba z vodo v stolpnicah: Stanovalci stolpnic potrebujejo razmeroma visok pritisk vode, prostori z opremo pa so običajno na strehi ali v kleti z ozkim prostorom. Vertikalna centrifugalna črpalka ISG se popolnoma prilega temu scenariju s svojimi prednostmi majhne talne površine in visoke višine.
• Podpora majhni industrijski opremi: kot so hladilni sistemi za CNC obdelovalne stroje in sistemi napajalne vode za majhne kotle. Ti scenariji imajo stabilno povpraševanje po pretoku in omejen prostor za namestitev, črpalko ISG pa je mogoče integrirati v cevovod, da prihranite prostor.
• Kroženje vode v poslovnih prostorih: Vključno s kroženjem hladilne vode za centralne klimatske naprave v hotelih in sisteme za oskrbo s požarno vodo v nakupovalnih centrih. Navpična struktura črpalke ISG omogoča povezavo s cevovodi v stropu ali na vogalu, ne da bi to vplivalo na notranjo razporeditev.

(II) Horizontalna centrifugalna črpalka ISW: glavna možnost za velike prostore in scenarije z visokim pretokom

• Čiščenje komunalne vode: Vključno s ponovno uporabo predelane vode v čistilnih napravah in prenosom cevnega omrežja v vodovodih. Ti scenariji zahtevajo velik pretok in dovolj prostora na tleh, vodoravna postavitev črpalke ISW pa omogoča serijsko namestitev in centralizirano vzdrževanje.
• Obsežna industrijska proizvodnja: kot je transport surovin v kemičnih podjetjih in sistemi za hlajenje obtočne vode v metalurških obratih. Ti scenariji imajo velika nihanja pretoka in zahtevajo odpornost proti kavitaciji, črpalka ISW pa ima boljšo stabilnost in prilagodljivost za izpolnjevanje teh potreb.
• Kmetijsko in civilno namakanje: Vključno z namakanjem kmetijskih zemljišč in menjavo vode v velikih ribnikih. Ti scenariji imajo nizko povpraševanje po višini, vendar veliko povpraševanje po pretoku, značilnosti črpalke ISW, nizka poraba energije in enostavno vzdrževanje, pa lahko zmanjšajo dolgoročne obratovalne stroške.

IV. Primerjava namestitve in vzdrževanja

Težava pri namestitvi in ​​stroški vzdrževanja so dejavniki, ki jih pri dolgotrajni uporabi ne smemo zanemariti. Razlike med obema v tej dimenziji neposredno vplivajo na operativno učinkovitost v kasnejši fazi.

(I) Namestitev

• Za navpično centrifugalno črpalko ISG: Za namestitev ni potreben noben ločen podstavek. Samo prirobnico telesa črpalke je treba povezati s prirobnico cevovoda in pritrditi noge črpalke z razteznimi vijaki. Ena oseba lahko dokonča montažo enega kosa opreme v pol dneva, zaradi česar je še posebej primeren za projekte prenove obstoječih lokacij. Vendar je treba opozoriti, da ima njegova navpična struktura visoke zahteve glede pravokotnosti namestitve. Če nagib gredi črpalke preseže 0,1 mm/m, bo zlahka povzročilo pospešeno obrabo ležaja.
• Za horizontalno centrifugalno črpalko ISW: Najprej je treba vliti betonsko podlago ali namestiti jekleni nosilec, da zagotovite, da napaka nivoja podlage ne presega 0,2 mm/m. Nato pritrdite ohišje črpalke na podstavek in na koncu priključite cevovod. Montažni cikel traja približno 1-2 dni, zato je bolj primeren za zgodnje načrtovanje novih gradbenih projektov. Vendar ima njegova vodoravna postavitev višjo toleranco za napake pri ravnosti temeljev in rahlo posedanje tal ne bo zlahka vplivalo na delovanje opreme.

(II) Vzdrževanje

Horizontalna centrifugalna črpalka ISW je primernejša za vzdrževanje: zaradi vodoravne porazdelitve motorja in telesa črpalke je treba med demontažo odstraniti samo ščit sklopke in popustiti povezovalne vijake, da ločite motor od telesa črpalke. Pri zamenjavi ranljivih delov, kot so impelerji in tesnila, ni treba premikati cevovoda. Vzdrževalno osebje lahko deluje na tleh, kar je zelo varno. Na primer, ko tesnilo pušča, vzdrževalnemu osebju ni treba plezati visoko in lahko dokonča zamenjavo v 1-2 urah.

Pri navpični centrifugalni črpalki ISG, ker je motor nameščen na vrhu, je med vzdrževanjem potrebno najprej odstraniti napeljavo motorja in pritrdilne vijake ter dvigniti motor za dostop do notranjih komponent telesa črpalke. Če je nameščen v ozkem prostoru ali visoki opremi, je potrebna uporaba žerjava ali dvižne opreme, kar ima za posledico dolg cikel vzdrževanja in visoke stroške. Zato je za scenarije z visokimi zahtevami po udobju vzdrževanja (kot so nenadzorovane črpalne postaje) bolj priporočljiva horizontalna centrifugalna črpalka ISW.

V. Povzetek izbora: Hitra presoja v 3 korakih

• Preverite prostor: izberite navpično črpalko ISG za ozke prostore in vodoravno črpalko ISW za dovolj prostora na tleh.
• Preverite delovne pogoje: izberite črpalko ISG za zahteve visokega tlačnega in nizkega pretoka ter črpalko ISW za zahteve srednje nizkega tlačnega tlaka in visokega pretoka.
• Preverite potrebe po vzdrževanju: izberite črpalko ISW za nenadzorovano delovanje in priročno vzdrževanje; izberite črpalko ISG za scenarije z dolgimi intervali vzdrževanja in omejenim prostorom.

Zaključek

Vertikalne centrifugalne črpalke ISG in horizontalne centrifugalne črpalke ISW imajo vsaka svoje prednosti, jedro izbire pa je v "prilagoditvi"—prilagoditvi vašemu prostoru, delovnim pogojem in zahtevam vzdrževanja. Če še vedno niste prepričani o izbiri optimalnega modela črpalke za vaše specifične delovne pogoje,TeffikoStrokovna ekipa lahko zagotovi brezplačno svetovanje pri izbiri. Imamo bogate izkušnje z uporabo in lahko priporočimo najprimernejšo in najučinkovitejšo rešitev na podlagi vaših posebnih parametrov (kot so pretok, višina, značilnosti medija, okolje namestitve itd.), kar zagotavlja stabilno in energetsko učinkovito delovanje vašega fluidnega sistema.
