API 610 služi kot temeljni splošni standard za horizontalne centrifugalne črpalke v petrokemični industriji, industriji nafte in plina ter kemični industriji. Ta standard razvršča industrijske centrifugalne črpalke v tri glavne konfiguracije: viseče črpalke OH, črpalke BB med ležaji in črpalke z navpičnim obešanjem VS. Z leti poglobljenega strokovnega znanja o raziskavah in razvoju ter proizvodnji črpalk, skladnih z API 610, Teffiko zagotavlja visoko zanesljive rešitve za transport tekočin za različne industrije s standardizirano konstrukcijsko zasnovo in bogatimi izkušnjami pri prilagajanju zahtevnim delovnim pogojem.

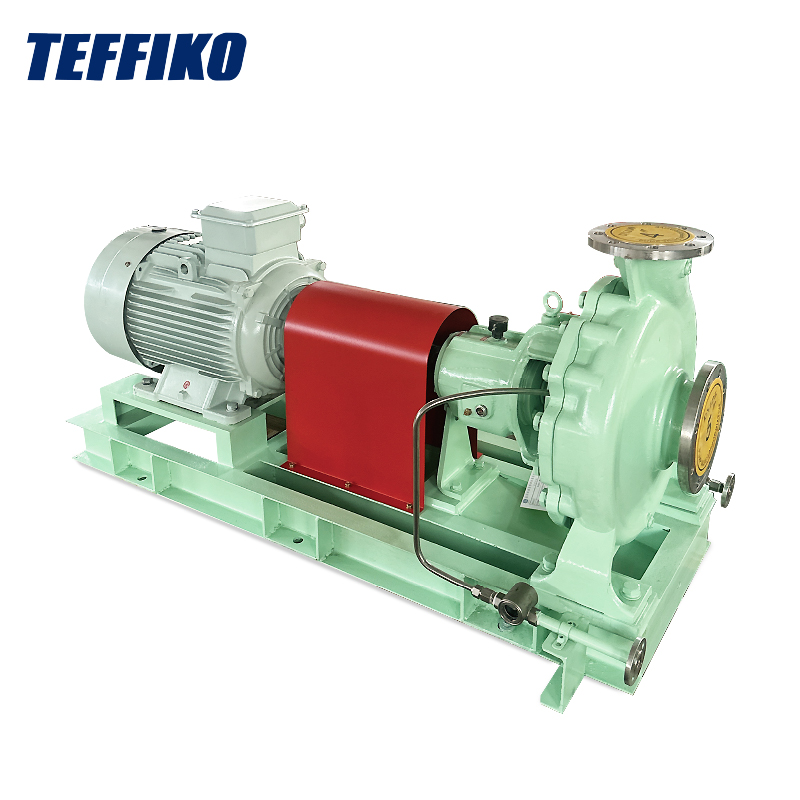

OH (viseča črpalka):Tekač je nameščen na koncu gredi črpalke, konzolno zunaj ohišja ležaja. Ležajni sklop je popolnoma izoliran od procesne tekočine. Je običajna lahka horizontalna črpalka.

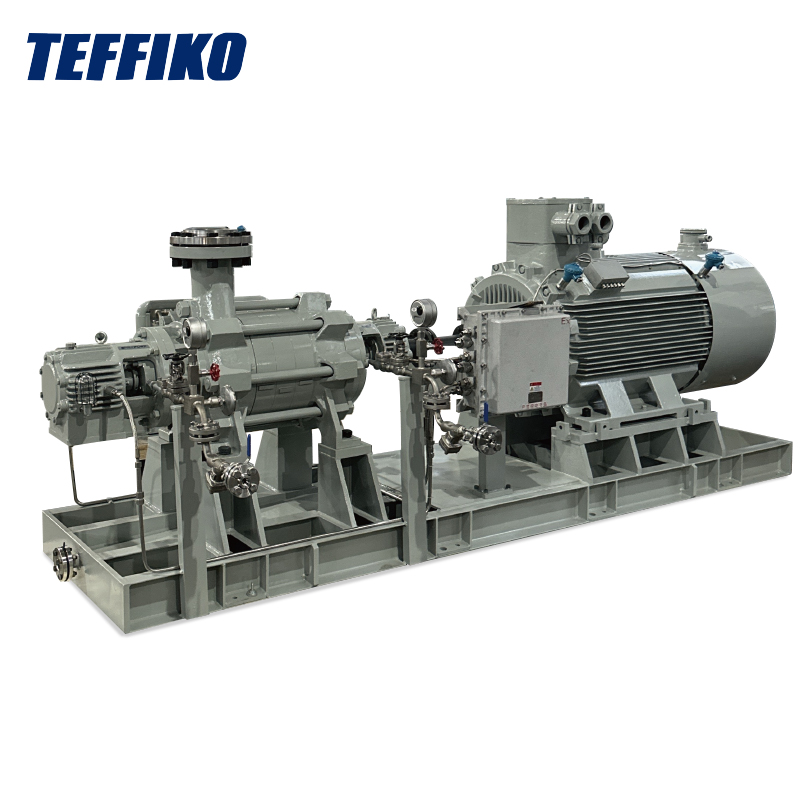

BB (črpalka med ležaji):Tekač je razporejen med dvema sklopoma ležajev s simetrično podporno strukturo, kar močno izboljša ravnovesje rotorja in splošno togost podpore za zahtevne pogoje delovanja.
VS (navpično viseča črpalka):Gred črpalke in rotor sta navpično obešena in potopljena v transportirano tekočino. Večinoma se uporablja v scenarijih navpičnega globokomorskega prevoza in transporta v rezervoarju in v tem dokumentu ne bo podrobneje obravnavan.
Kompaktna celotna struktura z majhnim odtisom, primerna za projekte s prostorskimi omejitvami; preprosta vzdrževalna dela; udoben pregled in zamenjava mehanskih tesnil in rotorjev, kar znatno skrajša čas izpada; primeren za pogoje stabilnega tlaka in zmerne hidravlične obremenitve ter izkazuje odlično prilagodljivost za naloge javnih služb.
Omejeno s previsno strukturo, obstaja veliko tveganje za upogibanje gredi pri velikem premeru tekača in visokotlačnih pogojih, kar lahko zlahka povzroči čezmerne vibracije. Ni primeren za neprekinjene težke proizvodne sisteme z visokim pretokom, visoko temperaturo in visokim pritiskom. Odlikuje ga kratka življenjska doba in hitra obraba tesnila v dolgotrajnih težkih delovnih pogojih.
Prevoz vode v obratu, doziranje kemičnih reagentov, prenos lahkih ogljikovodikov, transport pomožne procesne tekočine in druge nekritične naloge, občasne ali nizke obremenitve.
Simetrična zasnova podpore rotorja omogoča močno prilagodljivost obremenitvam in izjemno visoko stabilnost gredi; sposobnost dolgotrajnega delovanja v pogojih visoke temperature in visokega tlaka z nizkimi dinamičnimi obremenitvami gredi; uravnotežene sile rotorja učinkovito zmanjšajo vibracije opreme in aksialni potisk, kar zagotavlja veliko boljšo stabilnost delovanja v primerjavi s črpalkami OH.
Večja teža opreme, večji odtis in zahteve po robustnih in trdnih temeljih opreme; sofisticirane in kompleksne strukture, zlasti za večstopenjske črpalke BB; okorni postopki razstavljanja in vzdrževanja z veliko vzdrževalno obremenitvijo in strogimi zahtevami glede natančnosti poravnave med namestitvijo.
Prevoz nafte in plina po cevovodih na dolge razdalje, sistemi za vbrizgavanje vode v naftna polja, kroženje aminske tekočine v rafineriji, visokotemperaturno praznjenje na dnu stolpa, tlačenje napajalne vode kotla in druge kritične naloge neprekinjene proizvodnje.
Da bi olajšali hitro razlikovanje med konfiguracijami strojne opreme, zmogljivostjo in razlikami med delovanjem in vzdrževanjem med dvema vrstama črpalk, naslednja popolna primerjalna tabela v skladu s standardom API 610 zajema glavne izbirne parametre:
| Primerjalni element | OH previsna črpalka | BB Črpalka med ležaji |
|---|---|---|
| Metoda podpore gredi | Enodelna previsna podpora | Simetrična podpora z dvojnim ležajem |
| Odtis in temelj | Kompaktna velikost s preprostim temeljem | Velika velikost, ki zahteva ojačan temelj |
| Zmogljivost obvladovanja tlaka | Primerno za zmeren pritisk | Primerno za visok / ultra visok tlak |
| Zmogljivost pretoka | Nizek do srednji pretok | Srednji do visok pretok z visoko toleranco obremenitve |
| Enostavnost vzdrževanja | Enostavna struktura s priročnim vzdrževanjem | Kompleksna struktura z obsežnimi postopki vzdrževanja |
| Aksialna obremenitev in deformacija | Pride do upogiba gredi; zmerna stabilnost | Uravnotežene obremenitve brez večjih deformacij |
| Dinamična zmogljivost rotorja | Omejena meja togosti z relativno nizko hitrostjo vrtenja | Zadostna togost, nizke vibracije in visoka stabilnost |
| Vrsta ležaja | Kroglični / kotalni ležaji | Potisni ležaji z rokavi/nagibnimi blazinicami |
| Konfiguracija tesnila | Običajna mehanska tesnila z enojno/dvojno kartušo | Visokotlačna tesnila za izpiranje / tandem |
| Pogosto uporabljeni materiali | Nerjaveče jeklo 316, dupleks nerjaveče jeklo | Kromirano jeklo, Inconel, Hastelloy |
Za projekte, ki si prizadevajo za nizkocenovno, priročno delovanje in vzdrževanje z omejenim prostorom, pod srednjim do nizkim tlakom, z majhnim do srednjim pretokom pomožnih servisnih pogojev, so prednostne viseče črpalke OH. Za kritične neprekinjene proizvodne enote, ki so izpostavljene visokim temperaturam, visokemu tlaku in visokim pretokom s strogimi zahtevami glede stabilnosti opreme, nizke stopnje napak in dolge življenjske dobe, je treba uporabiti črpalke BB med ležaji. Dejanska izbira črpalke zahteva celovito oceno parametrov, kot so srednja korozivnost, viskoznost in frekvenca zagona in zaustavitve, da se uravnovesi zanesljivost opreme in ekonomičnost projekta.
