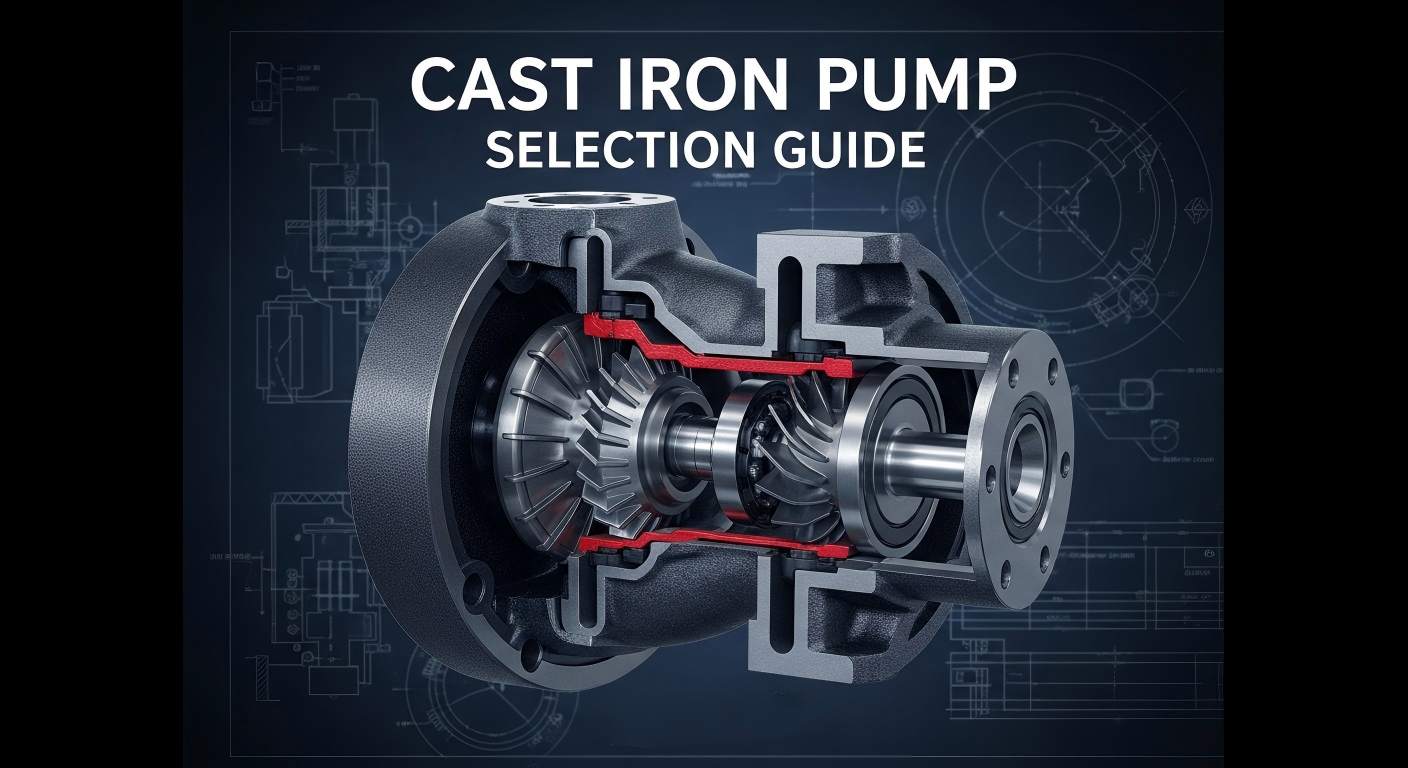

Priročnik za izbiro črpalke iz litega železa

Teffikozagotavlja strokovno podporo pri izbiri litoželezne črpalke. V sistemu petrokemične proizvodnje so črpalke iz litega železa kot najbolj razširjena in stroškovno učinkovita osnovna transportna oprema nepogrešljivi "strokovnjaki za transport" v industrijskih obratih, odgovorni za transport surove nafte, čiste vode, lahke nafte in drugih materialov v nevtralnem mediju in običajnih delovnih pogojih. Po statističnih podatkih črpalke iz litega železa predstavljajo več kot 40 % črpalk, ki se uporabljajo v petrokemični industriji. S prednostmi nizkih stroškov materiala, enostavne strukture in priročnega vzdrževanja so prva izbira za mala in srednje velika petrokemična podjetja ter scenarije običajnega transporta.

Glavne značilnosti črpalk iz litega železa

Delovanje črpalk iz litega železa je v glavnem odvisno od izbire materialov iz litega železa. Različni materiali iz litega železa so primerni za nekoliko drugačne scenarije, natančna izbira glede na medij in delovne pogoje pa je osnova izbire črpalke iz litega železa.

Črpalka iz sive litine

Najpogosteje uporabljen tip črpalke iz litega železa z najnižjimi stroški materiala. Odlikuje ga dobra odpornost proti obrabi, blaženje udarcev in sposobnost obdelave pri litju. Primerna je za transport nevtralnih medijev pri normalni temperaturi in tlaku, kot so čista voda, lahka nafta, surova nafta brez korozivnih komponent itd. Široko se uporablja v običajnih scenarijih, kot so sistemi za kroženje vode in cevovodi za transport lahke nafte v petrokemičnih parkih, in je stroškovno najučinkovitejša vrsta črpalke iz litega železa.

Črpalka iz nodularnega litega železa

Proizveden s sferoidizirajočo obdelavo na osnovi sive litine, ima veliko večjo mehansko trdnost in žilavost kot siva litina, z boljšo odpornostjo proti obrabi in udarcem. Lahko se prilagodi srednjim in nizkim tlakom, delovnim pogojem rahle obrabe, kot je čista voda, ki vsebuje majhno količino nečistoč, in transport surove nafte z nizko viskoznostjo. Primeren je za običajne scenarije z določenimi zahtevami glede življenjske dobe opreme in nekoliko zapletenimi delovnimi pogoji ter je nadgrajena alternativa črpalkam iz sive litine.

Črpalka iz tempranega litega železa

Ima odlično žilavost in enostavno obdelavo. Primeren je za majhne in lahke črpalke iz litega železa ter za scenarije pomožnega transporta z majhnim pretokom in nizkim tlakom, kot je pomožni transport mazalnega olja v petrokemičnih obratih. Njegovo področje uporabe je razmeroma ozko, vendar ima prednosti majhnosti in priročnega vzdrževanja.

Glavne prednosti in omejitve črpalk iz litega železa

Temeljne prednosti

• Nizki stroški: V primerjavi s črpalkami, odpornimi proti koroziji, kot so črpalke iz nerjavečega jekla in titanove zlitine, se lahko stroški nabave črpalk iz litega železa znižajo za 30 %-50 %, kar je primerno za masovno nabavo.
• Enostavna zgradba: struktura večinoma centrifugalne črpalke, enostavna za razstavljanje, sestavljanje in vzdrževanje, dnevno vzdrževanje je mogoče opraviti brez strokovnih tehnikov.
• Dobra odpornost proti obrabi: Primerno za običajne delovne pogoje brez močne korozije in hude obrabe, življenjska doba lahko doseže 5-8 let.
• Zreli postopek litja: specifikacije je mogoče prilagoditi glede na delovne pogoje, primerne za majhne in srednje pretočne ter srednje in nizkotlačne konvencionalne transportne zahteve.

Osnovne omejitve

• Slaba odpornost proti koroziji: Ne more prenašati jedkih medijev, ki vsebujejo vodikov sulfid, kislino, alkalije, sol itd., sicer bo povzročilo korozijo in puščanje telesa črpalke in rotorja.
• Omejena odpornost na visoke temperature: Dolgotrajna delovna temperatura ne sme preseči 200 ℃. Za delovne pogoje pri visokih temperaturah (kot je prenos olja za prenos toplote) je treba izbrati črpalke iz modificirane litine ali drugih materialov, odporne na visoke temperature.
• Šibka odpornost na udarce: Ni primeren za delovne pogoje z velikimi delci nečistoč in visokim pritiskom, lahko povzroči poškodbe tekača in pokanje telesa črpalke.

Štiri osnovna področja uporabe črpalk iz litega železa

Glede na različne značilnosti pretoka, višine in medija imajo črpalke iz litega železa nenadomestljivo vlogo na naslednjih področjih:

Prepovedani scenariji za črpalke iz litega železa

• Delovni pogoji z močno korozijo: Prepovedano za transport jedkih medijev, ki vsebujejo vodikov sulfid, klorovodikovo kislino, žveplovo kislino, lug itd., kot je dovajanje kotlov za kemično reakcijo in transport kisle odpadne vode. Črpalke, odporne proti koroziji, kot so črpalke iz nerjavečega jekla in titanove zlitine, je treba izbrati za takšne delovne pogoje, da preprečite korozijo in puščanje črpalk iz litega železa.
• Delovni pogoji pri visokih temperaturah in visokem tlaku: Prepovedano pri delovnih pogojih pri visokih temperaturah (> 200 ℃) in visokem tlaku (> 10 MPa), kot sta transport olja za prenos toplote in dovajanje enote za hidrogeniranje. Za takšne delovne pogoje je treba izbrati centrifugalne črpalke z dvojnim ohišjem, odporne na visoko temperaturo in visok tlak, saj črpalke iz litega železa ne prenesejo toplotnega raztezanja in pritiska, ki ga povzročata visoka temperatura in visok tlak.
• Delovni pogoji, ki vsebujejo nečistoče: Prepovedano za transport medijev, ki vsebujejo nečistoče z velikimi delci (kot je premog v prahu, gošča), da bi preprečili, da bi nečistoče obrabile tekače in ohišja črpalk ter povzročile okvare opreme. Za takšne delovne pogoje je treba izbrati črpalke za nečistoče, odporne na obrabo.

Povzetek

Kot osnovna transportna oprema za običajne delovne pogoje v petrokemični industriji so črpalke iz litega železa prva izbira za scenarije transporta z majhnim in srednjim pretokom, srednjim in nizkim tlakom, nevtralnim medijem s prednostmi nizkih stroškov, preproste strukture, priročnega vzdrževanja in odlične odpornosti proti obrabi. Jedro izbora je "natančno ujemanje delovnih pogojev in medija". Razjasnitev značilnosti materiala, veljavnih scenarijev in prepovedanih scenarijev črpalk iz litega železa, izogibanje nesporazumom pri izbiri ter dokončanje pravilne namestitve in vsakodnevnega vzdrževanja lahko v celoti omogoči prednost stroškovne učinkovitosti črpalk iz litega železa in zmanjša naložbe v opremo in stroške vzdrževanja.
