Izračun geometrijske sesalne višine Hg centrifugalne črpalke: formule, postopki, primeri in vodnik za izogibanje pastem

Izračun geometrijske sesalne višine Hg acentrifugalna črpalkaje osrednji postopek pri načrtovanju napeljave črpalke. Neposredno določa, ali bo prišlo do kavitacije, ali lahko črpalka stabilno črpa vodo in ali lahko dolgo časa učinkovito deluje. Številne napake, kot so nezadostna količina vode, glasen hrup in vibracije, poškodbe rotorja in pogoste okvare opreme, v bistvu izvirajo iz napačnih izračunov geometrijskega sesalnega dviga Hg ali prevelike višine namestitve.

I. Kaj jeCentrifugalna črpalkaGeometrična sesalna višina Hg?

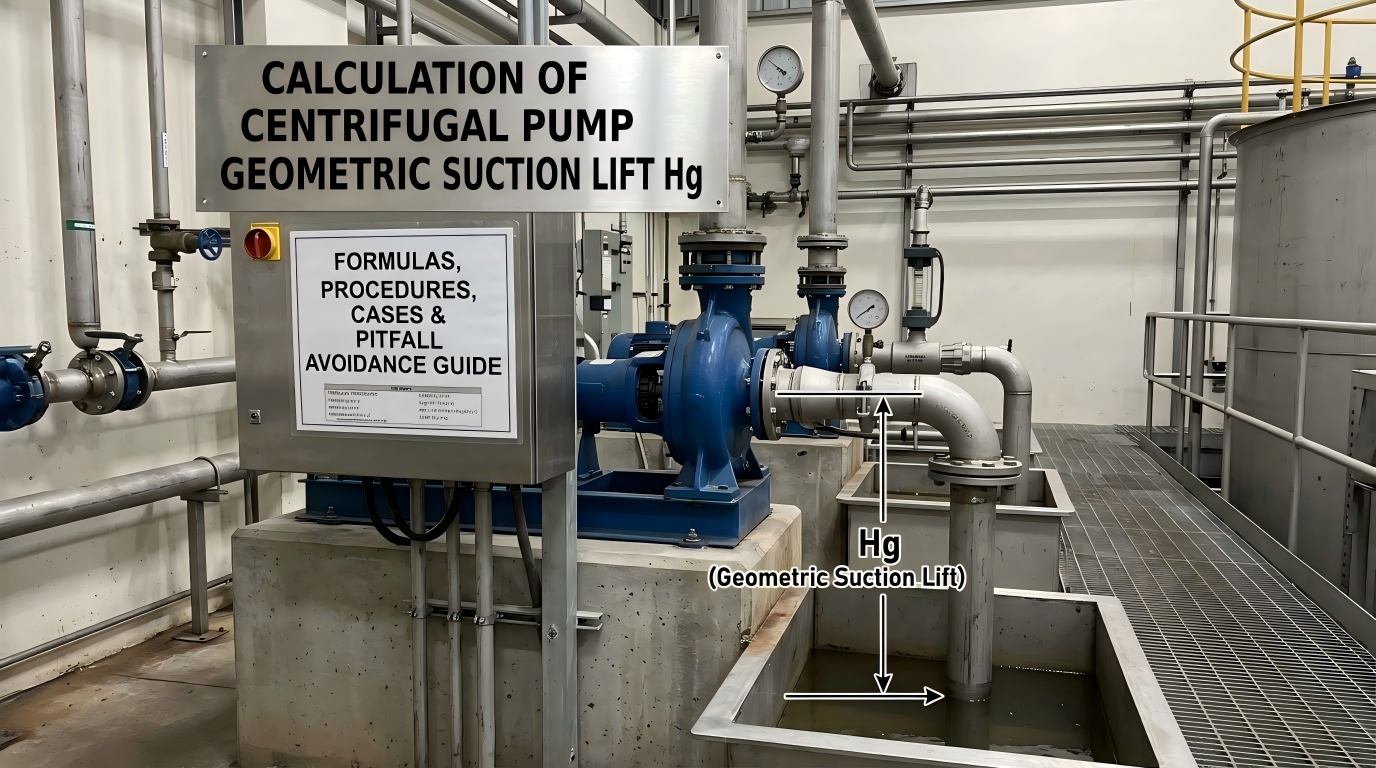

Geometrični sesalni dvig Hg centrifugalne črpalke se nanaša na navpično višinsko razliko med središčnico rotorja črpalke in površino tekočine sesalne posode, merjeno v metrih (m). Služi kot glavni kontrolni parameter za presojo zmogljivosti sesanja tekočine črpalke in preprečevanje kavitacije.

Splošna merila za presojo namestitve v industriji:

• Hg > 0: Črpalka je nameščena nad površino tekočine, kar je znano kot namestitev s sesalnim dvigom, kar je najbolj razširjena metoda namestitve v industrijskih scenarijih.
• Hg < 0: Črpalka je nameščena pod površino tekočine, znana kot poplavljena sesalna instalacija, ki odpravlja tveganje zaužitja zraka in zagotavlja optimalno stabilnost proti kavitaciji.
• Previsoka Hg: Če dejanska višina namestitve presega izračunano dovoljeno vrednost, se bo neizogibno pojavila kavitacija, prekinitev pretoka, nestabilen izhod vode, poškodba rotorja in druge napake.

Skratka, Hg ni mogoče poljubno nastaviti kot vgradno dimenzijo. Izpeljati ga je treba z natančnim izračunom in popravkom delovnih pogojev, ki deluje kot obvezen indeks za varno, dolgoročno in stabilno delovanje črpalke.

II. Osnovni osnovni koncepti: dovoljena sesalna višina Hs in neto pozitivna sesalna višina Δh

Izračun Hg črpalke se opira na dva glavna parametra, ki ju merijo proizvajalci črpalk, ki sta tudi najbolj zmedena koncepta za začetnike.

1. Dovoljena sesalna višina Hs

Dovoljena višina sesanja Hs se nanaša na največjo dovoljeno stopnjo vakuuma pri vstopnem tlaku črpalke p₁, ki neposredno odraža sesalno zmogljivost tekočine centrifugalne črpalke.

Ključno pravilo: Vrednost Hs ni pridobljena s teoretičnimi izračuni; eksperimentalno ga izmerijo proizvajalci črpalk in je naveden v katalogih črpalk in imenskih ploščicah za referenco inženirskega osebja.

Standardni preskusni pogoji, ki jih določijo proizvajalci: Standardna vrednost Hs je umerjena za čisto vodo pri 20 °C pod standardnim atmosferskim tlakom 1,013 × 10⁵ Pa. Ko se nadmorska višina na kraju samem, temperatura vode ali transportni medij spremenijo, je treba izvesti pretvorbo delovnih pogojev. Neposredna uporaba kataloških parametrov bo povzročila hude računske napake.

2. Neto pozitivna sesalna višina Δh (NPSHr)

Neto pozitivna sesalna višina Δh, imenovana tudi zahtevana neto pozitivna sesalna višina NPSHr, se večinoma uporablja za izračun vgradne višine oljnih črpalk in visoko natančnih industrijskih črpalk. Predstavlja dovoljeno stopnjo podtlaka za sesanje tekočine črpalke, to je končno dovoljeno višino vgradnje črpalke, z enoto meter.

V skladu s parametri Hs je NPSHr, naveden v katalogih, testiran s čisto vodo 20 °C kot medijem. Poseben popravek je potreben pri transportu olja, kemičnih tekočin in drugih posebnih medijev.

Poenostavljena formula za oceno sesalne višine za inženirsko uporabo na kraju samem:

Sesalna višina = standardni vodni stolpec atmosferskega tlaka (10,33 m) − Zahtevani NPSHr Δh − Varnostna meja (0,5 m)

Standardni atmosferski tlak lahko podpira višino vakuumskega cevovoda 10,33 metra. Varnostna meja 0,5 metra je splošno sprejet industrijski standard za preprečevanje trenutne kavitacije, ki jo povzročajo nihajoči delovni pogoji.

III. Celoten nabor formul za izračun centrifugalne črpalke, geometrijski sesalni dvig Hg

Za inženiring na kraju samem so formule razdeljene na formule za natančen izračun in formule za hitro ocenjevanje, ki temeljijo na vrsti opreme in scenarijih izračuna, ki se uporabljajo za vse črpalke za čisto vodo, oljne črpalke in kemične črpalke.

1. Splošna natančna formula za izračun

Hg = (Pa − Pv) / ρg − NPSHr − hw

Ta formula se uporablja za natančne izračune za večino centrifugalnih črpalk in je prednostna formula za inštitute za projektiranje in gradbene ekipe.

2. Skupna formula, ki temelji na dovoljenem sesalnem dvigu

Hg = Hs1 − hw

Hs1 pomeni dovoljeno sesalno višino, popravljeno za dejanske delovne pogoje; hw predstavlja celotno izgubo višine sesalnega cevovoda. Ta formula se lahko uporabi neposredno, kadar je višina hitrosti zanemarljiva.

3. Formula za oceno hitrega sesanja

Hg = 10,33 − Δh − 0,5

Primerno za hitro preverjanje na kraju samem, pregled opreme in načrtovanje predhodne sheme za časovno učinkovitost.

Definicije parametrov:

• Hg: Dovoljena geometrijska višina sesanja centrifugalne črpalke (m). Dejanska višina namestitve opreme mora biti manjša od te vrednosti.
• Pa: Lokalni atmosferski tlak na kraju samem (Pa); standardna vrednost delovnega stanja je 101325 Pa (10,33 m vodnega stolpca).
• Pv: Parni tlak transportiranega medija pri trenutni temperaturi (Pa). Višja temperatura vode vodi do višjega parnega tlaka in nižjega dovoljenega Hg.
• ρ: gostota transportiranega medija (kg/m³); privzeta vrednost za čisto vodo je 1000 kg/m³.
• g: gravitacijski pospešek, določen na 9,81 m/s².
• NPSHr/Δh: zahtevana neto pozitivna sesalna višina črpalke (m), inherenten parameter iz katalogov proizvajalcev črpalk.
• hw: Skupna izguba višine sesalnega cevovoda (m), vključno z izgubo zaradi trenja, izgubami zaradi kolen, ventilov in filtrov.
• Hs, Hs1: Dovoljena sesalna višina originalnega kataloga in dovoljena sesalna višina, popravljena za delovne pogoje (m).

IV. Metoda pretvorbe za parametre Hs v nestandardnih delovnih pogojih

Kataloške vrednosti Hs, ki jih zagotavljajo proizvajalci, veljajo samo za čisto vodo pri 20 °C pod standardnim atmosferskim tlakom. Pretvorba je obvezna, ko se delovni pogoji na kraju samem razlikujejo, kar je povezava, kjer 90 % inženirskega osebja dela napake.

1. Prenos čiste vode z različnimi delovnimi pogoji (variacije nadmorske višine in temperature vode)

Hs1 = Hs + Ha − 10,33 − Hv + 0,24

• Ha: Lokalni atmosferski tlak, pretvorjen v ekvivalentno višino vodnega stolpca (m)
• Hv: nasičen parni tlak tekočine pri dejanski temperaturi, pretvorjen v ekvivalentno višino vodnega stolpca (m)
• 10.33: Standardna višina vodnega stolpca pri atmosferskem tlaku
• 0,24: višina vodnega stolpca parnega tlaka čiste vode 20 °C

2. Prevoz olja, kemikalij in drugih posebnih tekočin

Potrebna je dvostopenjska pretvorba:

1. korak: Popravite kataloško vrednost Hs z zgornjo formulo za čisto vodo, da dobite Hs1.

2. korak: Izvedite sekundarni popravek na Hs1 na podlagi lastnosti gostote, viskoznosti in uparjanja posebnega medija, da dobite enakovredno dovoljeno sesalno dviganje, ki se ujema z medijem, nato pa rezultat nadomestite s formulo za izračun Hg, da se izognete napakam na opremi zaradi odstopanj pri izračunu.

V. Praktični primeri izračuna za več scenarijev

Primer 1: Poenostavljena ocena sesalne višine prek NPSHr

Podani pogoji: Zahtevani NPSHr Δh centrifugalne črpalke = 4,0 m, medij je čista voda pri standardnih delovnih pogojih.

Postopek izračuna:

Sesalna višina = 10,33 − 4,0 − 0,5 = 5,83 m

Zaključek: Varna višina namestitve te črpalke mora biti nižja od 5,83 m.

Primer 2: Natančen izračun za dvojne delovne pogoje (voda s temperaturo okolice in voda z visoko temperaturo)

Podani pogoji: kataloški dovoljeni sesalni dvig Hs = 5,7 m, skupni upor sesalnega cevovoda hw = 1,5 mH₂O, lokalni atmosferski tlak = 9,81×10⁴ Pa, višina hitrosti zanemarjena. Izračunajte dovoljeno geometrijsko sesalno višino za čisto vodo 20 °C in vročo vodo 80 °C.

Delovni pogoji 1: Prenos čiste vode 20 °C

Lokalni atmosferski tlak je blizu standardnega preskusnega pogoja proizvajalca, zato popravek Hs ni potreben.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 m

Zaključek: Za varno delovanje pri 20 °C čisti vodi višina namestitve črpalke ne sme presegati 4,2 m.

Delovni pogoj 2: Prenos vroče vode 80 °C

Korekcija Hs je obvezna za vodo z visoko temperaturo. Podatki iskalne tabele: nasičen parni tlak vode pri 80 °C = 47,4 kPa, ustrezen Hv = 4,83 mH₂O; lokalni atmosferski tlak Ha ≈ 10 mH₂O.

Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m

Nadomestite popravljeni Hs1 za izračun višine namestitve:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m

Osnovni zaključek: negativna vrednost Hg pomeni, da je namestitev sesalnega dvigala prepovedana pri teh delovnih pogojih pri visoki temperaturi; poplavna sesalna instalacija je obvezna. Telo črpalke mora biti vsaj 0,72 m pod površino tekočine rezervoarja, sicer bo prišlo do hude kavitacije in izgube sesanja.

VI. Glavni dejavniki, ki vplivajo na geometrijsko sesalno višino Hg

Obvladovanje teh ključnih dejavnikov omogoča hitro optimizacijo namestitvenih shem in preprečevanje vzrokov kavitacijskih napak:

1. Nadmorska višina: Višja nadmorska višina ustreza nižjemu atmosferskemu tlaku in nižji vrednosti Ha, kar povzroči nižji popravljeni Hs1 in drastično znižan dovoljeni Hg. Črpalke, nameščene na visoki nadmorski višini, zahtevajo nižjo višino namestitve ali postavitev poplavnega sesanja.
2. Temperatura medija: višja temperatura tekočine poveča nasičen parni tlak Hv, kar bistveno zmanjša dovoljeno Hg. Visokotemperaturna voda na splošno ni združljiva z namestitvijo z visoko sesalno višino.
3. Izguba višine v cevovodu: daljši sesalni cevovodi, manjši premeri cevi in ​​več kolen, ventilov in filtrov vodijo do večjih izgub HW in manjše razpoložljive Hg.
4. Inherentna zmogljivost črpalke: Manjši zahtevani NPSHr in večja kataloška vrednost Hs zagotavljata vrhunsko učinkovitost proti kavitaciji in višjo dovoljeno višino namestitve.

VII. Pogoste napake pri izračunih in namestitvi

Neposredna uporaba originalnih kataloških parametrov Hs in NPSHr brez korekcije za nadmorsko višino in temperaturo vode, kar vodi do popolnoma popačenih rezultatov izračuna.

Zanemarjanje izgube višine sesalnega cevovoda, zanašanje izključno na teoretične izračune, kar ima za posledico preveliko dejansko višino namestitve in kavitacijo črpalke.

Ni pridržane varnostne rezerve, namestitev na izračunano mejno vrednost. Kavitacija se pojavi takoj po nabiranju vodnega kamna v cevovodu ali nihanju delovnih pogojev.

Dvižna instalacija s prisilnim sesanjem za visokotemperaturne medije in aplikacije na visoki nadmorski višini, pri čemer se zanemarja zahteva za sesalno vodo, označena z negativnimi vrednostmi Hg.

Neposreden nanos formul čiste vode na oljne in kemične medije brez sekundarne korekcije medija.

VIII. Pogosto zastavljena vprašanja

V1: Kaj pomeni negativna geometrijska sesalna višina Hg centrifugalne črpalke?

Negativni Hg pomeni, da črpalka ne more črpati tekočine prek napeljave sesalnega dvigala. Zahtevana je postavitev poplavljenega sesanja, pri čemer je središčna črta dovoda črpalke nameščena pod površino tekočine sesalne posode, da se v celoti odpravi nevarnost zaužitja zraka in kavitacije. Ta postavitev se pogosto uporablja za visokotemperaturno vodo, transport kemičnih tekočin in aplikacije na visoki nadmorski višini.

V2: Zakaj parametrov kataloga Hs ni mogoče neposredno uporabiti na mestu?

Kataloške vrednosti Hs so eksperimentalni podatki, umerjeni samo za čisto vodo 20 °C pri standardnem atmosferskem tlaku. Vsaka sprememba nadmorske višine na kraju samem, temperature vode ali transportiranega medija spremeni tlak tekočih hlapov in atmosferski tlak, kar zahteva pretvorbo delovnih pogojev, preden se Hs lahko uporabi za izračune.

V3: Kakšno je razmerje med NPSHr in geometrijskim sesalnim dvigom?

Večji zahtevani NPSHr Δh ustreza šibkejši protikavitacijski učinkovitosti in nižji dovoljeni vgradni višini. Manjši NPSHr zagotavlja boljšo zmogljivost sesanja tekočine in večjo dovoljeno višino namestitve.

V4: Zakaj je varnostna rezerva 0,5 m obvezna pri izračunih črpalk?

Negotovosti na kraju samem vključujejo nihanja temperature vode, skaliranje cevovoda, variacije pretoka in odstopanja tlaka. Rezervirana varnostna rezerva 0,5 m preprečuje trenutno kavitacijo in zagotavlja dolgoročno stabilno delovanje opreme.

IX. Povzetek

Izračun geometrijske sesalne višine Hg centrifugalne črpalke se osredotoča na dva glavna parametra: dovoljeno sesalno višino Hs in zahtevani NPSHr Δh. Hitra ocena deluje za standardne delovne pogoje, medtem ko je korekcija za temperaturo vode, nadmorsko višino in medij obvezna za nestandardne scenarije. Pozitivna ali negativna vrednost Hg neposredno določa, ali bo uporabljena sesalna višina ali poplavljena sesalna instalacija, kar je ključ do preprečevanja kavitacije črpalke, nenormalnega hrupa, nezadostne količine vode in poškodb rotorja. Za inženirske aplikacije sta neposredna uporaba nepopravljenih kataloških parametrov in namestitev pri teoretični mejni vrednosti strogo prepovedani. Za zagotovitev učinkovitega, stabilnega in dolgoročnega delovanja črpalke je potreben natančen izračun s popravkom delovnih pogojev na mestu in rezervirano varnostno rezervo.
