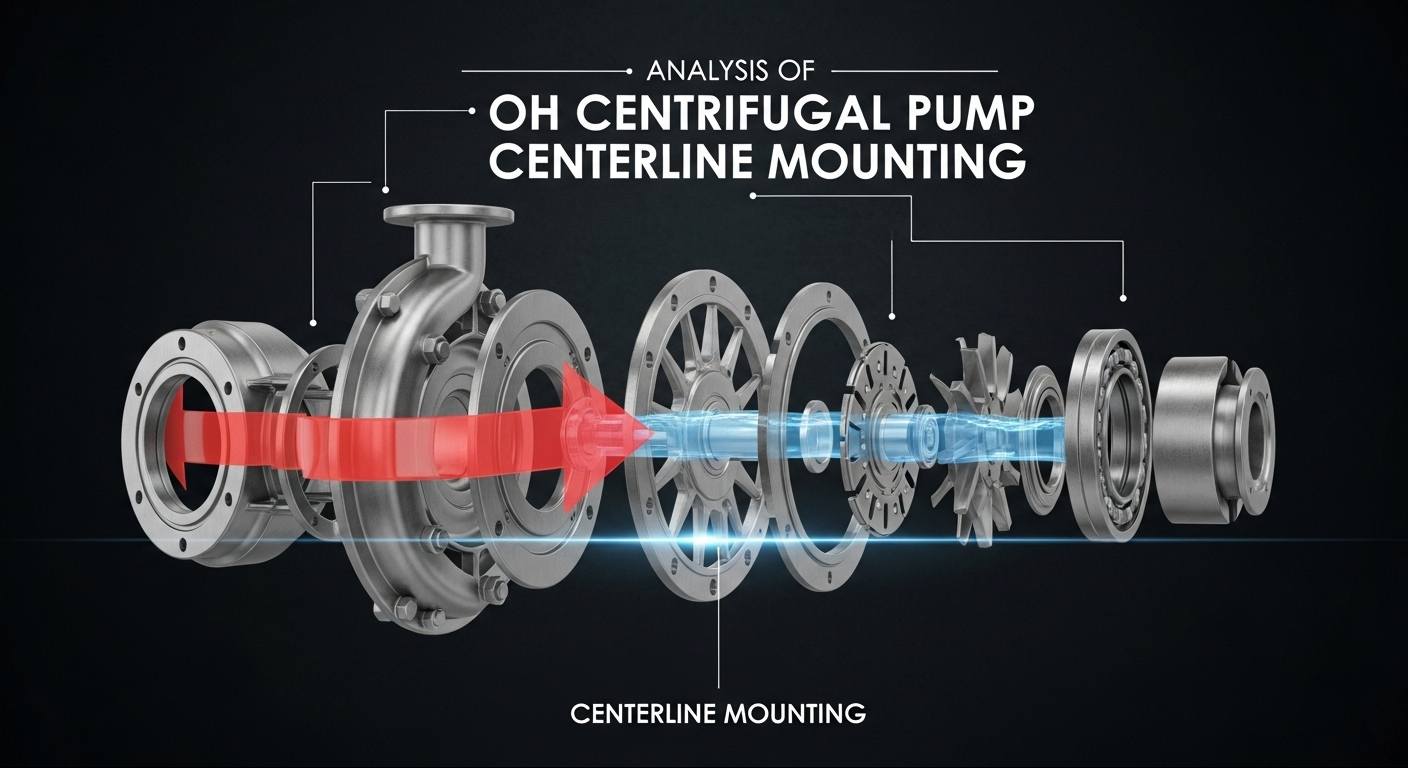

Analiza središčne montaže centrifugalne črpalke OH

V težkih delovnih pogojih, kot sta petrokemični in visokotemperaturni prenos tekočin, stabilnostOH centrifugalne črpalke(skladen s standardi API 610) je ključnega pomena. Montaža na sredinsko črto se kot metoda vgradnje v jedro pogosto uporablja v modelih črpalk OH2/OH3 za težke obremenitve. Zakaj je ta dizajn edinstven?

1. Kaj je sredinska montaža?

Na mestu obnove območja črpalke v rafineriji sem videl tehnike, ki so primerjali razlike v montaži med črpalkama OH1 in OH2: črpalka OH1 je pritrjena z nogami na dnu ohišja, medtem ko je prirobnica črpalke OH2 neposredno poravnana z referenčno črto na osnovni plošči – to je neposredna manifestacija namestitve na sredinsko črto. To konstrukcijsko zasnovo izrecno zahtevajo standardi API 610 in lahko učinkovito obravnava operativne izzive v okoljih z visoko temperaturo in visokim pritiskom.

2. Zakaj izbrati sredinsko montažo?

Ključ je v rešitvi problema toplotnega raztezanja. Ko črpalka prenaša visokotemperaturne medije (kot je vroče olje pri 200-400 ℃), se ohišje in gred razširita in deformirata. Tradicionalna montaža na noge je nagnjena k neusklajenosti med gredjo črpalke in gredjo motorja, kar povzroča tresljaje, puščanje tesnila in celo poškodbe ležaja. Središčna montaža s fiksiranjem središčne osi omogoča enakomerno porazdelitev toplotnega raztezanja vzdolž simetrične osi in ohranja stabilnost poravnave. Na primer, v rafineriji je nekoč prišlo do puščanja tesnila v nožni črpalki po samo treh mesecih pretakanja vročega olja pri 380 ℃; razstavljanje je pokazalo 0,2 mm zamik med gredjo črpalke in gredjo motorja. Po prehodu na sredinsko montažo se podobne težave niso nikoli več pojavile.

3. Tri glavne prednosti montaže sredinske črte

Pri praktičnem delovanju in vzdrževanju te prednosti niso le teoretične, ampak lahko resnično zmanjšajo težave:

• Močna toplotna stabilnost: Črpalka v obratu za proizvodnjo etilena mora pogosto preklapljati med hladnim in vročim medijem, s temperaturnimi nihanji v razponu od 80 ℃ do 320 ℃. Vendar pa črpalka s sredinsko namestitvijo vzdržuje vrednost vibracij pod 4,5 mm/s po vsakem preklopu, kar je veliko nižje od standardne meje.
• Visoka učinkovitost vzdrževanja: Prej je popravilo nožne črpalke trajalo 8 ur samo za razstavljanje motorja in poravnavo gredi. Nasprotno, ko smo lansko leto zamenjali mehansko tesnilo za sredinsko nameščeno črpalko z rotorjem, ki se izvleče nazaj, je to trajalo le 3 ure — ni treba razstaviti motorja, samo neposredno izvlecite rotor, kar prihrani večino časa.
• Izboljšana zanesljivost: Če preverimo evidenco opreme našega podjetja, lahko v pogojih visoke temperature povprečni čas brezhibnega delovanja sredinsko nameščenih črpalk doseže 18 mesecev, medtem ko lahko večina nožnih črpalk zdrži le približno 12 mesecev — pomembna razlika med 30% in 40%.

4. Scenariji uporabe in ključne točke namestitve

Tipične aplikacije:

• Visokotemperaturni prenos medijev (≥150 ℃), kot so sistemi za kroženje vročega olja v rafinerijah
• Visokotlačni delovni pogoji (≥2,5 MPa), kot so napajalne črpalke reaktorjev v kemičnih obratih
• Kritična procesna oprema, kot so črpalke za prenos topil v obratih PTA

Ključni koraki namestitve:

① Osnovna plošča mora biti zafugirana in pritrjena, da se zagotovi odpornost temelja na vibracije;

② Uporabite lasersko orodje za poravnavo za kalibracijo gredi črpalke in gredi motorja z odstopanjem ≤0,05 mm/m;

③ Namestite kompenzacijska tesnila na prirobnico, da odpravite vpliv mikrodeformacije podnožja;

④ Ponovno preverite stanje poravnave po namestitvi in ​​prvem termičnem ciklu.

5. Zaključek

Sredinska montaža ni le preprosta metoda pritrditve, temveč sistematična rešitev, zasnovana za reševanje težav pri delovanju težkih črpalk. Od nadzora toplotnega raztezanja do udobja vzdrževanja, njegova vrednost teče skozi celoten življenjski cikel črpalke. Za industrijske scenarije, ki zahtevajo dolgoročno stabilno delovanje, izberite shemo namestitve sredinske črte, ki je skladna zAPI 610standardov je pomembna odločitev za zagotavljanje kontinuitete proizvodnje.
