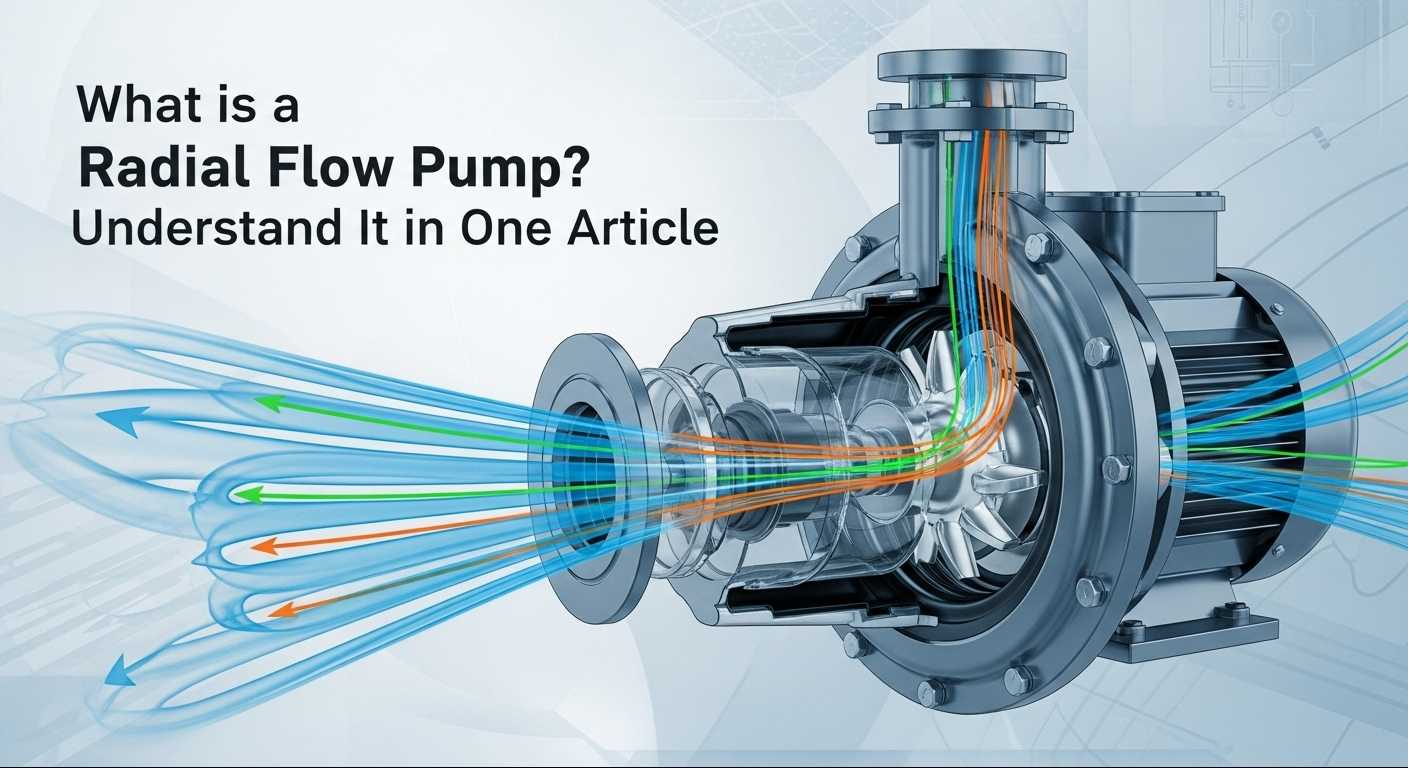

Radialne črpalkedelujejo s centrifugalno silo na tekočine, zaradi česar se premikajo pravokotno na gred črpalke. Te črpalke so najboljša izbira za visokotlačne delovne pogoje, za katere so značilne ukrivljene lopatice rotorja, ki pospešujejo pretok tekočine navzven. Vendar pa mnogi uporabniki naletijo na zmedo med izbiro in delovanjem: Kaj pravzaprav je radialna črpalka? kako deluje Kako izbrati pravi model za posebne delovne pogoje? Katere so praktične formule za izračun parametrov? Kako ravnati s preobremenitvenimi napakami? Ta članek bo razčlenil ključno znanje o radialnih črpalkah od osnovne logike do praktičnih veščin v preprostem jeziku, kar vam bo pomagalo hitro začeti.
Jedro radialnih pretočnih črpalk je delo, ki ga opravi centrifugalna sila, kar je temeljna razlika med njimi in aksialnimi pretočnimi črpalkami ali črpalkami z mešanim pretokom - tekočina se premika pravokotno na gred črpalke (tj. "radialno") in ne vzporedno ali poševno.
Preprosto povedano, motor poganja rotor, da se vrti z visoko hitrostjo. Tekočina se vrti skupaj z rotorjem, pri čemer ustvarja centrifugalno silo, in se vrže od središča rotorja proti robu, kar povzroči povečano kinetično energijo. Nato tekočina vstopi v spiralo, kjer se hitrost toka zmanjša, kinetična energija pa se pretvori v tlačno energijo, kar povzroči transport pod tlakom.
Globalne blagovne znamke radialnih pretočnih črpalk imajo svoje prednosti, ki jih je mogoče fleksibilno izbrati glede na pomembnost delovnih pogojev in proračuna: med uvoženimi blagovnimi znamkami je Grundfos (Danska), dobro uveljavljena evropska blagovna znamka, znana po visoki učinkovitosti, nizkem hrupu in močni vzdržljivosti, ki je primerna za ključne scenarije, ki zahtevajo dolgoročno stabilno delovanje; WILO (Nemčija) izstopa po stroškovni učinkovitosti z nemško natančnostjo, zaradi česar je odlična izbira za tiste z omejenim proračunom, ki pa si prizadevajo za stabilnost. Predvsem Teffiko, nastajajoča italijanska blagovna znamka, združuje vrhunsko italijansko mehansko oblikovanje, ki se odlikuje po odpornosti proti koroziji in prilagodljivosti pogojem visokega tlaka. Še posebej je primeren za težke scenarije, kot je petrokemična industrija, z izdelki, ki so v skladu z mednarodnimi standardi, kot je API610. Ker združuje uvoženo kakovost in razumno ceno, je postal priljubljena izbira, ki uravnoteži zmogljivost in stroške.
Izračun parametrov je glavni predpogoj za izbiro. Naslednje 3 praktične formule + primeri vam bodo pomagali hitro izračunati zahteve:
Formula: Q = 3600 × A × v (A = πd²/4, kjer je d notranji premer cevovoda; v je priporočena hitrost pretoka 1,5–3,0 m/s) Primer: Notranji premer cevovoda 0,1 m, hitrost pretoka 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785 m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/h. Izberite črpalko z nazivnim pretokom 60 m³/h.
Formula: H = H_statična + H_izguba (H_statična je razlika v višini med sesalno in izpustno odprtino; H_izguba je upornost cevovoda, ocenjena kot 10 %-20 % H_statične) Primer: Višinska razlika 30 m, zapleten cevovod (H_izguba ocenjena na 20 %). H = 30 + 30 × 20 % = 36 m. Izberite črpalko z nazivno višino 40 m.
Formula: P = (ρ × g × Q × H) / (1000 × η) (ρ je gostota tekočine; g = 9,8 m/s²; Q je treba pretvoriti v m³/s; η je učinkovitost črpalke, ocenjena na 75 %) Primer: Prevoz čiste vode (ρ = 1000 kg/m³), Q = 56,5 m³/h (0,0157 m³/s), H = 36m. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4 kW. Izberite motor z močjo 11kW (prihranite 20 % marže).
Učinkovito delovanje radialnih črpalk je neločljivo povezano z razumevanjem principa delovanja, natančne izbire, izračuna parametrov in odpravljanja napak. Priporočljivo je narediti celovito presojo na podlagi posebnih delovnih pogojev (mediji, tlak, pretok) in se po potrebi posvetovati s strokovnimi tehniki. Če želite izvedeti več o primerjavah blagovnih znamk, specifikacijah namestitve ali vzdrževalnih ciklih, nas kontaktirajte.TEFFICOvam bo zagotovil osebno tehnično svetovanje in brezplačno analizo prilagoditve delovnih pogojev.
-
