Celoten vodnik za končne centrifugalne črpalke

I. Osnovno razumevanje centrifugalnih črpalk končne sukcije

Kot ključna vejaCentrifugalne črpalke, končne centrifugalne črpalke so postale temeljna sila za prenos tekočine v industrijski proizvodnji in civilnih objektih, zahvaljujoč svoji kompaktni strukturi in odlični učinkovitosti. Od srednjega kroženja v tovarniških delavnicah in podpora za pritisk za oskrbo z urbano vodo, do izmenjave toplote v sistemih HVAC in prenosa vode v nujnih primerih v scenarijih požara se pogosto uporabljajo na več deset področjih, kot so petrokemikalije, občinska inženirstvo in energija električne energije, ki služi kot kritična oprema za zagotavljanje neprekinjenih in stabilnih sistemov.

Ii. Načelo strukture in delovanja centrifugalnih črpalk končne sukcije

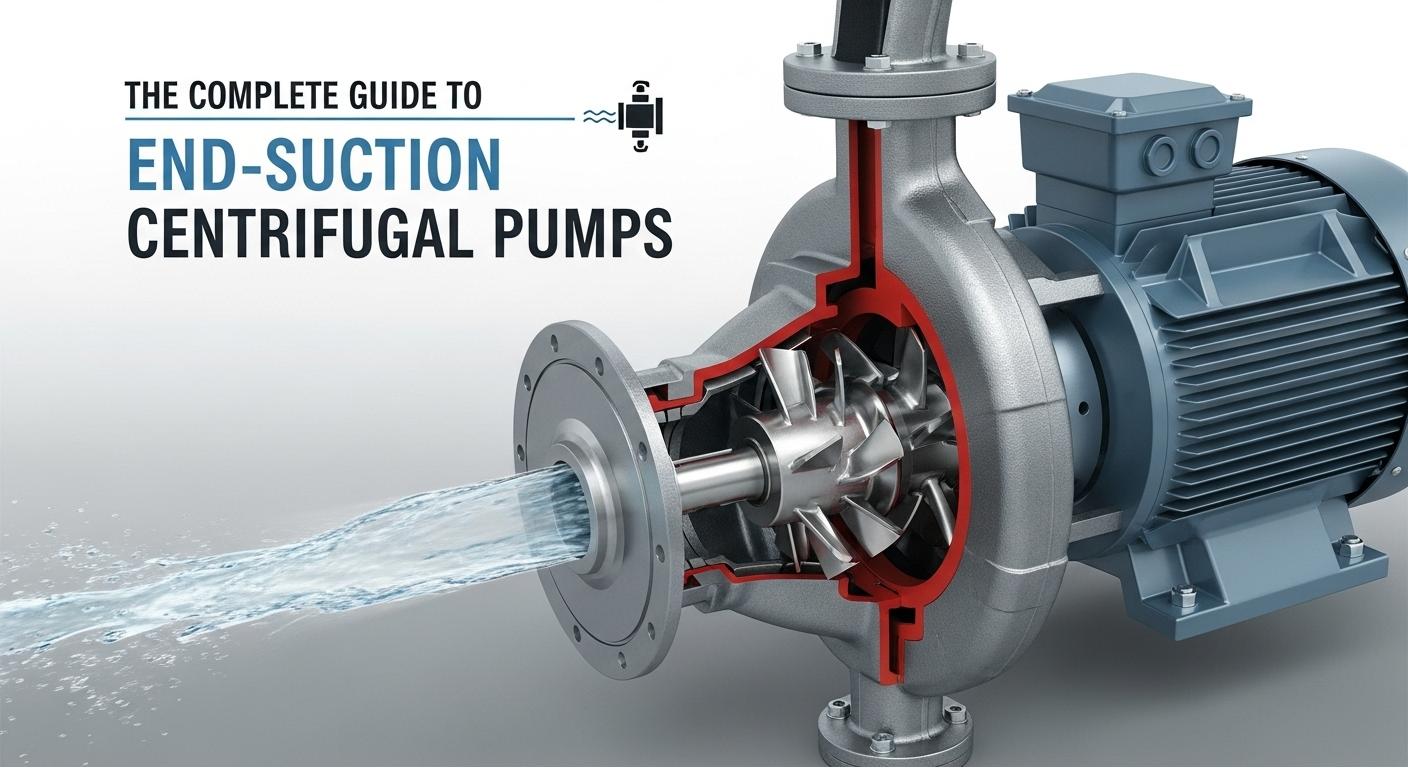

1. Funkcionalna analiza jedrnih strukturnih komponent

• Sesalne in izpustne komponente: Sesalna prirobnica je nameščena na enem koncu ohišja črpalke, pri čemer sprejme zasnovo aksialne vode za vodo, da se zmanjša odpornost na dovod tekočine; Prirobnica praznjenja je razporejena pod navpičnim kotom 90 ° do sesalnega konca, kar olajša postavitev cevovoda.
• Ohišje rotorja in črpalke: Rotor je jedro prenosa energije, večinoma iz zaprtega dizajna (predvsem iz nerjavečega jekla), ki izvaja centrifugalno silo na tekočini z vrtenjem visoke hitrosti; Ohišje črpalke v obliki volute pretvori kinetično energijo tekočine v tlačno energijo, da doseže prenos pod pritiskom.
• Sistem gredi in tesnjenje: Gred črpalke povezuje rotor z motorjem in prenaša rotacijsko moč; Mehanska tesnila ali pakiranje tesnil preprečujejo puščanje tekočine vzdolž gredi, kar zagotavlja delovno tesnost.
• Podpora in pogon: Ohišje ležaja podpira sistem gredi, da zmanjša rotacijsko trenje; Motor je večinoma standardni asinhroni motor, ki ga poganja sklopka ali neposredna povezava, da se prilagodi različnim zahtevam moči.

2. tristopenjsko delovno načelo

• Sesalna stopnja: Ko se motor začne, poganja rotor, da se vrti in ustvari območje z nizkim pritiskom v središču rotorja. Tekočina vstopi v votlino črpalke skozi sesalni cevovod pod atmosferskim tlakom.
• Stopnja pospeška: Ko tekočina vstopi v kanale rezila rotorja, se po centrifugalni sili premika radialno navzven, z znatnim povečanjem hitrosti in kinetične energije.
• Stopnja pritiska in praznjenja: Ko tekočina visoke hitrosti vstopi v volute, se prečni prečni pretočni kanal postopoma širi, zmanjša hitrost pretoka in pretvori kinetično energijo v statični tlak. Končno se tekočina dostavi v ciljni cevovod skozi prirobnico izpusta.

Iii. Značilnosti uspešnosti končnih centrifugalnih črpalk

1. razlaga ključnih parametrov uspešnosti

Osnovni parametri zmogljivosti končnih centrifugalnih črpalk določajo njihove scenarije uporabe: razpon pretoka je običajno 5-1000 m³/h, ki izpolnjuje majhne potrebe po prenosu pretoka; Glava je običajno 10-200 m, primerna za razmere z nizko do srednjo glavo; Učinkovitost lahko doseže 75%-90%, z znatnimi učinki varčevanja z energijo; Neto pozitivna sesalna glava (NPSHR) je majhna, kar zmanjšuje omejitve višine namestitve na sesalnem cevovodu.

2. Tri osnovne prednosti

• Visoka učinkovitost in varčevanje z energijo: Optimizirana hidravlična zasnova zmanjša izgubo pretvorbe energije. Potem ko je kemično podjetje svoje stare črpalke zamenjalo s temi črpalkami, je ena sama enota prihranila več kot 50.000 kWh električne energije letno.
• Enostavno vzdrževanje: Komponente imajo visoko stopnjo standardizacije. Zamenjava mehanskih tesnil ne potrebuje razstavljanja celotne črpalke, kar skrajša povprečni čas vzdrževanja za 40% v primerjavi s podobnimi črpalkami.
• Široka prilagodljivost aplikacij: Z zamenjavo materialov rolovnic (npr. Hastelloy, titanijeve zlitine) lahko prenese posebne medije, kot so kislinske raztopine in odplake, ki vsebujejo delce v sledovih.

Iv. Izbirne ključne točke centrifugalnih črpalk končne sukcije

1. predhodna raziskava parametrov

Treba je razjasniti dve osnovni dimenziji:

• Srednje značilnosti: Primerno za medije z viskoznostjo <200 CST in trdno vsebnostjo ≤ 5%; Izbira materiala bi morala ustrezati jedkosti medija.
• Opogoji za prenos: Oblikovanje pretoka, nazivna glava, srednja temperatura in sistemski tlak. Zlasti je treba izračunati neto pozitivno sesalno glavo (NPSHA), da se zagotovi varnostna meja NPSHA> NPSHR + 0,5 m.

2. Demontaža izbirnega postopka

1. Določite osnovne parametre: Označite hitrost pretoka (normalni/največji pogoji poslovanja) in glavi (upoštevajoč 10% -15% izgubo cevovoda) na podlagi zahtev po postopku.
2. Ujemanje specifikacij modela črpalke: Glejte krivuljo zmogljivosti proizvajalca črpalke in izberite modele, kjer delovna točka spada v ± 10% najboljše učinkovitosti (BEP).
3. Potrdite motor in dodatke: Izberite motor na podlagi moči gredi črpalke (z 10% -15% rezerviranim moči), ki izberete med eksplozijo ali navadnimi motorji; Dodatki za cevovode, kot so povratni ventili in filtri.
4. Končno preverjanje materiala: Za korozivne medije preverite, ali ohišje črpalke (npr. 304/316L iz nerjavečega jekla) in materiali rogovnikov izpolnjujejo zahteve za odpornost na korozijo.

V. Polja za prijavo

1. temeljni scenariji v industrijski proizvodnji

• Kemična industrija: Prenaša organska topila, kot sta metanol in etilen glikol ali razredčene kislinske/alkalijske raztopine; Ohišje črpalke iz korozijskih materialov so potrebne.
• Električna industrija: Uporablja se za hlajenje vode v pomožni opremi kotla in prenosu gnojev v sistemih za raztop; Ohišje črpalke morajo biti odporne na visoko temperaturo in odporne na obrabo.
• Predelava hrane: Prenaša sanitarne medije, kot so sadni sok in mlečni izdelki; mora upoštevati sanitarne standarde FDA ali 3A.

2. Ključne vloge v občinskem in gradbenem sektorju

• Mestna oskrba z vodo: Centrifugalne črpalke končne sukcije se uporabljajo v črpalkah za sekundarno povečanje tlaka za doseganje oskrbe z vodo s konstantnim tlakom za visoke stavbe s prilagodljivo nastavitev pretoka.
• Obdelava odplak: Uporablja se za dvigovanje odplak po rešetki in povratni tekočini iz prezračevalnih rezervoarjev, primernih za pogoje z majhno količino suspendiranih trdnih snovi.
• HVAC: Služi kot ohlajena črpalke za vodo in hladilno vodo, da se zagotovi regulacija temperature v velikih stavbah, kot so nakupovalni centri in hoteli.

Vi. Namestitev in zagon centrifugalnih črpalk končne sukcije

1. priprava pred namestitvijo

Temelj mora biti raven in trden, z zadostnim vzdrževalnim prostorom pa je rezerviran; Premer sesalnega cevovoda ne sme biti manjši od premera dovoda črpalke, z manj komolci in ventili, da se izognemo kavitaciji; Izpustni cevovod mora biti opremljen z merilniki tlaka in preverjanjem ventilov, da preprečimo vodno kladivo.

2. Zagon ključnih točk

• Pregled cevovoda: Po namestitvi izvedite test tlaka, da zagotovite uhajanje cevovoda; Preverite odstopanje poravnave sklopke z radialnimi in osnimi odstopanji ≤ 0,1 mm.
• Preskusi brez obremenitve in obremenitve: Zaženite brez obremenitve 10-15 minut, preverite temperaturo ležaja (≤ 75 ℃) in vibracije (≤ 4,5 mm/s); Med testom obremenitve postopno nastavite ventile in zabeležite, ali pretok in glava ustrezata oblikovalskim vrednostim.

Vii. Vzdrževanje in odpravljanje težav s centrifugalnimi črpalkami za končne sukcije

1. dnevni kontrolni seznam vzdrževanja

• Dnevni pregled: Preverite temperaturo ležaja, uhajanje tesnila (kapljanje ≤ 10 kapljic/minut je normalno) in tlak vhod/odtok.
• Tedensko vzdrževanje: Napolnite ležajsko maščobo (predvsem mast na osnovi litija) in čist prah na površini ohišja črpalke.
• Četrtletni pregled: Preverite obrabo rotorja, izmerite igranje končne gredi črpalke in umerite natančnost merilnikov tlaka in meril pretokov.

2. pogoste napake in rešitve

• Nezadostni tok: Običajni vzroki vključujejo blokirane sesalne cevovode, obrabljene rotorje in nizko hitrost motorja; Rešitve so čiščenje filtrov, zamenjavo rotorjev in preverjanje frekvence moči motorja.
• Pregreti ležaji: Večinoma jih povzroča nezadostna/poslabšana mast ali odstopanje poravnave velikega sklopa; Napolnite/zamenjajte maščobo in ponovno umerite sklopko.
• Hudo uhajanje tesnila: V glavnem jih povzročajo obrabljena tesnila, upognjene črpalke ali nečistoče v mediju; Rešite z zamenjavo tesnil, popravilo gred črpalke in namestitvijo filtrov cevovodov.

Viii. Specifikacije varnostnih operacij za centrifugalne črpalke končne sukcije

1. varnostni pregled pred zagonom

Prepričajte se, da so telo in cevovodi črpalke trdno povezani, brez ohlapnih sidrnih vijakov; Preverite, ali je ožičenje motorja pravilno in ozemljitev zanesljiva; Zaprite ventil za izpustitev, odprite sesalni cevovodni ventil in zagotovite, da je votlina črpalke napolnjena s tekočino.

2. Varnostno spremljanje med delovanjem

Strogo prepovedano je razstaviti vse komponente, medtem ko črpalka teče, da se izogne ​​poškodbam iz izmeta visoke tlačne tekočine; Tesno spremljajte motorični tok in temperaturo ležaja - če presežejo nazivne vrednosti ali pride do nenormalnih hrupa/vibracij, črpalko takoj ustavite za pregled; prepovedujte dolgoročno delovanje v pogojih pod 30% nazivne hitrosti pretoka, da se prepreči pregrevanje tekočine znotraj črpalke.

3. Varnostno ravnanje po zaustavitvi

Najprej zaprite cevovodni ventil, nato pa odrežite moč motorja; Če prenašate visokotemperaturne ali korozivne medije, cevi zavrzite, da preprečite, da bi ostanki medijev kristalizirali ali korodirali telo črpalke; Po zaustavitvi pozimi odcedite tekočino v votlino črpalke in cevovodi, da se izognete zamrzovanju in razpokanju komponent.

Ix. Primerjava med centrifugalnimi črpalkami in drugimi vrstami črpalk

1. Primerjava z navpičnimi centrifugalnimi črpalkami

Centrifugalne črpalke za končne sukcije zasedajo večje območje, vendar jih je lažje namestiti in vzdrževati; Vertikalne centrifugalne črpalke zasedajo manj prostora, primernega za prostor, omejene s prostorom, vendar je treba med vzdrževanjem razstavljati cevovode, kar ima za posledico večje stroške vzdrževanja. Oba sta primerna za razmere z nizko in srednjo glavo, centrifugalne črpalke končne divoje pa imajo boljšo učinkovitost v majhnih do srednjih scenarijih.

2. Primerjava s pozitivnimi črpalkami

Pozitivne črpalke za premik (npr. Zobnine črpalke, membranske črpalke) so primerne za visoko viskoznost, visokotlačni pogoji, vendar imajo ozko območje nastavitve pretoka; Centrifugalne črpalke končne sukcije so primerne za nizko viskoznost, razmere z nizkim in srednjim tlakom, s prilagodljivo prilagoditvijo pretoka in visoko učinkovitostjo. Centrifugalne črpalke končne sukcije imajo večjo stroškovno učinkovitost pri prenosu medijev z nizko viskoznostjo, kot so čista voda in topila.

X. Razvojni trendi končnih sukcijskih centrifugalnih črpalk

1. materialna in oblikovalska inovacija

Sprejeti keramično prevlečene rotove in kompozitne ohišje materialne črpalke, da izboljšajo odpornost na obrabo in korozijsko odpornost; Optimizirajte hidravlične modele in oblikujte učinkovitejše pretočne kanale s simulacijo CFD, da še dodatno zmanjšate porabo energije.

2. Uporaba inteligentnih sistemov za spremljanje

Integrirati vibracijske senzorje, temperaturne senzorje in pametne merilnike električne energije, da dosežete oddaljeno spremljanje prek platform IoT; Združite AI algoritme za napovedovanje napak, ki zagotavljajo zgodnja opozorila za odpoved ležaja in obrabo tesnil, s čimer se zmanjša nenačrtovani izpad.

3. Promocija tehnologij za varčevanje z energijo

Ujemajte se s spremenljivimi frekvenčnimi pogoni (VFD) za doseganje nastavitve pretoka, s čimer prihranite 20% -30% več energije kot tradicionalna prilagoditev uganjanja; Spodbujajo trajne sinhrone motorje z magnetom, ki so 5% -8% učinkovitejši od asinhronih motorjev, kar pomaga industrijskemu sektorju pri doseganju ciljev "dvojnega ogljika".

Xi. Pogosto zastavljena vprašanja (pogosta vprašanja)

V: Kaj lahko povzroči, da končna centrifugalna črpalka po zagonu nima izhoda pretoka?

A: Glavni vzroki vključujejo vnos zraka v votlino črpalke zaradi uhajanja zraka v sesalnem cevovodu, blokiranih sesalnih filtrov, vrtenje obrnjenega rotorja (ki potrebuje preklop faznega zaporedja ožičenja motorja) in vdolbino črpalke, ki ni napolnjena s tekočino (ki potrebuje ponovno napravo črpalke).

V: Kako podaljšati življenjsko dobo centrifugalne črpalke končne sukcije pri prenosu medijev, ki vsebujejo majhno količino delcev?

A: Lahko uporabite pol odprti rotor, da se izognete zagozditvi delcev; Namestite grobi filter v sesalni cevovod (velikost filtrirne mreže, izbrana glede na velikost delcev); uporaba rotorjev iz materialov, odpornih na obrabo, kot je visoko kromij litoželestnega železa; Nadzirajte hitrost pretoka v najboljšem območju učinkovitosti med delovanjem, da zmanjšate obrabo rotorja.

V: Kaj je treba storiti, če pride do hude vibracije med delovanjem centrifugalne črpalke končne sukcije?

A: Najprej ustavite črpalko za pregled. Običajni vzroki vključujejo prekomerno odstopanje poravnave sklopke, neuravnoteženo obrabo rotorja, poškodovane ležaje in ohlapne sidrne vijake. Morate ponovno kalibrirati poravnavo sklopke, zamenjati obrabljene rotorje ali ležaje in zategniti sidrne vijake. Ponovno zaženite črpalko šele po odpravi vibracije.

V: Zakaj izbrati Teffiko?

A: Kot italijanski proizvajalec,Teffikoje vodilno podjetje v globalni industrijski industrijski črpalki z 20 leti izkušenj na področju raziskav in razvoja in proizvodnje. Osredotoča se na centrifugalne črpalke, vijačne črpalke itd. In vodi na poljih, kot sta proizvodnja električne energije in petrokemikalije, ki zagotavljajo prilagojene rešitve. Vsi izdelki so podvrženi 100 -odstotnim testiranjem in so pridobili potrdila, kot je ISO 9000. Njegova globalna prodajna omrežja ponuja izbirno podporo in lokalni zalog, zaradi česar je odlična izbira za nabavo črpalk.

Xii. Vsota

Za zaključek imajo centrifugalne črpalke za končne sukcije odlične zmogljivosti in vsestranskost v različnih panogah. Njihove prednosti - na primer preprost dizajn, enostavno vzdrževanje in visoka učinkovitost - imajo priljubljeno izbiro za aplikacije za prenos tekočine. Kot italijanski proizvajalec centrifugalne črpalke z več kot 20 leti izkušenj,Teffikose zavezuje k zagotavljanju kakovostnih črpalk, ki ustrezajo vašim posebnim potrebam, kar vam omogoča, da doživite njegovo edinstveno zanesljivost in izjemno kakovost.
