Izračun pretoka centrifugalne črpalke

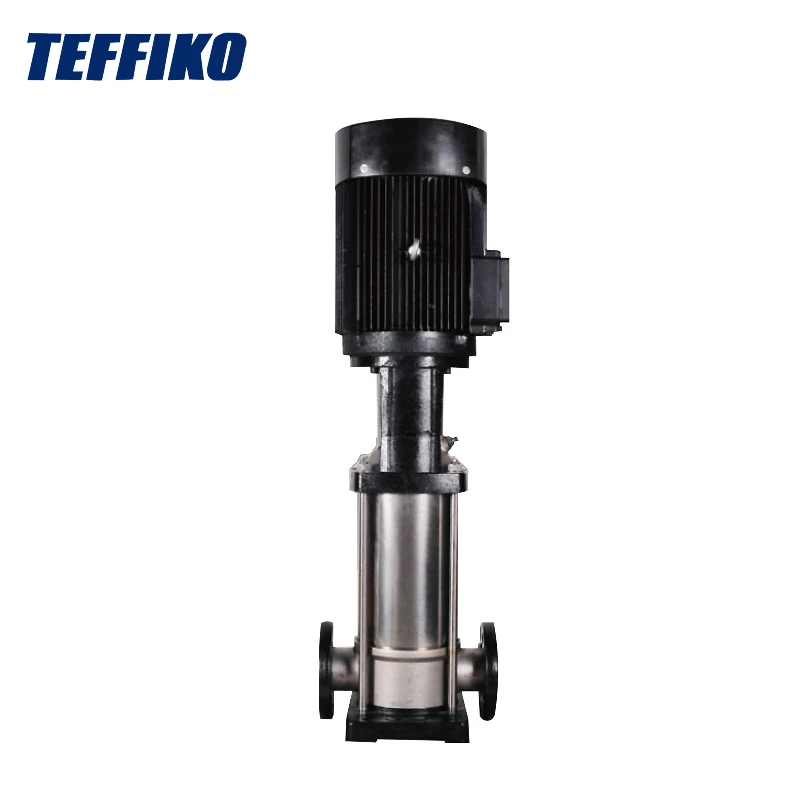

Pretok (q) aCentrifugalna črpalkaje ključni parameter za merjenje njegove prenosne zmogljivosti, ki neposredno vpliva na oblikovanje sistema in učinkovitost delovanja. Ta članek bo globoko analiziral formule za izračun pretoka, vplivne faktorje in inženirske metode izračuna, da bi inženirjem pomagali pri natančnih izbirah in optimizaciji operacij.

1. Opredelitev in enote pretoka centrifugalne črpalke

Pretok (Q)

Prostornina tekočine, ki jo črpalka dostavi na enoto. Skupne enote so naslednje:

• Mednarodne enote: M3/h (kubični metri na uro), L/S (litri na sekundo)
• Cesarske enote: GPM (galoni na minuto), FT3/S (kubična stopala na sekundo)

Pretvorbeni odnosi

• 1M3/H≈4.403GPM
• 1L/s = 15.85GPM

2. Jedro formule za pretok centrifugalne črpalke

2.1 Teoretična formula pretoka (brez upoštevanja izgub)

Teoretični pretok centrifugalne črpalke se lahko izračuna s pomočjo geometrijskih parametrov rotorja:

Q = a⋅v = π⋅d⋅b⋅v

• O: tok - skozi območje na vtičnici (M2)
• D: Premer odtoka rotorja (m)
• B: Širina vtičnice rotorja (m)
• V: radialna hitrost tekočine na vtičnici rotorja (m/s)

Scenarij uporabe: Uporablja se za oceno pretoka v predhodni fazi oblikovanja, vendar ne upošteva vpliva hidravličnih izgub in učinkovitosti.

2.2 Dejanska formula pretoka (glede na učinkovitost)

Na dejanski pretok vpliva učinkovitost črpalke (η) in odpornost sistema, zato jo je treba izračunati v kombinaciji z glavo (H) in močjo (P). Ko je enota pretoka M3/S:

Q = ρ⋅G⋅HPVVV

Ko je enota pretoka M3/H:

Q = ρ⋅G⋅HP⋅η × 3600

p: moč gredi (KW)

• η: Učinkovitost črpalke (običajno 50% - 85%)
• ρ: gostota tekočine (kg/m3)
• G: Gravitacijski pospešek (9,81m/s2)
• H: glava (m)

Ključne točke:

• Hitrost pretoka je neposredno sorazmerna z močjo in obratno sorazmerna z glavo.
• Tekočine z visoko viskoznostjo bodo zmanjšale učinkovitost (η), izračun pa je treba popraviti.

3. Ključni dejavniki, ki vplivajo na pretok

3.1 Parametri rotorja

• Premer rotorja (D): Hitrost pretoka je neposredno sorazmerna s kvadratom premera rotorja (Q∝D2).
• Rotacijska hitrost rotala (n): hitrost pretoka je neposredno sorazmerna z rotacijsko hitrostjo (q∝n) po zakonu o podobnosti: Q1q2 = (n1n2) (d1d2) 3.

3.2 Odpornost sistema

Trenje cevi, odprtine ventilov in število komolcev bodo povečale odpornost sistema, kar bo povzročilo, da bo dejanski pretok nižji od teoretične vrednosti. Dejansko hitrost pretoka je treba določiti s presečiščem sistemske značilne krivulje in značilno krivuljo črpalke. Sistemska značilna krivulja odraža razmerje med hitrostjo pretoka in uporom v sistemu cevovoda in običajno izhaja iz formule izračuna odpornosti cevovoda. Karakteristična krivulja črpalke je krivulja razmerja med parametri, kot so pretok, glava, moč in učinkovitost centrifugalne črpalke v različnih delovnih pogojih, ki jih proizvajalec določa s poskusi. Ko je črpalka nameščena v določenem cevovodu, je pretok, ki ustreza presečišču obeh krivulj, dejanski obratovalni pretok črpalke v tem sistemu.

3.3 Srednje značilnosti

• Viskoznost: Tekočine z visoko viskoznostjo (na primer olja) bodo povečale notranje trenje in zmanjšale pretok.
• Vsebnost plina: Ko vsebnost plina v tekočini presega 5%, lahko povzroči kavitacija in hitrost pretoka močno pade.

4. Pogosti vzroki in rešitve za nenormalne stopnje pretoka

5. Povzetek

Pretok aCentrifugalna črpalkalahko ocenimo s teoretičnimi formulami, vendar je treba dejansko vrednost kombinirati z učinkovitostjo in značilnostmi sistema. Velikost rotola, hitrost rotacije in srednje značilnosti so jedrne spremenljivke, ki vplivajo na pretok. V inženiringu je pretok prednostno določeno s krivuljami zmogljivosti in izmerjenimi podatki, ne pa se zanašati samo na izračune. Obvladovanje logike izračuna pretoka lahko optimizira izbiro črpalke, zmanjša porabo energije in podaljša življenjsko dobo opreme. Za zapletene sisteme je priporočljivo uporabiti simulacije CFD ali profesionalno programsko opremo (na primer cev - flo) za pomožno analizo.
